подключение электрических проводов

внутренний блок



  Сдвиньте  декоративную  панель  вниз  и  снимите  ее,  откройте

переднюю панель.



  Снимите защитную крышку контактов и панель вывода.



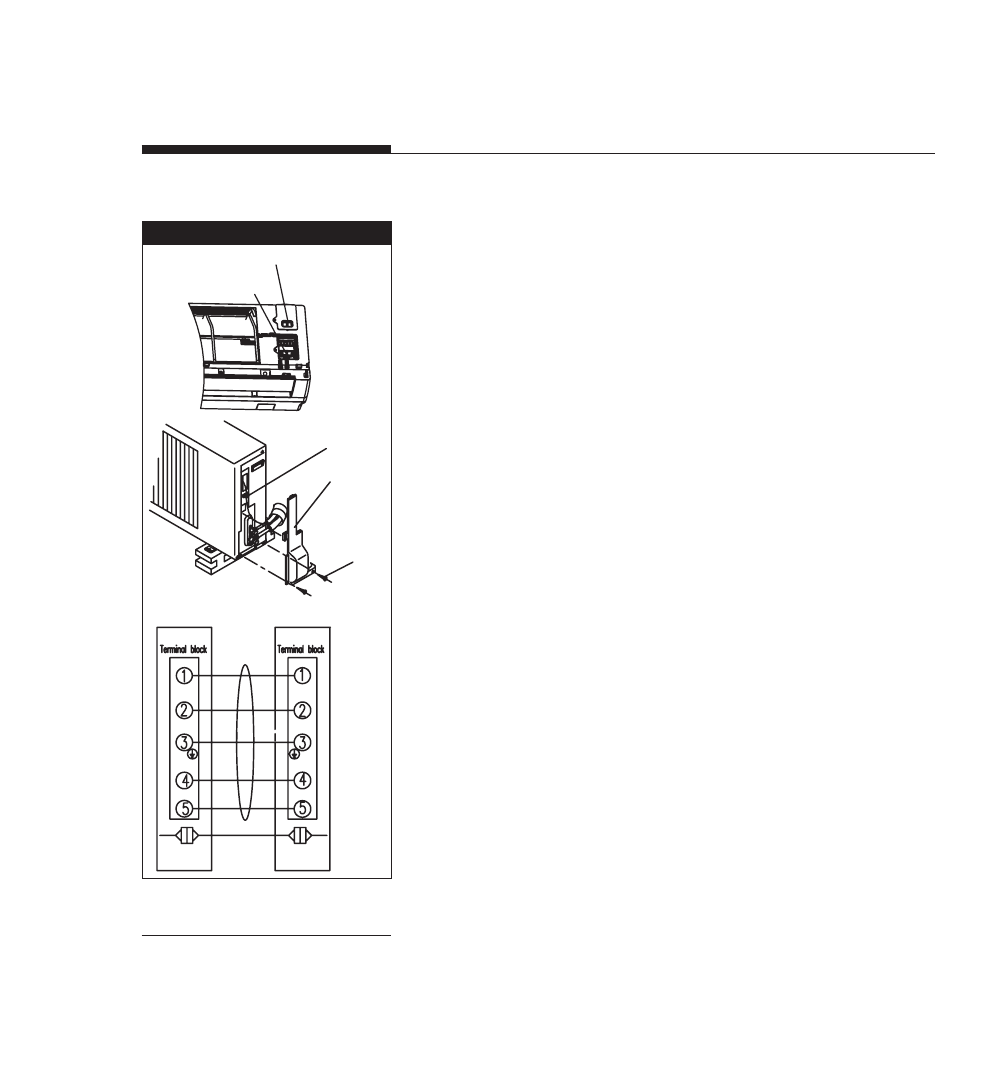

  Подсоедините провода к соответствующим разъемам и зафик-

сируйте (рис. 13)



  Подсоедините контрольный провод



  Прижмите провода панелью выводов.



  Плотно закройте защитную крышку.



  Закройте  переднюю  панель  и  верните  декоративную  панель

в исходное положение.

внешний блок



  Открутите винты и снимите крышку.



  Снимите прижимную пластину крепежа проводов



  Подключите провода к разъемам и зафиксируйте их (рис. 13).



  Подсоедините контрольный провод



  Прижмите провода пластиной.



  Снова закрепите крышку устройства.

В шнуре питания используется свинцовый кабель типа RW.
Если  вы  хотите  удлинить  электрический  провод,  обратитесь  к
таблице.
Убедитесь,  что  соединения  проводов  выполнены  согласно  диа-
грамме на устройстве.

Крышка электрическойпанели

Прижимная пластина

контрольного провода

Установка

Винты

Крышка панели

Прижимная пластина
контрольного провода

коричневый

голубой

желтый/зеленый
(земля)

серый

шнур питания

Разъем

подключения

Разъем

подключения

черный

Внутренний

блок

Внешний

блок

Рис. 10

Рис. 12

Рис. 13
