таблица 1

Модель

Размер трубы

Максимальная
длина трубы
(м)

Максималь-
ная разница
в высотах (м)

Широкая Узкая

KFR-22GW/NQ(S) Ш 9,52

Ш 6,35

9

< 5

KFR-26GW/NQ(S) Ш 9,52

Ш 6,35

12

< 7

KFR-36GW/NQ(S) Ш 12,70

Ш 6,35

14

< 8

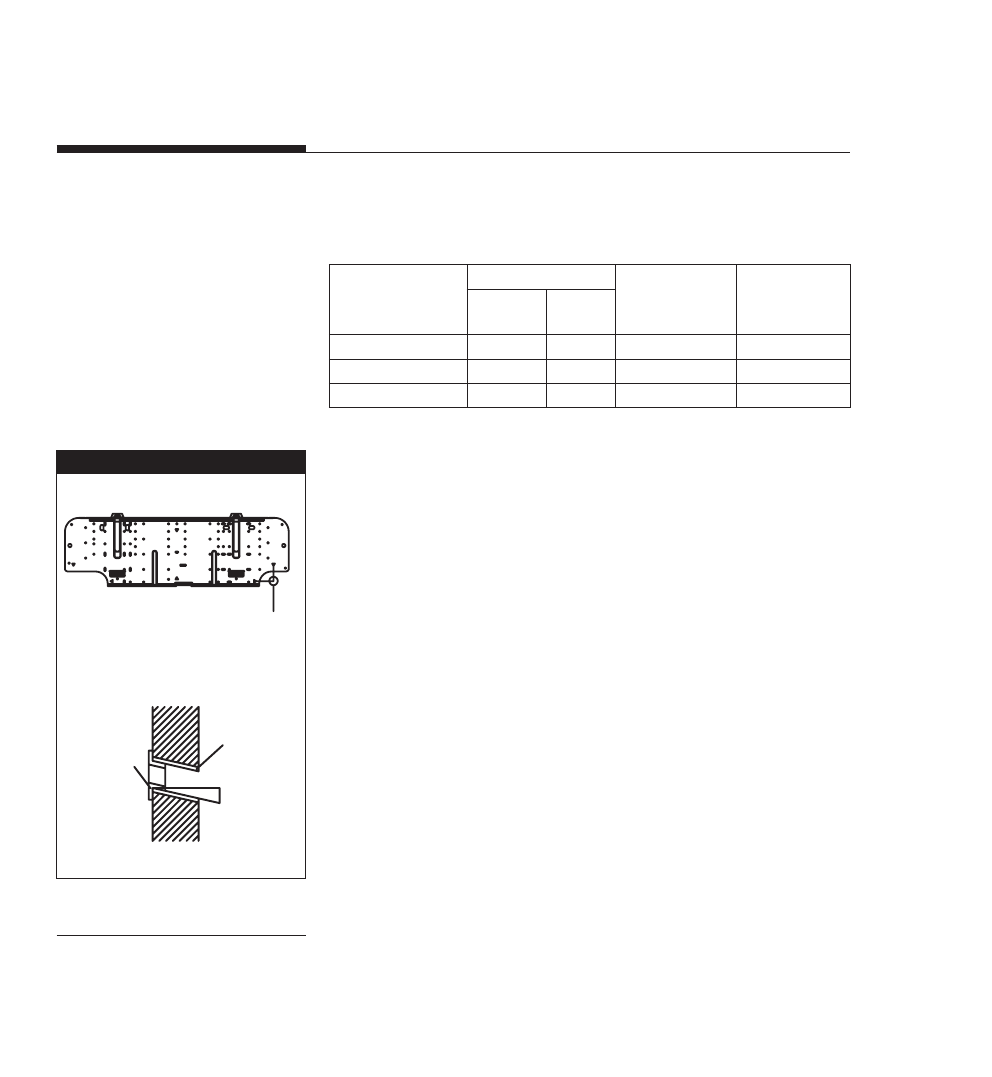

установка задней панели



  Снимите заднюю панель внутреннего блока.



  Просверлите отверстия в выбранных точках стены и вставьте

в  них  дюбели.  Закрепите  заднюю  панель  винтами  М5  х  30.
Всегда монтируйте заднюю панель горизонтально.



  Просверлите отверстия Ш 80 мм, как показано на рис. 4.



  Срежьте  поливинилхлоридные  трубки  под  небольшим  углом

так, чтобы их длина была чуть короче ширины стены, и вставьте
их в отверстия.



  Закрепите заглушки.

установка внешнего блока



  Монтажные кронштейны:



  Закрепите монтажную раму при помощи 6 винтов (М12 х 25),

шайб и гаек.



  Просверлите  4  или  более  отверстий  в  стене  в  зависимости

от размеров устройства. Установите монтажные кронштейны

∅

80 мм

Задняя панель

Установка

Рис. 4

Стена

Внутренняя

сторона

Внешняя
сторона

Поливинил�
хлоридные
трубки

Острый угол

Заглушка

Рис. 5
