(рис. 6).  Убедитесь,  что  левая  и  правая  опоры  находятся  на
одном уровне.



  Используя дюбели, закрепите монтажные кронштейны.

•  При помощи 4 шурупов М10 х 25 зафиксируйте устройство

на монтажных кронштейнах.

•  Убедитесь в прочности крепления.
•  При монтаже внешнего блока он должен подвешиваться на

веревках во избежание внешних и внутренних повреждений
при падении.

•  Регулярно проверяйте надежность крепления рамы.

установка внутреннего блока

Соединение может осуществляться  в нескольких направлениях,
как показано на рис. 7

Правое заднее (правое нижнее) подсоединение трубы



  Выньте трубку из каркаса и присоедините дренажный шланг.

Надежно затяните соединение.



  Протяните  соединительный  провод  во  внутренний  блок  (не

подсоединяйте к питанию).



  Надежно соедините трубку, дренажный шланг и провод при по-

мощи изоляционной ленты. Для нормальной работы дренажная
трубка должна располагаться в нисходящем направлении.



  Пропустите получившийся пучок через отверстие в стене.



  Подвесьте  внутренний  блок  на  два  крючка  задней  панели.

Прижмите блок к стене и насадите его на два нижних крючка.
Убедитесь, что блок надежно закреплен.

Рама

Шайба

Пружинная

шайба

Гайка

Винт

(492)

(272)

Кронштейн

Установка

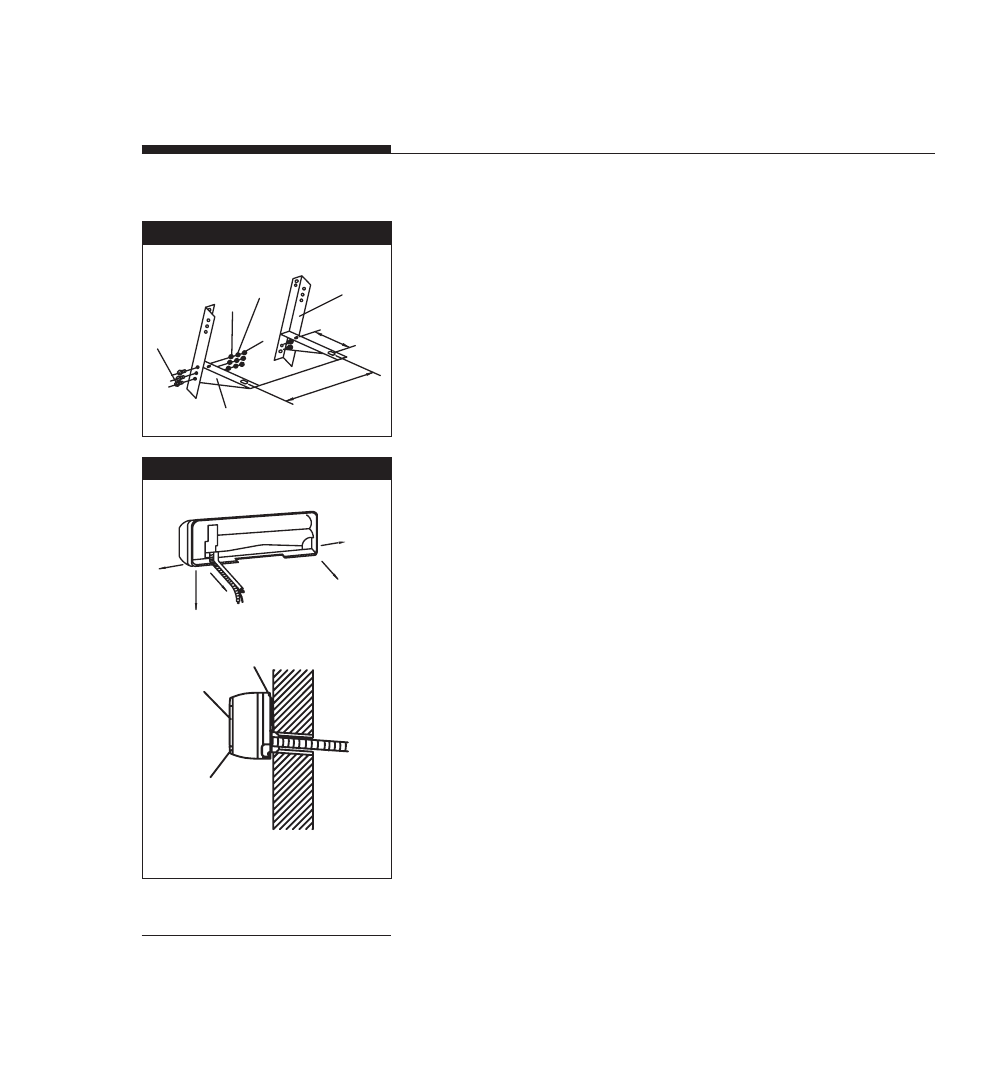

Рис. 6

Левая
сторона

Левая задняя
часть

Правая
сторона

Правая
задняя
часть

Низ

Установка

Рис. 7

Задняя панель

Передняя
панель

Декоративная
панель

Стена

Рис. 8

Установка

Рис. 6

Установка

Рис. 6
