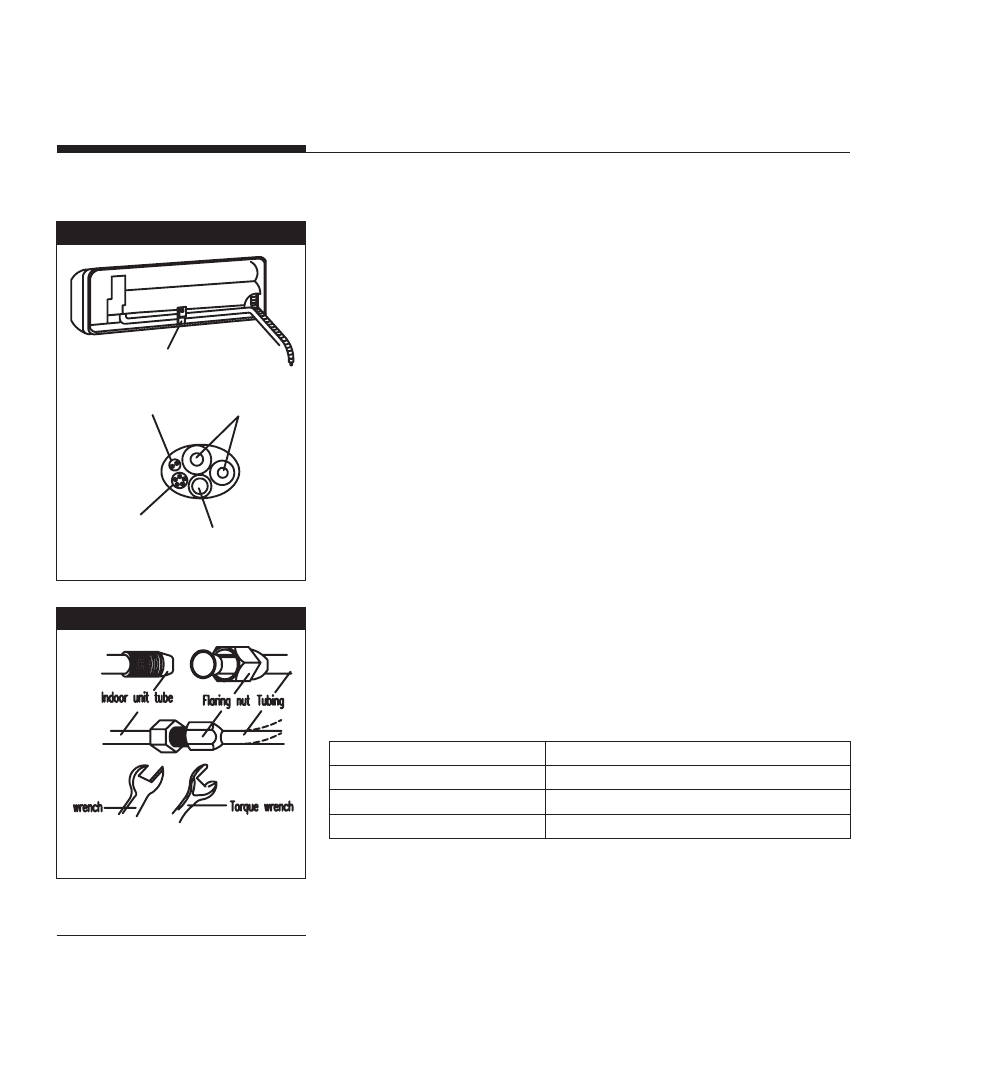

И н с т р у к ц и я   п о   э к с п л у а т а ц и и

5

Левое заднее (левое нижнее) соединение.

  Переместите дренажный шланг влево, а заглушку вправо.

  Зафиксируйте трубки в слоте внутреннего блока при помощи

зажима.

  Следующие шаги идентичны правостороннему соединению.

монтаж соединительной трубки

  Снимите заглушку внешнего блока

  Выровняйте  центр  муфты  трубки  с  соответствующим  патруб-

ком. Заверните гайку муфты рукой.

  Затяните динамометрическим ключом до щелчка.

•  Работая без динамометрического ключа, можно повредить

поверхность муфты.

•  Угол изгиба трубки не должен быть слишком острым, пос-

кольку  это  может  привести  к  повреждениям  трубки.  При
монтаже рекомендуется использовать станок для изгибания
труб.

Размер трубки (мм)

Усилие при закручивании (Н*м)

Ш 6,35

15–20

Ш 9,52

30–35

Ш 12,7

50–55

Установка

Рис. 9

Зажим

Сигнальный
контрольный провод

Трубки

Соединительный
провод

Дренажный шланг

Установка

Рис. 10

Заглушка
