Установка наружного блока

2

Электропроводка:

1. Разберите переднюю панель наружного блока, сняв 4 винта

2. Снимите зажим для проводов. Подключите к выводам соединительный кабель питания,

кабель управления (только для кондиционеров с нагревом), кабель питания. Проводка

должна соответствовать внутреннему блоку.

3. Закрепите зажимами соединительный кабель питания, кабель управления (для кондицио-

неров с нагревом), кабель питания и вставьте их в соответствующие разъемы

4. Проверьте прочность крепления.

5. Установите переднюю панель

ПРИМЕЧАНИЕ:

•  Неправильная проводка может вызвать неисправность деталей.

•  После установки кабеля, убедитесь, что есть свободное пространство между местом

соединения и местом крепления проводов.

•  Чтобы кабели не мешали трубе, используйте зажим для кабелей

Продувка воздуха и тест на утечки

1. Подключите шланг для заливки к резервуару к сливному конце клапана низкого давления

(клапаны высокого и низкого давления должны быть закрыты)

2. Подключите шланг для заливки к вакуумному насосу.

3. Полностью откройте ручку клапана низкого давления.

4. Включите вакуумный насос для всасывания. Сначала слегка ослабьте соединение

клапана низкого давления, если внутрь поступает воздух (если шум вакуумного насоса

изменился, показание мультиметра равно 0). Затем затяните гайку.

5. Продолжайте всасывать воздух более 15 минут и убедитесь, что мультиметр показывает

-1.0x10

5

 Па (-76 см. рт.ст.)

6. Отсоедините шланг заливки от отверстия клапана низкого давления.

7. Затяните крышку клапана низкого давления. (См. Рис. 10)

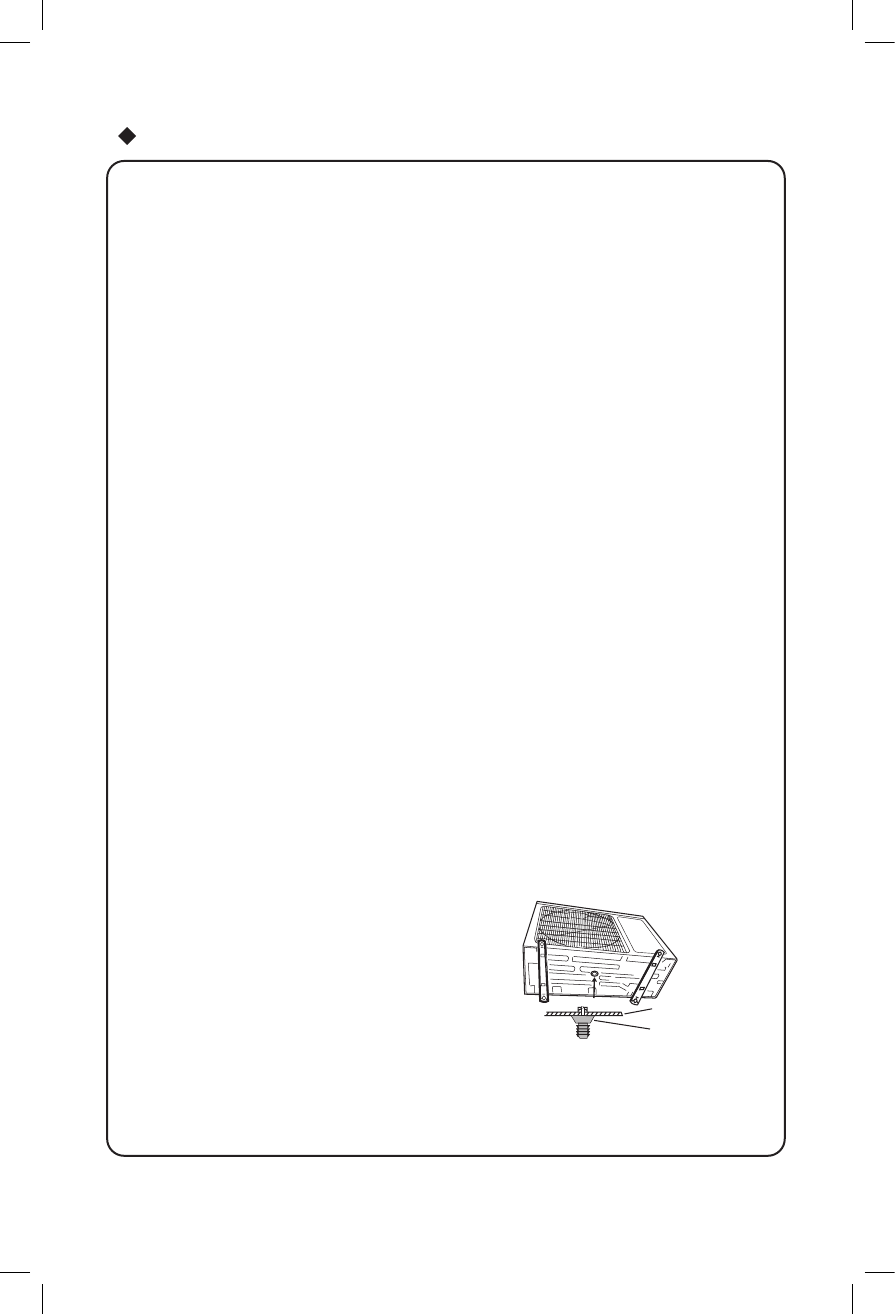

Слив конденсата на наружном блоке

(для модели с нагревом)

Конденсат и вода от размораживания, образующиеся в наружном блоке при работе в

режиме нагрева, должны удаляться через дренажную трубу.

Метод установки: подключитe дренажную трубу к отверстию в раме Ø25, затем подключите

дренажный патрубок, чтобы конденсат и вода от размораживания могли быть правильно

удалены.

Рама

Подключение

дренажной

трубы
