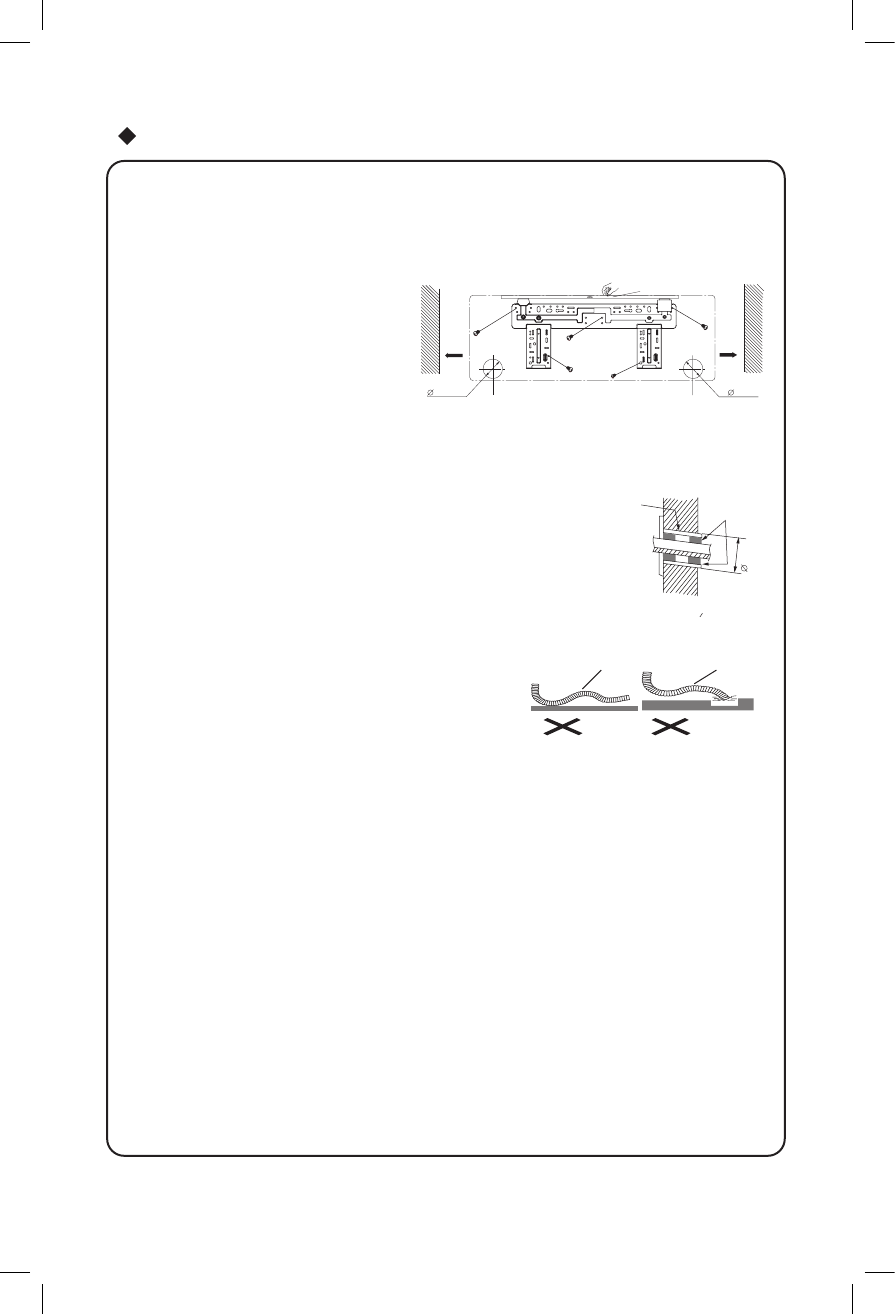

Установка внутреннего блока

2

Установка задней панели

1.

 Всегда крепите заднюю панель горизонтально. Благодаря поддону во внутреннем блоке,

имеется возможность слива воды в двух направлениях. При установке сливное отверстие

необходимо разместить чуть ниже, если взять сливное отверстие за центр, то внутренний

угол между испарителем и уровнем должна быть 0 градусов или выше. Это необходимо,

чтобы конденсат хорошо сливался.

2.

 Закрепите заднюю панель винтами.

(В местах, где есть пластиковые

метки)

3.

 Убедитесь, что задняя панель хорошо

закреплена и выдержит взрослого

человека весом 60 кг, кроме того, вес

дожжен равномерно распределяться

между винтами.

Изготовление отверстия под трубы

1.

 Просверлите отверстие для трубы (Ø 55) в стене с легким

наклоном к наружной стороне.

2.

 Вставьте рукав в отверстие, чтобы не повредить трубу при

ее установке.

Установите сливную трубу

1.

 Чтобы был хороший слив, сливной шланг дожжен рас-

полагаться под уклоном.

2.

 Нельзя скручивать или сгибать сливной шланг или

опускать его концы в воду

.

3.

 Если сливной шланг внутреннего блока имеет большую

длину, его надо покрыть изоляционными материалами.

Подключение электропроводов внутреннего

и наружного блоков

1.

 Откройте внешнюю панель.

2.

 Снимите крышку проводки.

3.

 Проведите от задней части внутреннего блока кабель питания и кабель управления (толь-

ко для кондиционера с охлаждением и нагревом) и протяните его для подключения через

отверстие для проводов.

4.

 Вставьте обратно крышку проводки.

5. Закройте внешнюю панель.

55mm

Рис.5

Стена

Стена

Микрометр

Лево

Право

(Заднее отверстие для трубы)

(Заднее отверстие для трубы)

до

стены

не

менее

15 cм

до

стены

не

менее

15 cм

55mm

Внутренняя

сторона

Наружная

сторона

Пристенная

труба

Прокладка

55mm

Скрученный

Согнутый

Опущенный

в воду
