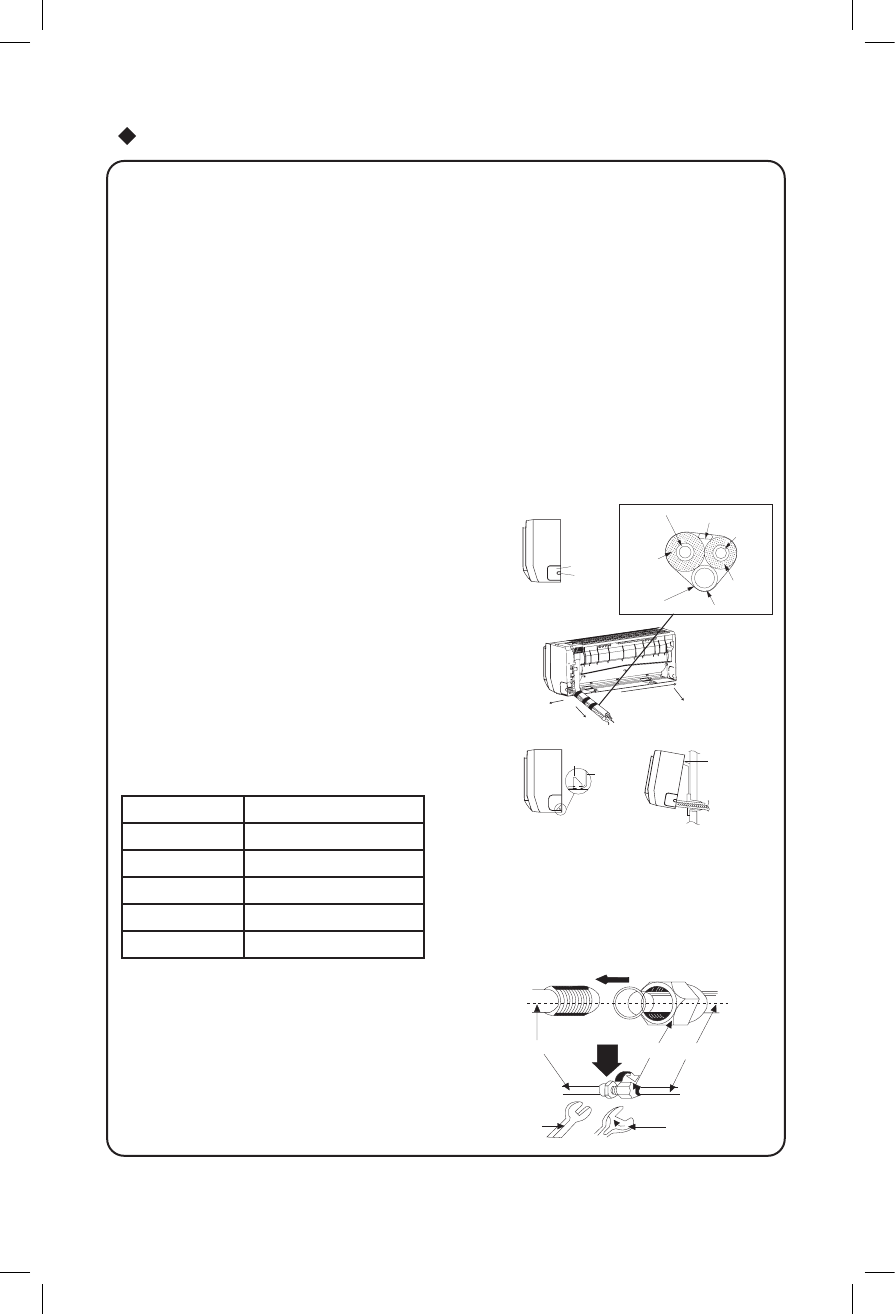

Установка внутреннего блока

2

ПРИМЕЧАНИЕ:

При подключении электропровода, если длина провода недостаточна, свяжитесь

с авторизованным сервисным центром, чтобы купить специальный электрокабель

достаточной длины, так как соединения проводов не допускаются.

•  Электропровода должны быть правильно подключены. Неправильное подключение

приводит к неисправностям.

•  Затяните винты выводов, чтобы не было ослабления.

•  После того, как затяните винты, слегка потяните кабель и проверьте, прочно ли тон

закреплен.

•  Если заземление подключено неправильно, это может вызвать удар током.

•  Крышка должна быть закреплена и хорошо держать электропровод, если она плохо

закреплена, то на клеммы могут попасть пыль и влага и вызвать пожар или удар током.

Установка внутреннего блока

•  Труба должна проходить справа, с правой задней стороны, слева, с левой задней

стороны.

1. При проводке труб и проводов с левой или правой стороны внутреннего блока, при не-

обходимости, обрежьте концы рамы (см. Рис.7) Обрежьте конец 1, если проводите только

кабели;  Обрежьте концы 1 и 2, если проводите и

трубы, и кабели.

2. Вытяните трубу из корпуса, обмотайте кабель вокруг

трубы и протяните из через отверстие для труб (см.

Рис.8)

3. Подвесьте крепежные отверстия внутреннего блока

на крюки на задней панели и проверьте их прочность

(См. Рис.9)

4. Высота установленного блока от пола должна быть

не менее  2,5 м.

Установка соединительной трубы

1. Выровняйте центр раструба с соответствующим

клапаном.

2. Завинтите гайку рукой и затем затяните ее гаечным и

татированным ключом с крутящим моментом:

Диаметр гайки Крутящий момент (Нм)

6

15~20

9.52

31~35

12

50~55

16

60~65

19

70~75

 ПРИМЕЧАНИЕ: Сначала подключите

соединительную трубу к внутреннему блоку,

затем – к наружному блоку, обратите внимание на

изгиб трубы, не повредите трубу при установке, не

затягивайте сильно, иначе будут утечки.

Гаечный

ключ

Татированный

ключ

Трубы с гайками с конусной резьбой

Трубы внутреннего блока

右后

Право

Правая задняя

сторона

Рис. 8

Левая задняя сторона

Лево

Рис. 7

Конец  1

Конец  2

Затем

обмотайте

клейкой лентой

Изоляция

воздушной трубы

Сливная труба

Изоляция

трубы для

жидкости

Воздушная труба

Электропровод

внешнего соединения

Труба для

жидкости

Рис. 9

Крепежная

пластина

Крюк крепления

Установочная

панель
