20

  electrolux

•

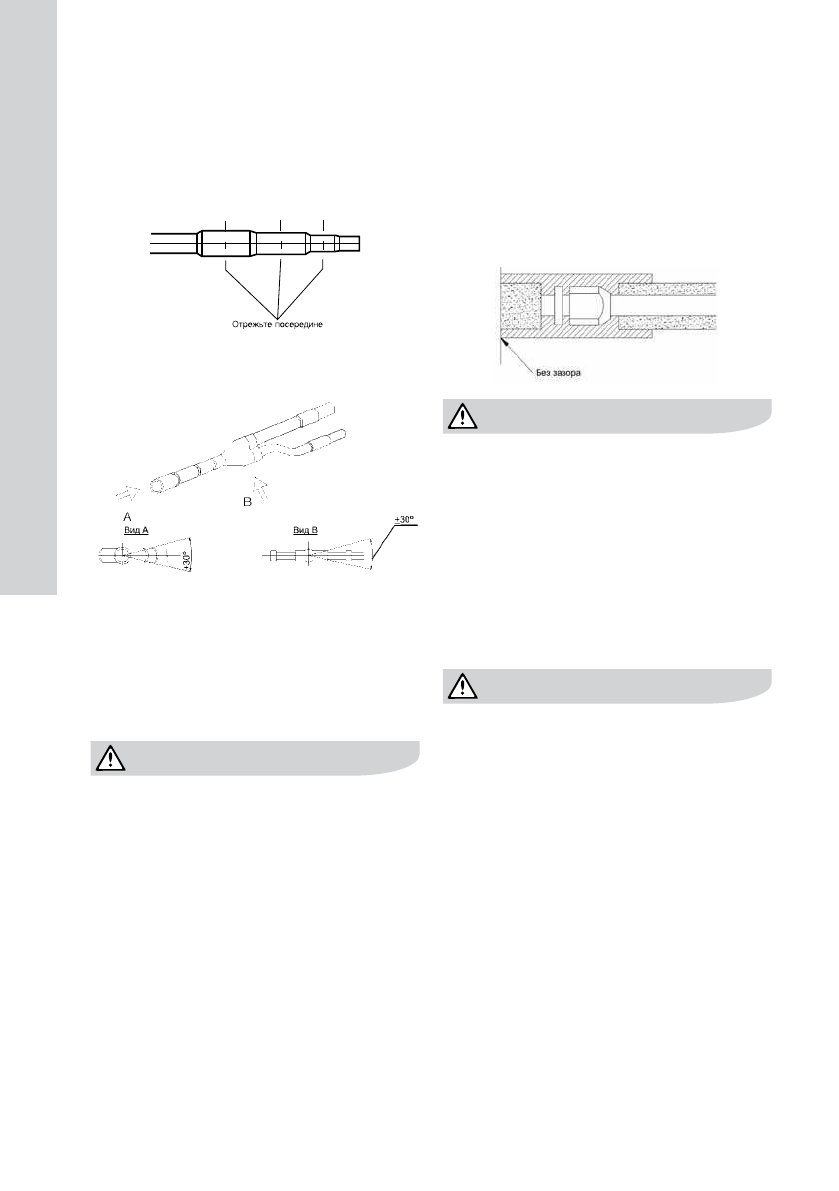

Y-тройник имеет вспомогательные переходни-

ки для труб разных диаметров. если выбранный
размер трубы отличается от размера тройника,
труборезом отрежьте переходник посередине
участков с необходимыми диаметрами и тща-
тельно снимите заусенцы.

•

Y-тройник должен устанавливаться в вертикаль-

ном или горизонтальном положении.

•

на газовой трубе должна применяться теплои-

золяция, выдерживающая температуру 120 °С
и выше. не используйте для этого вспененный
пластик. для предотвращения протечек кон-
денсата на жидкостной линии допускается ис-
пользовать вспененный пластик. Соединяйте
стыки теплоизоляции.

ВНИМАНИЕ!

•

В мультизональных системах кондициониро-

вания каждая труба должна быть помечена
идентифицирующей табличкой во избежание
неправильного подключения.

•

на входе тройника оставляйте как минимум

500 мм прямого участка. для тройника FQ04
оставляйте как минимум 800 мм.

•

для обеспечения нормального возврата масла

устраивайте масловозвратные петли на газовой
линии через каждые 6 м перепада высот между
внутренним и наружным блоком.

Монтаж защитного
слоя соединения

1.

для предотвращения конденсации влаги на со-

единительных трубах и протечек газовая и

жидкостная трубы должны быть закрыты те-
плоизоляцией и липкой лентой.

2.

теплоизоляция жидкостной линии должна выдер-

живать 70 °С и выше, а газовой 120 °С и выше.
например, вспененный каучук выдерживает
120 °С, а пенополиэтилен 100 °С.

3.

порты наружных и внутренних блоков должны

быть закрыты теплоизоляцией без зазоров у
стенок внутренних и наружных блоков.

ВНИМАНИЕ!

когда труба правильно защищена, не сгибайте ее
даже на небольшой угол, иначе она может трес-
нуть или сломаться.

4.

обмотайте трубу лентой.

•

используйте липкую ленту для объединения

труб и кабеля в один жгут. для предотвращения
перелива дренажа дренажная труба должна ид-
ти отдельно от соединительных труб и кабеля.

•

наматывайте ленту с нахлестом на пол-витка.

•

закрепите обмотанную трубу на стене крепежом.

ВНИМАНИЕ!

•

не наматывайте защитную ленту слишком ту-

го во избежание снижения теплоизолирующей
способности. проверьте, что дренажный шланг
идет отдельно.

•

для изолирования труб и тройников применяйте

одинаковые материалы. Вспененный материал,
поставляемый с тройником, нельзя использо-
вать для его теплоизолирования.

•

после правильного теплоизолирования и обма-

тывания труб уплотните отверстия в стенах.

5.

крепеж и защита труб.

•

опирайте висящие трубы максимум каждый 1 м.

•

Во избежание повреждений защищайте наруж-

ные трубы кожухами.
