наружные блоки мультизональных систем
17

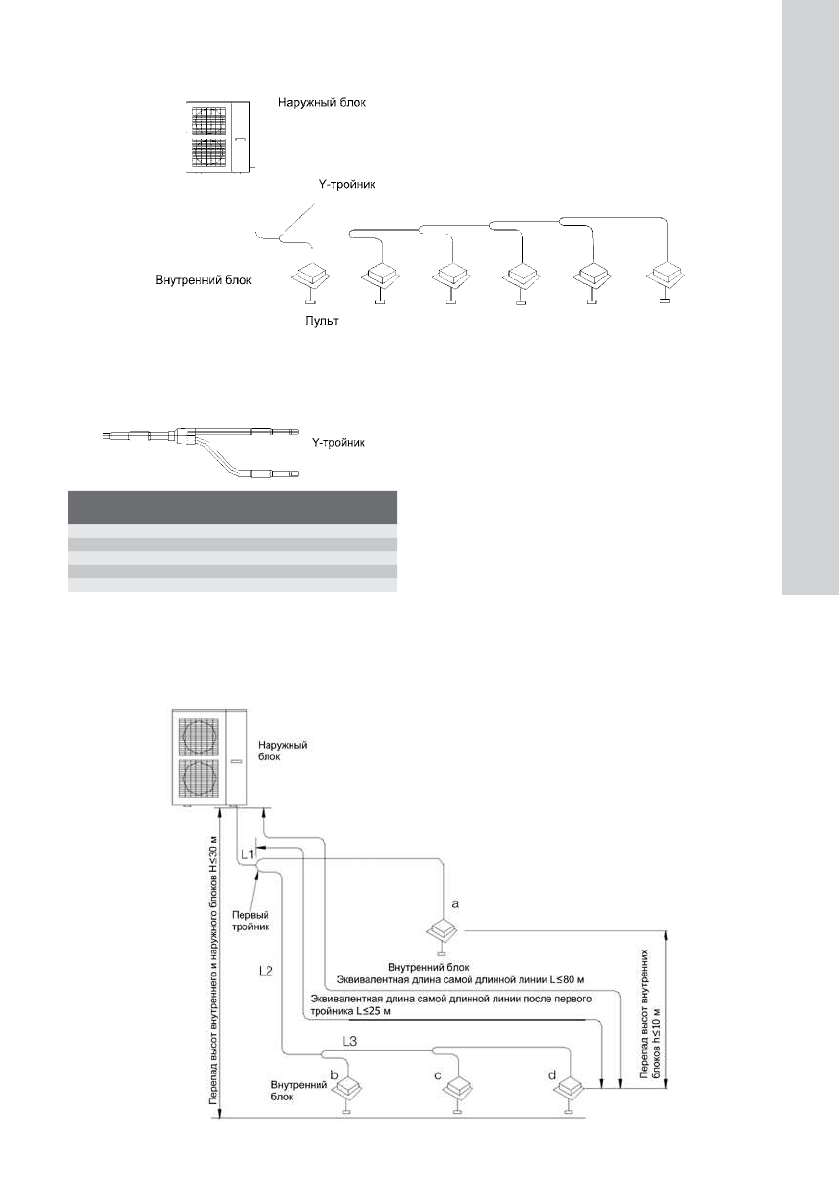

Y-тройники
Выбор Y-тройников:
Суммарная производительность
(сумма индексов)
×
внутренних блоков
после тройника
Модель тройника
X ≤ 200
FQ01а
200 < X ≤ 300
FQ01B
300 < X ≤ 700
FQ02
700 < X ≤ 1350
FQ03
1350 < X
FQ04
если суммарная производительность внутренних
блоков после тройника больше производительно-
сти наружного блока, производительность трой-
ника выбирается исходя из производительности
наружного блока.
для тройника FQ04 отношение производительно-
сти в ответвлениях не должно превышать 3:1.
например, если должна разветвляться труба вну-
тренних блоков после тройника с суммой кодов
производительности 1000, сумма кодов произво-
дительности внутренних кодов в каждой ветке не
может быть меньше 250.
допустимая длина и перепад высот
соединительной линии
ESVMO 100, ESVMO 140, ESVMO-160
