наружные блоки мультизональных систем

19

Размеры соединительных труб

Замечание

если действительная длина превышает 90 м, уве-
личьте диаметр труб на размер.

1.

Магистраль (главная труба) от наружного блока

до первого тройника выбирается исходя из ко-
да производительности наружных блоков.

Производительность
наружного блока C

Газовая труба, мм

Жидкостная
труба, мм

C ≤ 50

∅

12.7

∅

6.35

50 < C ≤ 70

∅

15.9

∅

9.52

70 < C ≤ 180

∅

19.05

∅

9.52

180 < C ≤ 300

∅

22.2

∅

9.52

300 < C ≤ 450

∅

28.6

∅

12.7

450 < C ≤ 670

∅

28.6

∅

15.9

670 < C ≤ 950

∅

34.9

∅

19.05

950 < C ≤ 1350

∅

41.3

∅

19.05

1350 < C ≤ 1600

∅

44.5

∅

22.2

1600 < C ≤ 2100

∅

54.1

∅

25.4

Магистраль (главная труба) от наружного блока
ESVMO-100…160 до первого тройника имеет тот
же размер, что и патрубки на агрегате.

ESVMO-100 ESVMO-140 ESVMO-160

жидкостная труба, мм

∅

9,52

∅

9,52

∅

9,52

Газовая труба, мм

∅

15,9

∅

15,9

∅

19,05

тип соединения

пайка

пайка

пайка

2.

Размеры магистралей между тройниками вы-

бираются исходя из производительности
нижележащих внутренних блоков. если произ-
водительность наружного блока больше сум-
марной производительности всех внутренних
блоков, всегда исходите из нее.

Сумма кодов производительно-
сти внутренних блоков после раз-
ветвителя X

Газовая
труба, мм

Жидкостная
труба, мм

X ≤ 50

∅

12.7

∅

6.35

50 < X ≤ 70

∅

15.9

∅

9.52

70 < X ≤ 180

∅

19.05

∅

9.52

180 < X ≤ 300

∅

22.2

∅

9.52

300 < X ≤ 450

∅

28.6

∅

12.7

450 < X ≤ 670

∅

28.6

∅

15.9

670 < X ≤ 950

∅

34.9

∅

19.05

950 < X ≤ 1350

∅

41.3

∅

19.05

1350 < X ≤ 1600

∅

44.5

∅

22.2

1600 < X ≤ 2100

∅

54.1

∅

25.4

3.

Соединительные трубы внутреннего блока от

тройников до внутренних блоков имеют те же
размеры, что и патрубки внутреннего блока.
(если расстояние от первого тройника до вну-
треннего блока превышает 30 м, газовая труба
от первого тройника до этого внутреннего бло-
ка должна быть на размер больше).

Внутренний блок

Газовая труба, мм

Жидкостная труба, мм

Модели 22, 28

∅

9.52

∅

6.35

Модели 36, 45, 50

∅

12.7

∅

6.35

Модели 56, 71,

90, 112

∅

15.9

∅

9.52

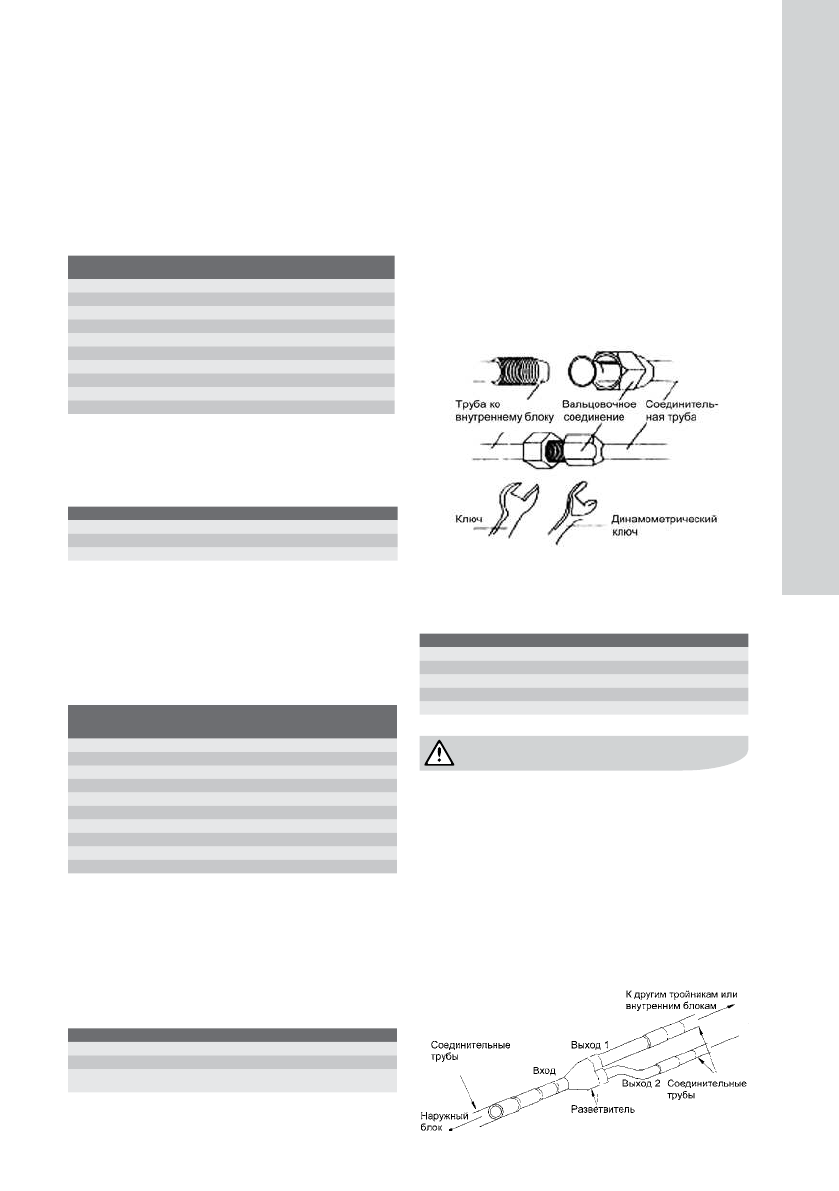

Соединение трубы с наружным и внутренним бло-
ками

—

Моменты затяжки см. ниже.

—

Совместите расширенный конец медной тру-
бы с центром резьбового соединения. за-
верните накидную гайку руками.

—

затягивайте гайку с помощью динамометри-
ческого ключа, пока не услышите щелчок.

—

не сгибайте соединительную трубу слишком
сильно, иначе она может сломаться. пожа-
луйста, при сгибании используйте трубогиб.

—

для теплоизолирования труб используйте вспе-

ненный каучук с защитной пластиковой лентой.

Моменты затяжки гаек

Диаметр трубы, мм

Толщина стенок, мм Момент затяжки, Нм

∅

6.35

≥ 0.5

15–30

∅

9.52

≥ 0.7

30–40

∅

12.7

≥ 1

45–50

∅

15.9

≥ 1

60–65

∅

19.05

≥ 1

70–75

ВНИМАНИЕ!

1) при соединении трубы с внутренним блоком ни-

когда не применяйте силу во избежание полом-
ки труб и появлению утечек.

2) Соединительная труба должна опираться на

опоры, а не на другие блоки.

Соединение тройника

•

Y-тройник
