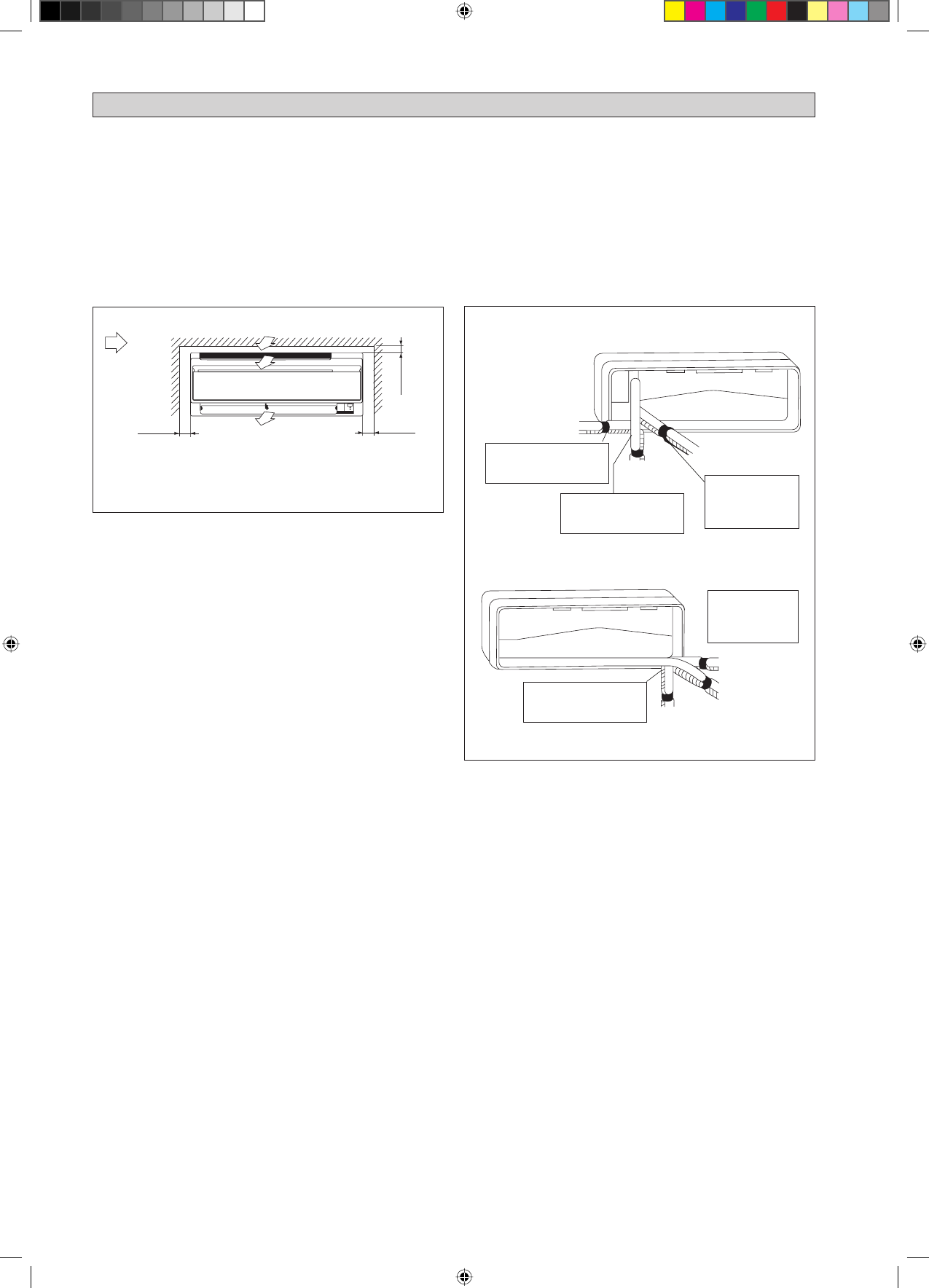

В н у т р е н н и й бл о к д ол же н б ы т ь ус та н о в л е н та к и м
образом, чтобы предотвратить замыкание холодного
выпускаемого воздуха и горячего рециркуляционного
воздуха. Пожалуйста, соблюдайте установочные габариты,
показанные на рисунке. Не размещайте внутренний
блок в месте возможного воздействия на него прямого
солнечного света. Кроме того, месторасположение
должно быть пригодным для прокладки трубопровода
и дренажной системы, а также должно находиться в
удалении от дверей и окон.
мин. 50
(Пространство
для технического
обслуживания)
Поток воздуха
(Комнатный
блок)
Прокладку трубопровода хладагента к блоку можно
в ы п ол н и т ь н е с кол ь к и м и с п о с о б а м и ( с л е в о й и л и
с п р а в о й с т о р о н ы н а з а д н е й ч а с т и б л о к а ) ,
используя вырезанные отверстия на корпусе блока.
Осторожно согните трубы для придания им необходимого
положения и выравнивания с отверстиями. Для провода
сбоку и внизу подведите трубы и расположите их в
необходимом направлении. Сливной шланг для удаления
конденсации можно прикрепить к трубам с помощью
ленты.
Правый боковой, правый задний или правый
нижний трубопровод
мин. 50
(Пространство
для технического
обслуживания)
мин. 75
(Простр
анство для
работы)
Требуемое пространство
Подвод труб
справа сзади
Все размеры указаны в мм
Подвод труб
справа снизу
Подвод труб с
правой стороны
Для подвода труб с правой стороны
снпмите концевую крышку трубы
на данной позиции
Подвод труб слева
сэади
Подвод труб c левой
стороны
Подвод труб слева сниэу
Левый боковой, левый задний или левый
нижний трубопровод
УСТАНОВКА КОМНАТНОГО БЛОКА
Для подвода труб справа снизу
снпмите концевую крышку трубы
на данной позиции
Свяжите трубy
oxлаждения и дренажный
шланг между собой
иэоляционной лентой.
Для подвода с левой
стороны снимите
концевую крышку трубы
на данной поэиции
Для подвода труб слева сниэу
снимите концевую крышку трубы
на данной поэиции
