7-11
Ру
сс
кий

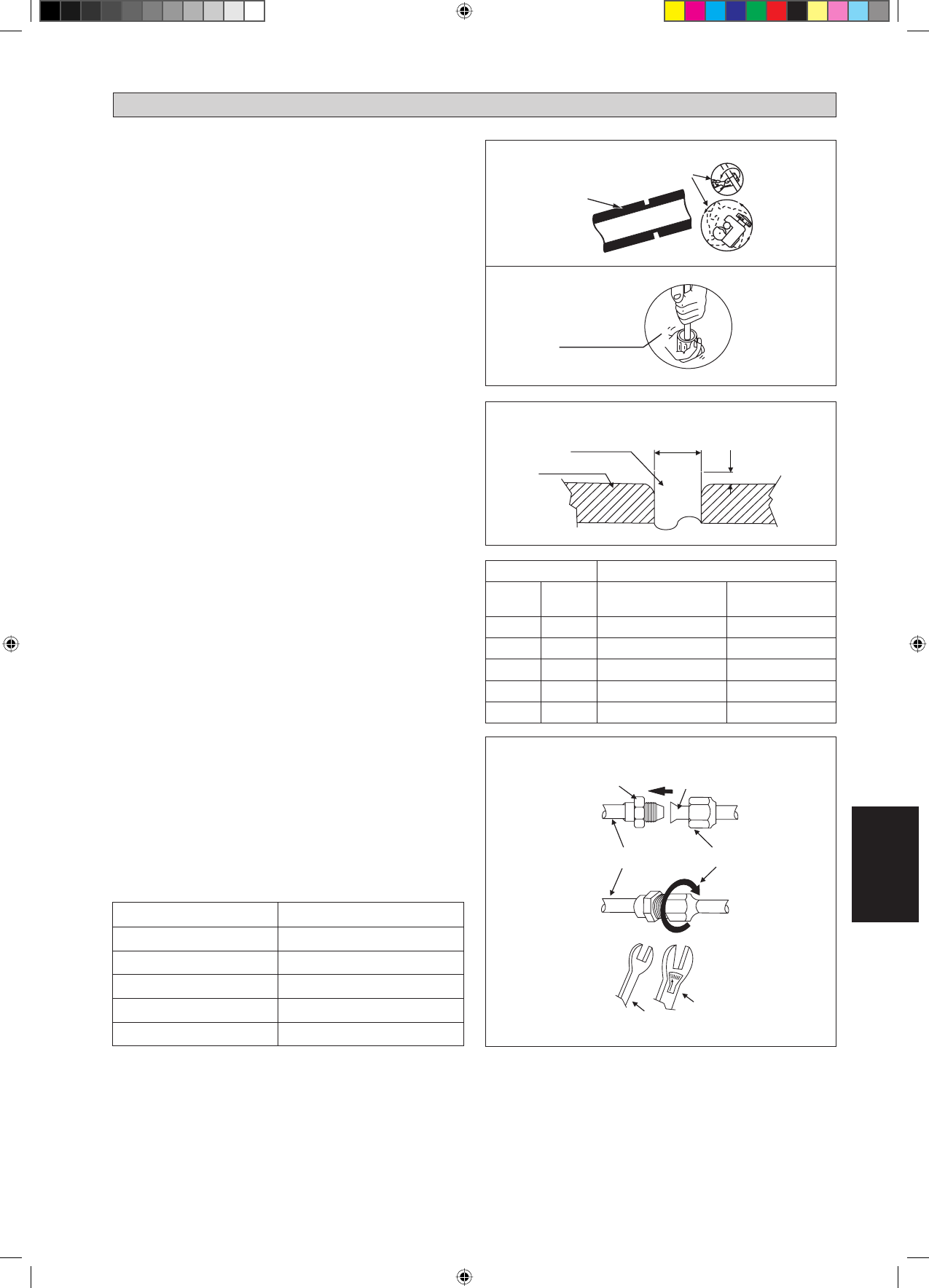

П р о в е д е н и е Т ру б о п р о в од о в И С о е д и н е н и е
Муфтой
Не используйте грязную или поврежденную трубную обвязку.
Если какой-либо трубопровод, испаритель или конденсатор
оказались под воздействием или были открыты в течение
15 секунд или более, следует произвести вакуумирование
системы. В общем, не снимайте пластиковое покрытие,
резиновые пробки и латунные гайки с клапанов, штуцеров,
труб и змеевиков до тех пор, пока он не готов для соединения
подачи газа или жидкости в клапана или штуцеры.
Если требуется пайка, то удостоверьтесь, что газ азот
проходит через змеевик и соединения, где проводится пайка.
Это позволит избежать формирование копоти на внутренней
стороне медных труб.
Режьте трубы постепенно, медленно подавая полотно ножа.
Чрезмерное усилие и глубокий разрез вызовут деформацию
трубы и появление нежелательных выгибов. Смотрите
Рисунок I.
У б е р и т е з аус е н ц ы с к ра е в с р е з а т ру б ы с ъ е м н и ко м .
Смотрите Рисунок II. Держите трубу в верхнем положении, а
приспособление для снятия заусенцев в нижнем положении
для предотвращения попадания металлической стружки в
трубу. Это позволит избежать неровности на поверхности,
которая приведет к утечке газа.
Вставьте штуцерные гайки, установленные на соединяющие
концы как внутреннего модуля, так и внешнего модуля, на
медные трубы.
Точная длина трубы, выступающей из лицевой поверхности
матрицы, определена развальцовочным инструментом.
Смотрите Рисунок III.
Надежно установите трубу в развальцовочной матрице.
Отцентрируйте отверстия в матрице и развальцовочном
пробойнике, а затем полностью затяните развальцовочный
пробойник.
Соединение трубы хладагента изолировано закрытой
полиуретановой ячейкой.
Соединение Трубопроводов К блокам
Отцентрируйте положение трубы и до конца затяните
штуцерную гайку усилием пальцев. Смотрите Рисунок IV.
Затем, затяните штуцер динамометрическим гаечным ключом
до щелчка ключа.
При затягивании муфты динамометрическим гаечным ключом,
удостоверьтесь, что затягивание происходит в указанном
стрелкой направлении.
Соединение трубы хладагента изолировано закрытой
полиуретановой ячейкой.
•
•
•
•
•
•
•
•
•
•
•
•
1/4t
Рeзкa Мeдныx трyб
Мeднaя Тpyбa
Обжимкa
Убepитe Зayceнцы
Рисунок I
D
A
Размер Трубы, мм (дюйм)
Крутящий Момент, Нм / (ft-lb)
6,35 (1/4")
18 (13,3)
9,52 (3/8")
42 (31,0)
12,70 (1/2")
55 (40,6)
15,88 (5/8")
65 (48,0)
19,05 (3/4")
78 (57,6)
Труба С Муфтой
Cоединения Муфтой
Штуцерная Гайка
Трубопровод Комнатного Блока
Динамометрический
Гаечный Ключ
Ключ
Ø
Трубы, D
A (мм)
Дюйм
мм
Империал
(Барашковая гайка)
Риджид
(Муфтовый тип)
1/4"
6,35
1,3
0,7
3/8"
9,52
1,6
1,0
1/2"
12,70
1,9
1,3
5/8"
15,88
2,2
1,7
3/4"
19,05
2,5
2,0
ПРОВЕДЕНИЕ ТРУБОПРОВОДОВ ХЛАДАГЕНТА
Рисунок II
Рисунок III
Рисунок IV
7 IM-3WMYJ(R)-0816(0)-DAIKIN-RU-11 11
7 IM-3WMYJ(R)-0816(0)-DAIKIN-RU-11 11
12/22/16 10:58:37 AM
12/22/16 10:58:37 AM
