Утечка
воды
Водоудержание
Погруженный
Конец в Воду
Дренаж
Правильно
Неправильно
Утечка
воды
Утечка
воды
Неправильно
Неправильно

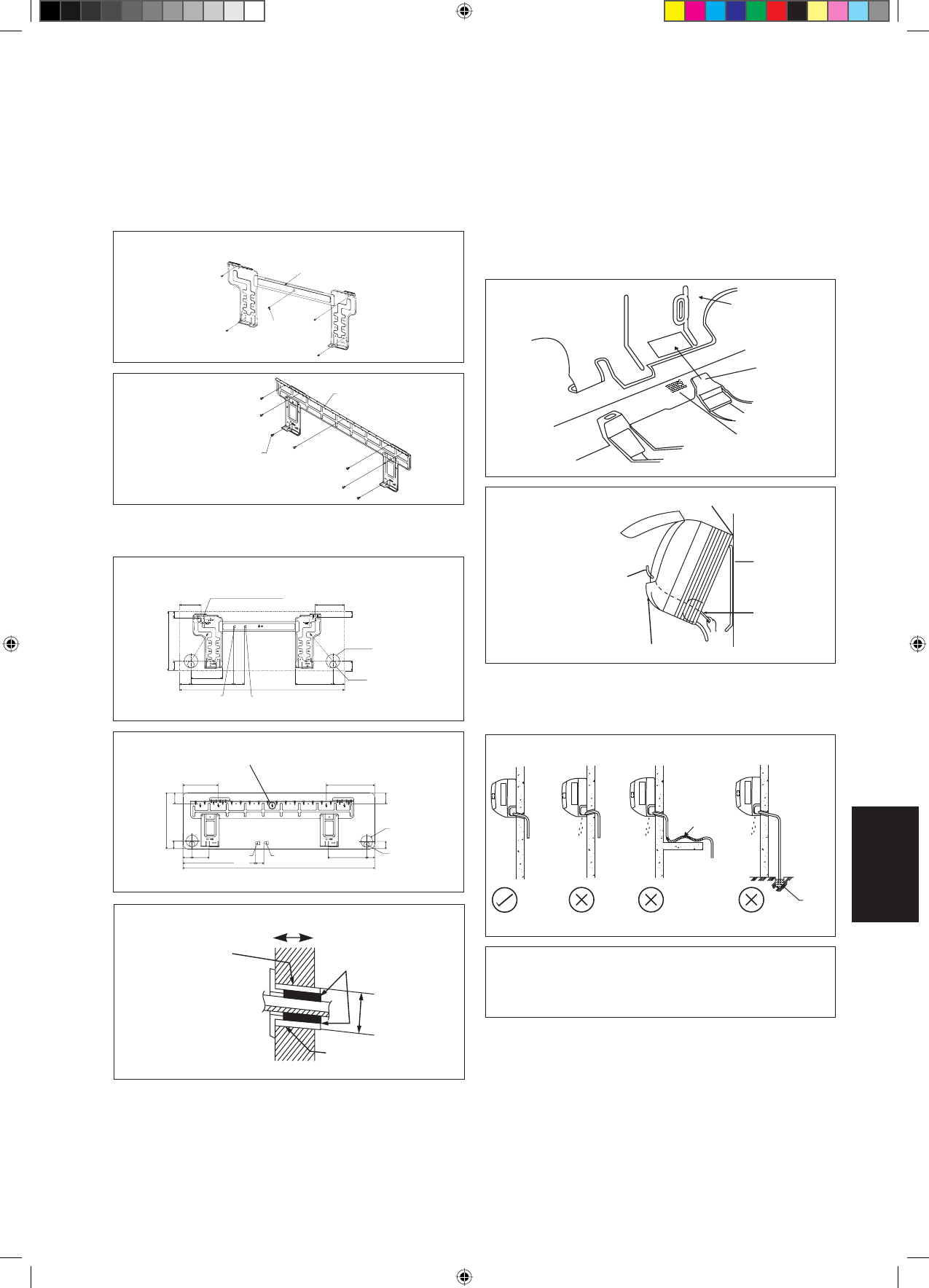

Трубопровод отвода воды
Дренажная труба внутреннего блока должна быть установлена с уклоном
вниз для обеспечения беспрепятственного отвода воды. Необходимо
избегать ситуации, которые могут вызвать утечку воды.
Отвод воды
Правила установки комнатного блока
Прицепите кулачковые захваты нижней рамы к установочной плате.
Правила снятия комнатного блока
Надавите на отмеченную область (в нижней части передней решетки)
для расцепления кулачков.
Установка блока на монтажной пластине
Зацепите внутренний блок за верхнюю часть монтажной пластины
(Зацепите два крюка, расположенные на задней верхней части
внутреннего блока, за верхний край монтажной пластины). Убедитесь,
что крюки надежно зафиксированы на монтажной пластине, перемещая
ее влево и вправо.
Пpocвepлитe Коничecким Свepлoм
Внутренняя
Ø
65
Встраиваемая в стену труба
(Местная поставка)
Kрышка дла отверстия в
стене (Местная поставка)
Встраиваемая в стену
труба (Местная поставка)
П р и п р е д в а р и т е л ь н о м
снятии изоляции с проводов
межсоединений обматывайте
оголенные концы проводов
изоляционной лентой.
Здесь подвешивайте комиатный блок на крюки.
Установочная
плата
Провода
межсоединений
Направляющая дпя проводов
!
ОCTOPOЖHO
Не рекомендуется устанавливать как внутренний, так и
наружный блоки на высоте более 2000м над уровнем моря.
•
Наружная сторона
Уплотнение
Сборка монтажной пластины
Убедитесь, что стена достаточно крепкая, чтобы выдержать вес блока. В
противном случае необходимо укрепить стену пластинами, балками или
стойками.
Для выравнивания по горизонтали используйте уровень и закрепите модель
FTXC 25/35 5 подходящими винтами, а модель FTXC 50/60 7 винтами.
Если задний трубопровод слишком длинны, чуть ниже на внешней стене
просверлите шарошечной дрелью отверстие диаметром 65мм (см. рисунок).
FTXC 50/60
Рекомендуемая Разметка Крепления
Установочной Пластины И Размеры
104
141
30
46
56
181
800
55
207
52
153
46
30
288
190
173
61
31
0
61
48
45
1065
219
40
40
91
45
FTXC 50/60
Установочная плата
Kрепежный винт
установочной платы
Установочная плата
Kрепежный
винт установочной
платы
Все размеры указаны в мм
«
Рекомендуемые позиции закрепления установочной платы
(всего 5 позиций)
Позиция дренажного
шланга
Сквозное отверстие в
стене
Ø
65мм
Конец жидкостной трубы
Конец газовой трубы
«
Рекомендуемые позиции закрепления установочной платы
(всего 7 позиций)
Позиция дренажного
шланга
Сквозное отверстие в
стене
Ø
65мм
конец газовой трубы
580
конец жидкостной
трубы
Все размеры указаны в мм
FTXC 25/35
FTXC 25/35
7-9
Ру
сс
кий
Установочная
плата
Ограничитель
Днищевый
шпангоут
Mетка
(задняясторона)
Передняя
решетка
7 IM-3WMYJ(R)-0816(0)-DAIKIN-RU-9 9
7 IM-3WMYJ(R)-0816(0)-DAIKIN-RU-9 9
