Русский
7
МОНТАЖ НАРУЖНОГО АГРЕГАТА
Установите, как описывается в руководстве по монтажу, поставляемому с наружным агрегатом.
МОНТАЖ ТРУБОПРОВОДА
ХЛАДАГЕНТА
См. руководство по монтажу, поставляемое с наружным агрегатом.
1.

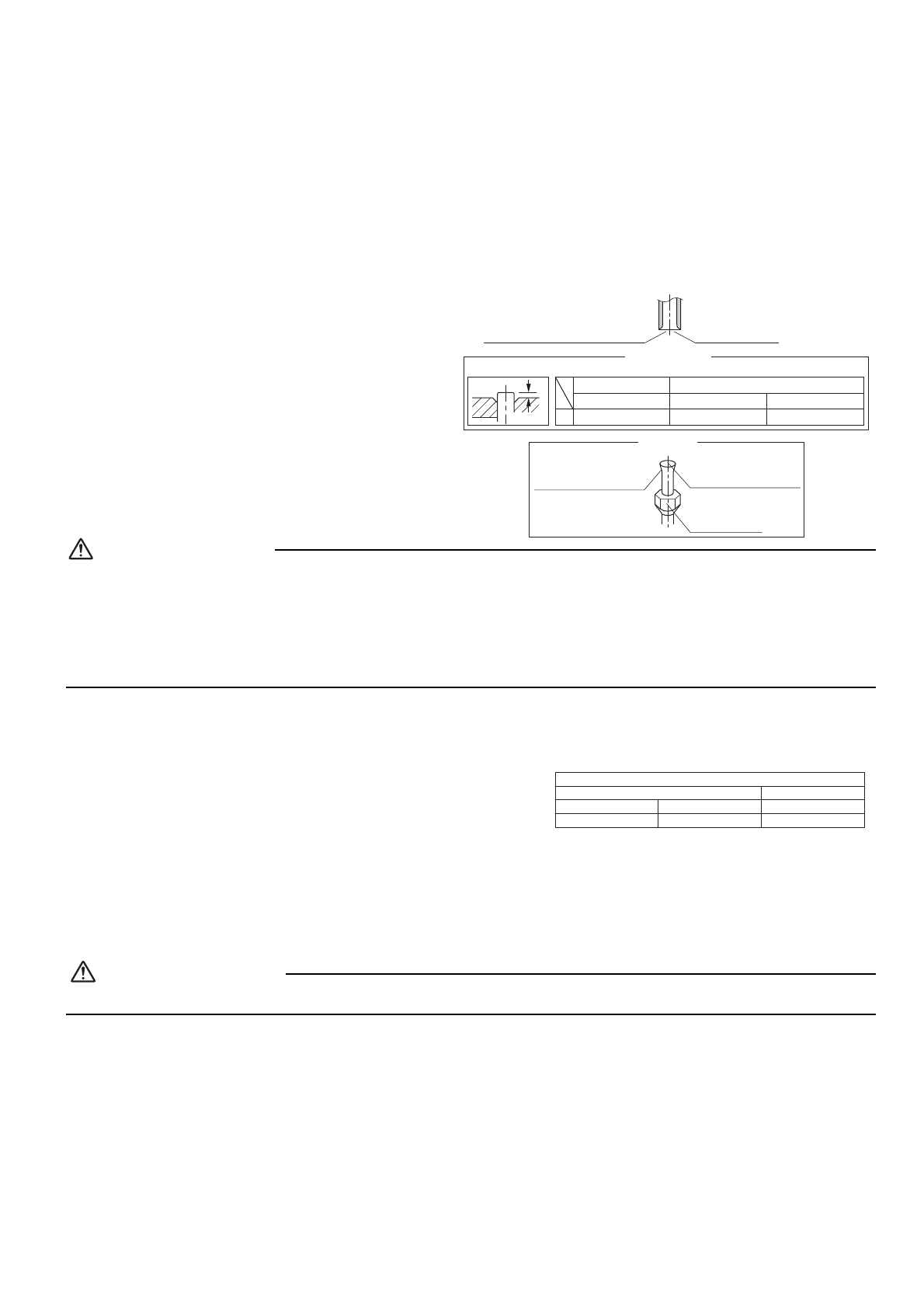

РАЗВАЛЬЦОВКА КОНЦА ТРУБЫ
1) Труборезом отрежьте конец трубы.
2) Удалите заусенцы ножом, обращенным вниз,
так чтобы стружка не попала в трубу.
3) Оденьте на трубу накидную гайку.
4) Развальцуйте трубу.
5) Проверьте правильность развальцовки.
Warning
Warning
Предупреждение
Не применяйте на развальцованной детали минеральное масло.
Не допускайте попадания минерального масла в систему, поскольку это приведет к уменьшению срока службы агрегатов.
Не допускается установка труб, использовавшихся ранее. Используйте только детали, поставляемые вместе с агрегатом.
Для обеспечения гарантии срока службы данного блока R32 на него не допускается установка осушителя.
Осушающий материал может расплавить и повредить систему.
Неполная развальцовка может привести к утечке газообразного хладагента.
Не используйте соединения повторно.
2.
ТРУБОПРОВОДЫ ХЛАДАГЕНТА
1) Чтобы предотвратить утечку газа, нанесите фреоновое масло
на внутреннюю и наружную поверхность раструба.
(Используйте фреоновое масло для R32)
2) Выровняйте центры обоих раструбов и затяните накидные
гайки на 3–4 оборота от руки. Затем полностью затяните их с
помощью динамометрических ключей.
• При затяжке накидных гаек используйте динамометрические
ключи, чтобы предотвратить повреждение накидных гаек и
утечку газа.
Предостережение
Если гайки перетянуть, можно повредить развальцованную часть трубы, что приведет к утечке хладагента.
A
A
Матрица
Развальцовка
Обычный вальцовочный инструмент
Барашкового типа
(типа Imperial)
Муфтового типа
(типа Ridgid)
Вальцовочный
инструмент для R32
Зажимного типа
Установите точно в положение, показанное ниже.
1,5–2,0 мм
1,0–1,5 мм
0–0,5 мм
Убедитесь, что
установлена
накидная гайка.
Конец трубы должен быть
развальцован равномерно,
абсолютно круглой формы.
На внутренней
вальцовочной поверхности
не должно быть трещин.
Удалите заусенцы
(Отрежьте точно под прямым углом.)
Контроль
Момент затяжки накидной гайки
Газовая сторона
Жидкостная сторона
Ø9,5
Ø12,7
Ø6,4
33-39 Нм
50-60 Нм
15-17 Нм
