ПРОВОДКА
См. руководство по монтажу, поставляемое с наружным агрегатом.
СПОСОБ ПОДСОЕДИНЕНИЯ ПРОВОДКИ.

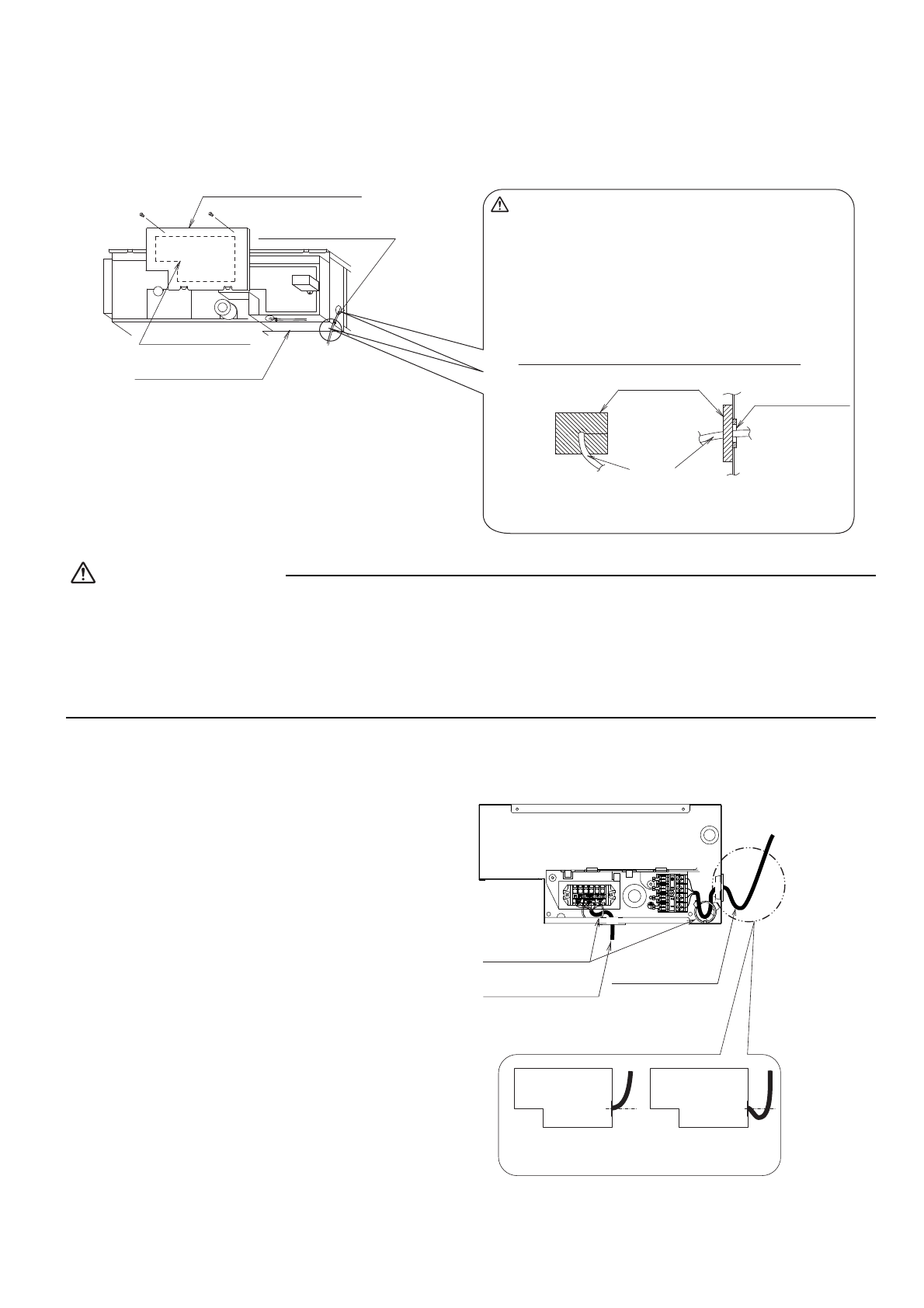

• Подсоединяйте провода только после снятия крышки блока управления, как показано на рисунке.
Предостережение
• Для фиксации проводки используйте входящий в комплект поставки уплотнительный материал, чтобы предотвратить
попадание наружного воздуха в блок управления.
• При работе с проводкой убедитесь в том, что проводка в порядке и провода не стопорят крышку блока управления.
Затем надежно закройте крышку. Закрепляя крышку блока управления, следите за тем, чтобы не зажать провода.
• За пределами агрегата обеспечьте, чтобы расстояние между слаботочной (провода пульта ДУ) и сильноточной (провод
заземления и проводка питания) проводкой составляло не менее 50 мм. Близкое расположение может вызвать электрическую
интерференцию, сбои и поломку.
[МЕРЫ ПРЕДОСТОРОЖНОСТИ]
• При подключении блока к электропитанию также руководствуйтесь паспортной табличкой с электрической схемой.
[Подсоединение электрической проводки]
• Проводка питания и провод заземления
Снимите крышку блока управления.
Проложите провода в блок через соответствующее
отверстие и подсоедините к клеммной колодке
электропитания (4P).
Часть защитной виниловой оболочки должна
располагаться внутри блока управления.
• Обязательно заводите провод в области ввода проводов.
• После подключения уплотните провод и область ввода
проводов, чтобы исключить попадание внутрь влаги
и мелких насекомых.
• Оберните низковольтные и высоковольтные
электропровода уплотнительным материалом, как
показано на рисунке ниже.
(Иначе влага и мелкие насекомые могут проникнуть
снаружи и привести к короткому замыканию в блоке
управления.)
Надежно закрепите, чтобы не осталось зазоров.
(С обратной стороны)
Электрическая схема
Крышка блока управления
Провод электропитания
Заземление
*
Проводка пульта ДУ
Отверстия для
ввода проводов
Материал уплотнения
(доп. элемент)
Провод
[Как заклеить]
Наружный
агрегат
Внутренний
агрегат
Провод
электропитания
Заземление
Печатная
плата
внутреннего
агрегата
(
Узел
)
Зажимы
(
чтобы
исключить
проскальзывание
)
*
Проводка
управления
*
Проводка
пульта
ДУ
*
Не
подключайте
провода
электропитания
здесь
.
Это
может
привести
к
неправильной
работе
устройства
Блок
управления
Блок
управления
Провода
электропитания
и
провод
заземления
