МОНТАЖ ТРУБОПРОВОДА
ХЛАДАГЕНТА
3) По окончании работы проконтролируйте отсутствие
утечки газа.
4) После проверки на утечки газа изолируйте соединения трубопроводов.
• Используйте изоляцию для арматуры, которая поставляется с жидкостной и газовой трубами. Изоляция для
арматуры на жидкостной и газовой трубе должна располагаться швами вверх.
(Стяните обе кромки зажимом.)
• На газовой трубе оберните среднюю уплотнительную подушку поверх изоляции для арматуры (соединение
с накидной гайкой).
Предостережение
Убедитесь в надлежащей изоляции всех труб на месте эксплуатации на всем их протяжении до соединительных
элементов внутри блока. Любые неизолированные трубы могут приводить к конденсации влаги, а при прикосновении к
ним вызывать ожоги.
Предостережения относительно обращения с трубами
• Обеспечьте защиту открытого конца трубы от пыли и влаги.
(Стяните обе кромки зажимом.)
• Все изгибы труб должны быть как можно более плавными. Для
изгибания пользуйтесь трубогибочной машиной.
(Радиус изгиба должен быть не менее 30–40 мм.)
Выбор меди и теплоизоляционных материалов
При использовании технических медных труб и фитингов помните о следующем:
• Изоляционный материал: пенополиэтилен
Коэффициент теплопередачи: 0,041–0,052 Вт/мК (0,035–0,045 ккал/(мч°C))
Температура поверхности газовой линии хладагента достигает 110°C.
Выбирайте теплоизоляционные материалы, которые выдерживают такую температуру.
• Обязательно изолируйте и газовые, и жидкостные линии. Размеры изоляции должны быть такими, как указано ниже.
В случае высокой влажности следует дополнительно усилить
теплоизоляцию трубопроводов хладагента (трубопроводы блока
и ответвления).
Усильте теплоизоляцию при установке блока рядом с ванными
комнатами, кухнями и в других аналогичных местах.
Теплоизоляция должна соответствовать следующим требованиям:
• 30°C, относительная влажность свыше 75%: минимальная
толщина 20 мм
В случае недостаточной изоляции возможна конденсация влаги на ее поверхности.
• Для линий газообразного и жидкого хладагента должны использоваться отдельные трубы теплоизоляции.
Гаечный
ключ
Накидная
гайка
Соединение труб
Динамометриче-
ский ключ
Смажьте маслом для
холодильных машин
Основной
блок
Обмотайте газовую
трубку уплотняющей
лентой.
(доп. элемент)
Измерьте длину газовой трубки,
так как ее нужно будет
обмотать уплотняющей лентой.
Малая уплотнительная
подушка
Основной
блок
(доп. элемент)

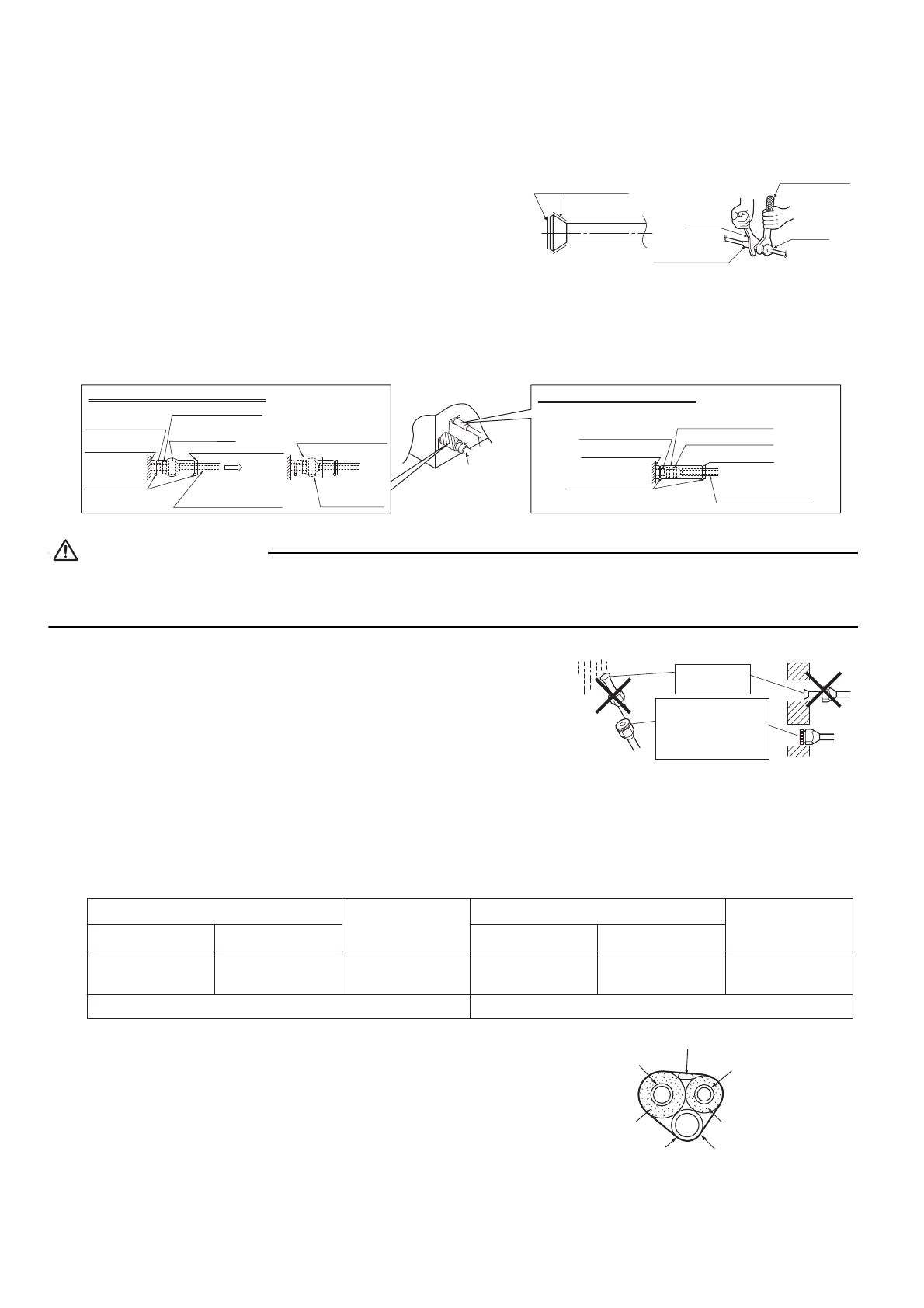

Процедура изоляции газового трубопровода
Изолирующий материал
для труб (приобретается
по месту установки)
Зажим
(доп. элемент)
Изоляция для арматуры
Поверните швами вверх
Накидная гайка
Присоедините
к основанию
Изолирующий
материал для труб
(основной блок)
Процедура изоляции жидкостного трубопровода
Изоляция для арматуры
(доп. элемент)
Основной блок
Присоедините к
Изолирующий
материал для труб
Изолирующий материал для
труб (приобретается по
Поверните швами вверх
Накидная гайка
Зажим (доп. элемент)
Жидкостна
я линия
Газовая
трубка
При отсутствии крышки
для расширяющегося
отверстия, закройте его
лентой, чтобы туда не
попадали грязь и вода.
Не забудьте
надеть крышку.
Дождь
Стена
Толщина не менее 10 мм
Внутренний
диаметр 8-10 мм
Наружный
диаметр 6,4 мм
Толщина 0,8 мм
Внутренний
диаметр 14-16 мм
Внутренний
диаметр 12-15 мм
Класс 50/60
Класс 25/35
Наружный
диаметр 12,7 мм
Наружный
диаметр 9,5 мм
Класс 50/60
Класс 25/35
Теплоизоляция
жидкостной
линии
Жидкостная
сторона
Теплоизоляция газовой линии
Газовая сторона
Проводка между агрегатами
Сливной шланг
Внешняя обмотка
Изоляция жидкостной линии
Изоляция газовой линии
Жидкостная линия
Газовая трубка
