Русский
9

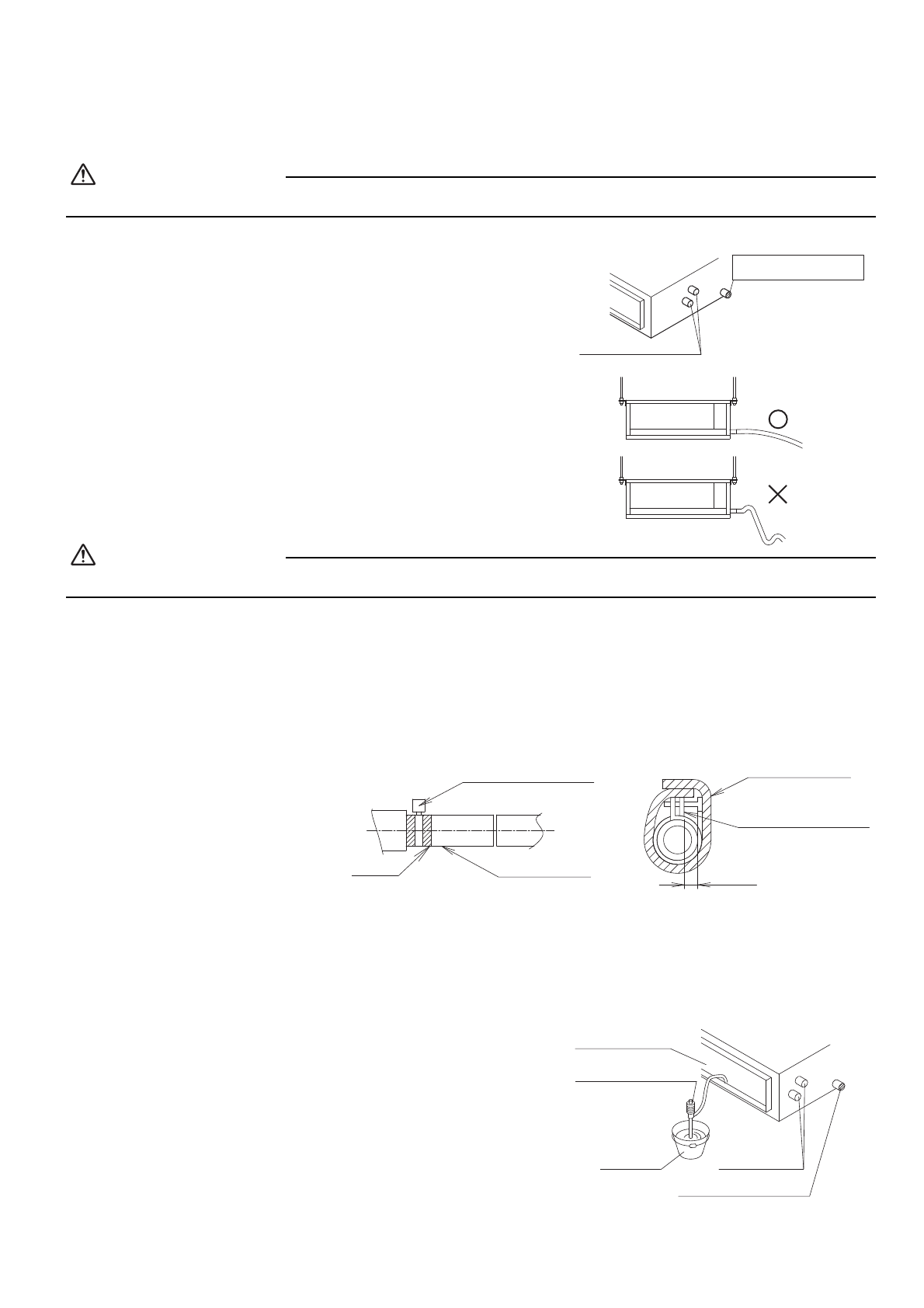

МОНТАЖ ДРЕНАЖНОГО
ТРУБОПРОВОДА
Предостережение
Перед подсоединением воздуховода убедитесь в том, что вся вода слита.
Установите дренажный трубопровод.
• Убедитесь в том, что дренаж работает правильно.
• Диаметр дренажного трубопровода должен быть не меньше
диаметра соединительной трубы (виниловая труба; диаметр
трубы: 20 мм; наружный диаметр: 26 мм).
• Дренажный трубопровод должен быть коротким и располагаться
с уклоном вниз не менее 1/100, чтобы предотвратить образование
воздушных пробок.
Предостережение
Накопление воды в дренажном трубопроводе может привести к засорению трубопровода.
• Чтобы предотвратить провисание дренажного трубопровода, установите проволоку для подвески через 1–1,5 м.
• Используйте дренажный шланг и металлический хомут. Полностью вставьте дренажный шланг в дренажный разъем
и надежно затяните металлический хомут с верхней частью ленты на конце шланга. Затяните металлический хомут
так, чтобы расстояние между головкой винта и хомутом составляло меньше 4 мм.
• Две указанные ниже области должны быть изолированы, поскольку может формироваться конденсат, который
приводит к утечке воды.
• Дренажный трубопровод,
проходящий в помещении
• Дренажные разъемы
Руководствуясь представленным
ниже рисунком, изолируйте
металлический хомут и дренажный
шланг с помощью входящей
в комплект поставки большой
уплотнительной подушки.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Соединения дренажного трубопровода
• Не соединяйте дренажный трубопровод с фановыми трубами, издающими запах аммиака. Аммиак из фановой
трубы может попасть в комнатный блок по дренажным трубам и вызвать коррозию теплообменника.
• Не скручивайте и не изгибайте дренажный шланг, чтобы к нему не была приложена чрезмерная нагрузка.
(Это может привести к утечкам.)
По окончании установки трубопровода проверьте
равномерность слива.
• Постепенно налейте приблизительно 1 литр воды на дренажный
поддон, чтобы проверить слив, как описано ниже.
• Через выпускное отверстие постепенно залейте
приблизительно 1 литр воды в дренажный поддон,
чтобы проверить слив.
• Проверьте слив.
Подключите дренажный
трубопровод, сняв с отверстия
для подключения резиновую
крышку и изоляционную трубку.
Трубопроводы хладагента
Отверстие для подключения
дренажного трубопровода
(доп. элемент)
Лента
Сливной шланг
Металлический зажим
(доп. элемент)
(доп. элемент)
Металлический зажим
Большая
уплотнительная
подушка
≤4 мм
Дренажное отверстие
Воздуховыпускное
отверстие
Ведро
Трубопроводы
хладагента
Переносной насос
