D-EIMHP00504-14RU - 42/62

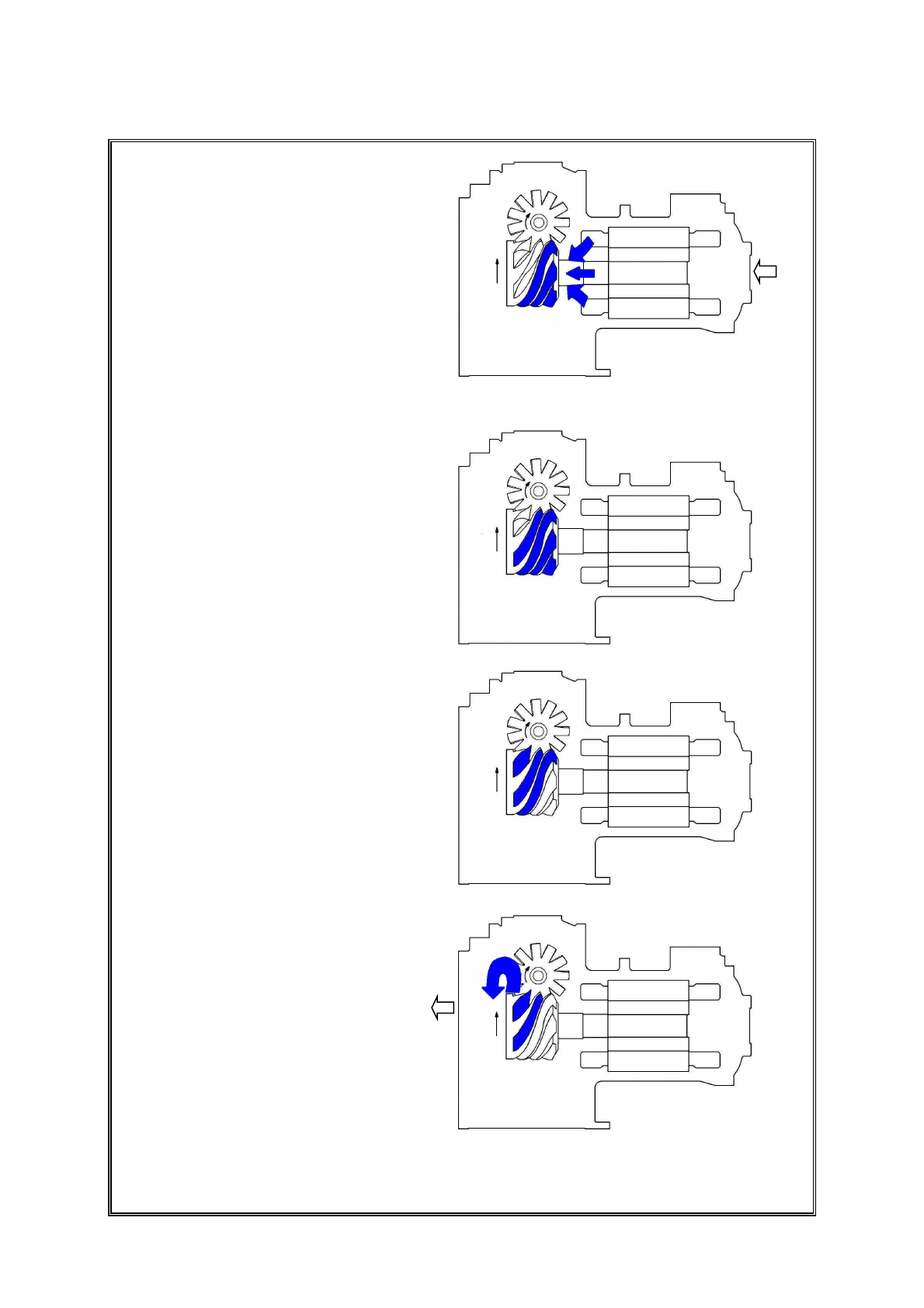

Рис
. 23 -
Процесс
сжатия
1.
и
2.
Всасывание
Канавки
a, b
и
c
главного
ротора
связаны
с
камерой
всасывания
через
коническую
торцевую
поверхность
ротора
с
одной
стороны
,
и
герметически
закрываются
зубьями
звёздообразного
ротора
с
другой
стороны
.
По
мере
поворота
главного
ротора
эффективная
длина
канавок
увеличивается
,
и
соответственно
увеличивается
их
объём
,
открытый
камере
всасывания
:
этот
процесс
наглядно
показан
на
схеме
1.
По
мере
того
,
как
канавка
a
принимает
положение
канавок
b
и
c,
её
объём
увеличивается
,
в
результате
чего
газ
из
камеры
всасывания
поступает
в
канавку
.
При
дальнейшем
вращении
главного
ротора
канавки
,
открытые
для
камеры
всасывания
,
входят
в
зацепление
с
зубьями
звёздообразного
ротора
.
В
то
же
время
каждая
канавка
прогрессивно
герметизируется
главным
ротором
.
Когда
содержимое
канавки
будет
полностью
изолировано
от
камеры
всасывания
,
этап
всасывания
цикла
сжатия
завершится
.
A
Всасываемый
газообразный
хладагент
1.
2.
3.
Сжатие
По
мере
вращения
главного
ротора
объём
газообразного
хладагента
,
захваченного
в
канавку
,
уменьшается
,
поскольку
длина
канавки
сокращается
и
происходит
сжатие
.
3.
4.
Нагнетание
По
мере
приближения
зуба
звёздо
-
образного
ротора
к
концу
канавки
давление
захваченного
газа
достигает
максимального
значения
–
оно
при
-
ходится
на
тот
момент
,
когда
передняя
кромка
канавки
начинает
совмещаться
с
портом
нагнетания
треугольной
формы
.
Давление
немедленно
сбрасывается
,
поскольку
газообразный
хладагент
уходит
в
нагнетательный
коллектор
.
Зуб
звёздообразного
ротора
продолжает
вычищать
канавку
до
тех
пор
,
пока
давление
в
канавке
не
опустится
до
нуля
.
Этот
процесс
сжатия
повторяется
по
очереди
с
каждой
канавкой
/
зубом
звезды
.
A
Нагнетаемый
газообразный
хладагент
4.
Маслоотделитель
не
показан
т
о
о
с
n
i
k
i
a
D
е
ы
т
Аг
ре
й
в
с
т
е
