Компрессор

Одновинтовой

компрессор

полугерметичного

типа

с

асинхронным

трёхфазным

двухполюсным

электромотором

,

напрямую

прикреплённым

на

шлицах

к

трансмиссионному

валу

.

Газообразный

хладагент

,

всасываемый

из

испарителя

,

охлаждает

электромотор

,

а

затем

поступает

на

порты

всасывания

.

Внутри

электромотора

установ

-

лены

датчики

температуры

.

Они

полностью

закрыты

обмоткой

и

постоянно

отслеживают

температуру

в

моторе

.

Если

температура

обмотки

станет

слишком

высокой

  (120°C),

специальное

внешнее

устройство

,

подключенное

к

датчикам

и

электронному

контроллеру

,

выключит

соответствующий

компрессор

.

В

компрессоре

присутствуют

только

две

подвижные

детали

.

Эти

детали

вращаются

.

Детали

,

совершающие

эксцентричные

движения

или

движения

с

изменяющейся

траекторией

,

в

компрессоре

отсутствуют

.

Основными

компонентами

являются

главный

ротор

и

сателлит

,

осуществляющие

процесс

сжатия

.

Эти

компо

-

ненты

находятся

в

тесном

зацеплении

друг

с

другом

.

Все

модели

данных

серий

оснащаются

компрессорами

  Fr3100.

Единственный

сателлит

компрессора

  Fr3100

расположен

в

верхней

секции

винта

.

Герметизация

при

сжатии

обеспечивается

благодаря

специальному

композитному

материалу

соответствующей

формы

,

который

помещается

между

главным

винтом

и

сателлитом

.

Главный

вал

,

на

котором

закреплён

на

шлицах

электромотор

,

поддерживается

 2

шариковыми

подшипниками

.

Устроенная

таким

образом

система

перед

сборкой

подвергается

статической

и

динамической

балансировке

.

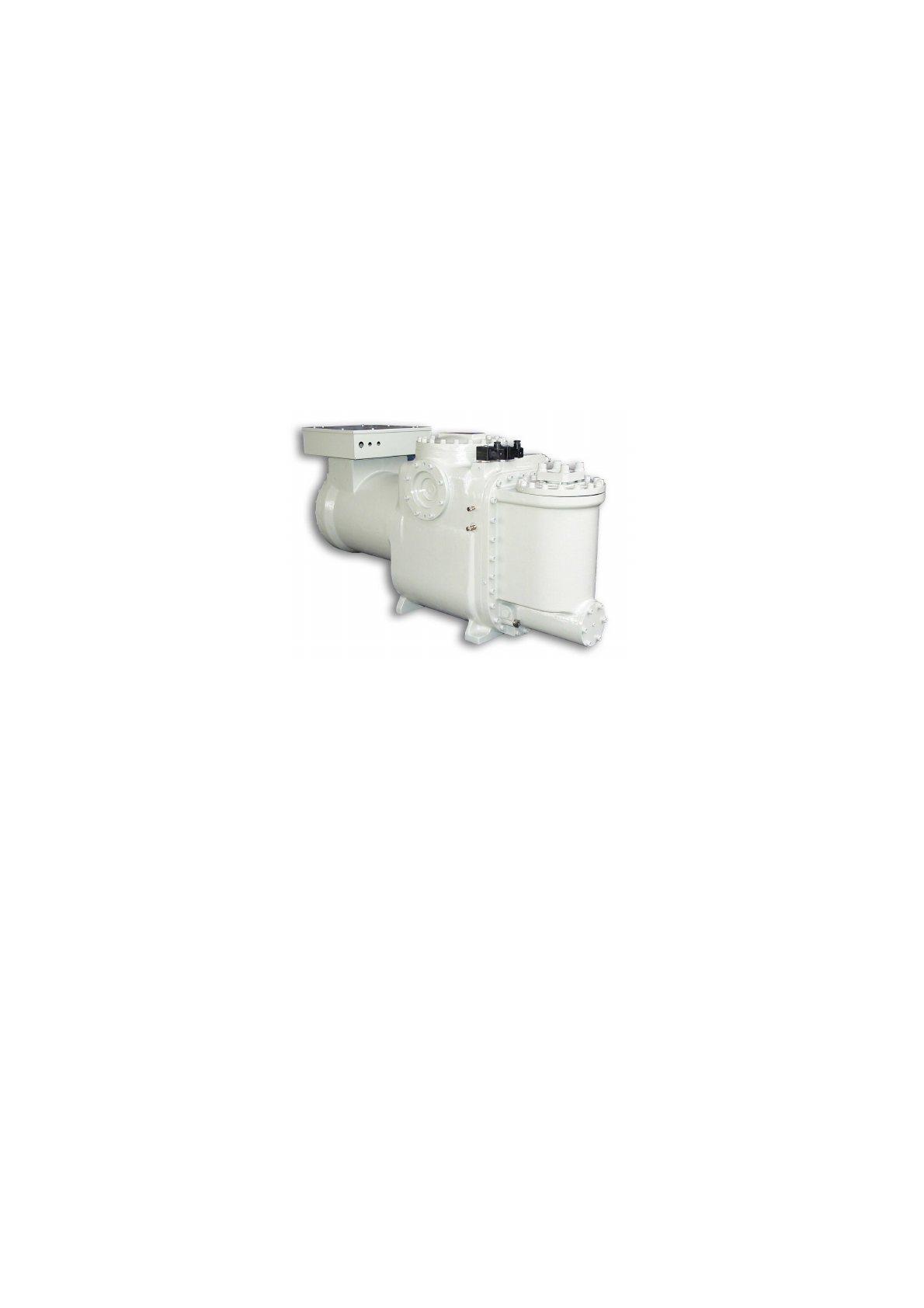

Рис

. 22 -


компрессора

 Fr3100

Крупная

эксплуатационная

крышка

наверху

компрессора

  Fr3100

обеспечивает

свободный

доступ

внутрь

для

техобслуживания

.

Процесс

сжатия

В

одновинтовом

компрессоре

процесс

всасывания

,

сжатия

и

нагнетания

происходит

постоянно

благодаря

верхнему

сателлиту

.

В

ходе

этого

процесса

всасываемый

газообразный

хладагент

проникает

в

профиль

между

ротором

,

зубом

верхнего

сателлита

и

корпусом

компрессора

.

Объём

постепенно

уменьшается

по

мере

сжатия

хладагента

.

Сжатый

газообразный

хладагент

под

высоким

давлением

нагнетается

во

встроенный

масло

-

отделитель

.

В

маслоотделителе

смесь

газообразного

хладагента

с

маслом

и

масло

скапливаются

в

полости

в

нижней

части

компрессора

,

где

они

впрыскиваются

в

механизмы

сжатия

для

обеспечения

герметизации

сжатия

и

смазки

шариковых

подшипников

.
