EWAQ+EWYQ005~007ADVP
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW71884-1 – 10.2011
Инструкция по монтажу
7

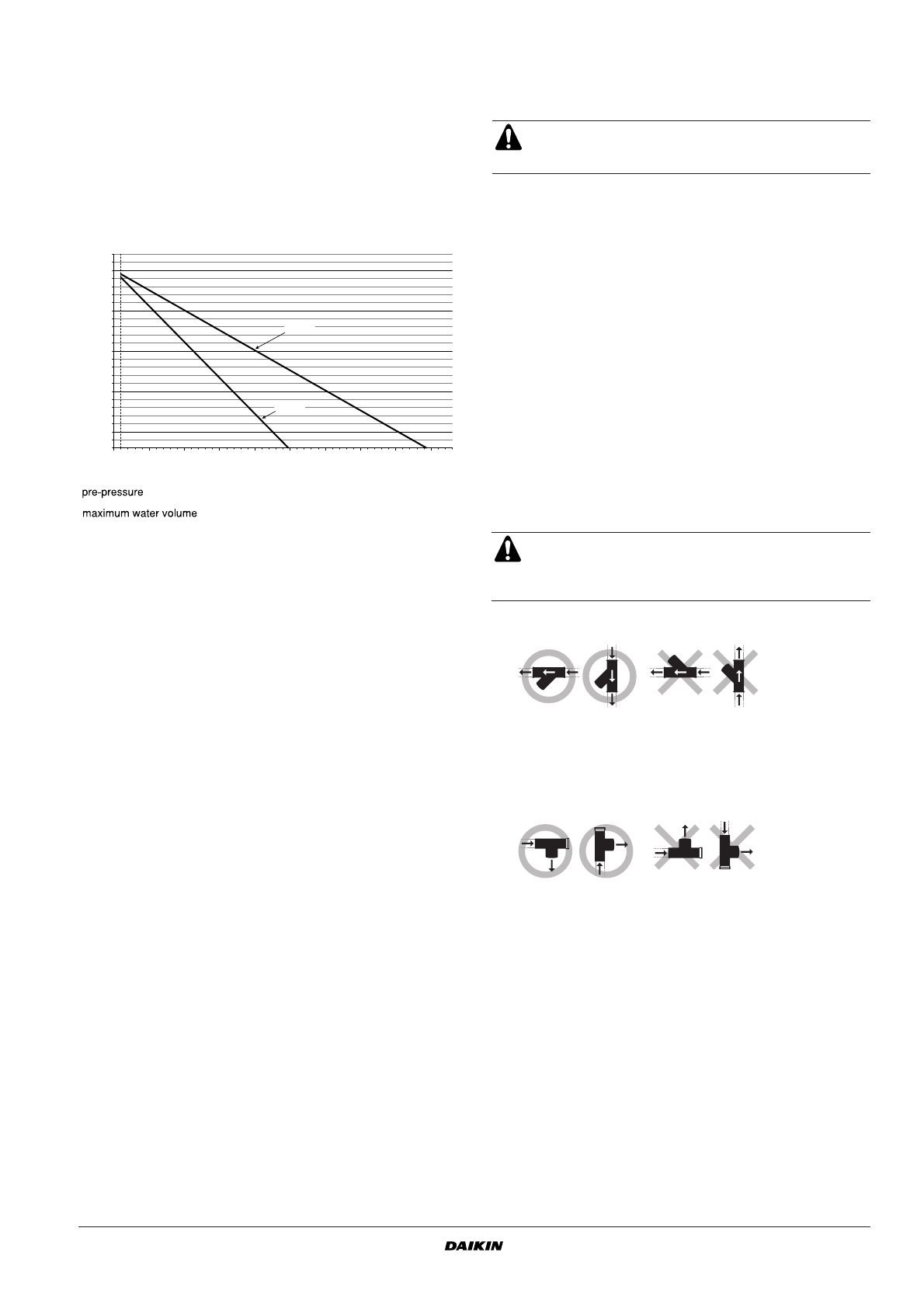

Проверка максимально допустимого объёма воды
Чтобы определить максимально допустимый объём воды во
всём контуре, выполните следующие действия:
1
С помощью приведённого ниже графика определите, какой
максимальный объём воды соответствует рассчитанному
предварительному давлению (Pg).
2
Проверьте, чтобы общий объём воды во всём контуре был
меньше этого значения.
В противном случае расширительный бак внутри агрегата
слишком мал для данной установки.
Пример 1
Агрегат модели с тепловым насосом установлен на 5 м ниже
самой высокой точки в контуре циркуляции воды. Общий объём
воды в контуре составляет 100 л.
В этом примере ни каких бы то ни было действий, ни
корректировки не требуется.
Пример 2
Агрегат модели с тепловым насосом установлен на 4 м ниже
самой высокой точки в контуре циркуляции воды. Общий объём
воды в контуре составляет 190 л.
Результат:
■
Поскольку 190
л больше, чем 170
л, предварительное
давление необходимо понизить (см. таблицу выше).
■
Требуемое предварительное давление:
Pg = (H/10 + 0,3) бар = (4/10 + 0,3) бар = 0,7 бар
■
Соответствующий максимальный объём воды можно
определить по графику: примерно 200 л.
■
Так как общий объём воды (190 л) меньше максимального
объёма воды (200 л), расширительного бака достаточно
для данной установки.
5.6.3.
Создание предварительного давления
в расширительном баке
Когда требуется изменить созданное по умолчанию давление в
расширительном баке (1 бар), соблюдайте следующие правила.
■
Для создания предварительного давления в расшири-
тельном баке используйте только осушённый азот.
■
Создание в расширительном баке ненадлежащего давле-
ния приведёт к сбоям в работе системы. Поэтому корректи-
ровку предварительного давления следует доверять
только лицензированному установщику.
5.6.4.
Подсоединение контура циркуляции воды
Соединения водяных труб должны производиться в
соответствии с
"5.1.4. Схема установки агрегата" на странице 5
,
с соблюдением направлений ввода и вывода воды.
Попадание грязи в контур циркуляции воды может привести
к
поломке агрегата. Поэтому при подсоединении контура
циркуляции воды соблюдайте следующие правила.
■
Используйте только чистые трубы.
■
При удалении заусенцев направляйте конец трубы вниз.
■
При прокладке сквозь стену закрывайте конец трубы,
чтобы в неё не попадали грязь и пыль.
■
Герметизируйте соединения хорошим резьбовым гермети-
ком. Герметизация должна выдерживать давление и темпе-
ратуру системы, а также быть устойчива к присутствию
гликоля в воде.
■
Используя нелатунные металлические трубы, обязательно
изолируйте оба материала друг от друга, чтобы
предотвратить гальваническую коррозию.
■
Латунь является мягким материалом, поэтому при под-
соединении контура циркуляции воды пользуйтесь соот-
ветствующими инструментами. Применение неподходящих
инструментов приведет к повреждению труб.
Как подсоединять аксессуары, поставляемые с агрегатом
■
Водяной фильтр должен устанавливаться как показано на
рисунке, в соответствии с направлением потока воды.
■
Следует предусмотреть достаточно места, обеспечивающего
легкий доступ для очистки фильтра для воды и регулярной
проверки работы клапан сброса давления.
■
Клапан сброса давления устанавливается в соответствии с
действующими местными и общегосударственными
нормативами и располагается так, как показано на рисунке.
■
Если трубопровод нагнетания подсоединен к клапану сброса
давления, его необходимо зафиксировать в направлении
вниз в незамерзающей среде. Они должны быть постоянно
открыты в атмосферу.
= предварительное давление
= максимальный объем воды
0.3
0.5
1
1.5
2
2.5
100
50
0
10
150
200
250
300
350
400
450
maximum water volume [l]
pre-pressure [bar]
EWAQ
EWYQ
При подсоединении труб будьте аккуратны и
старайтесь не деформировать их применением
излишней силы.
Убедитесь, что между запорным клапаном и подводом
воды установлены фильтр для воды, манометр и клапан
сброса давления. Эта часть узла устанавливается в
помещении.
