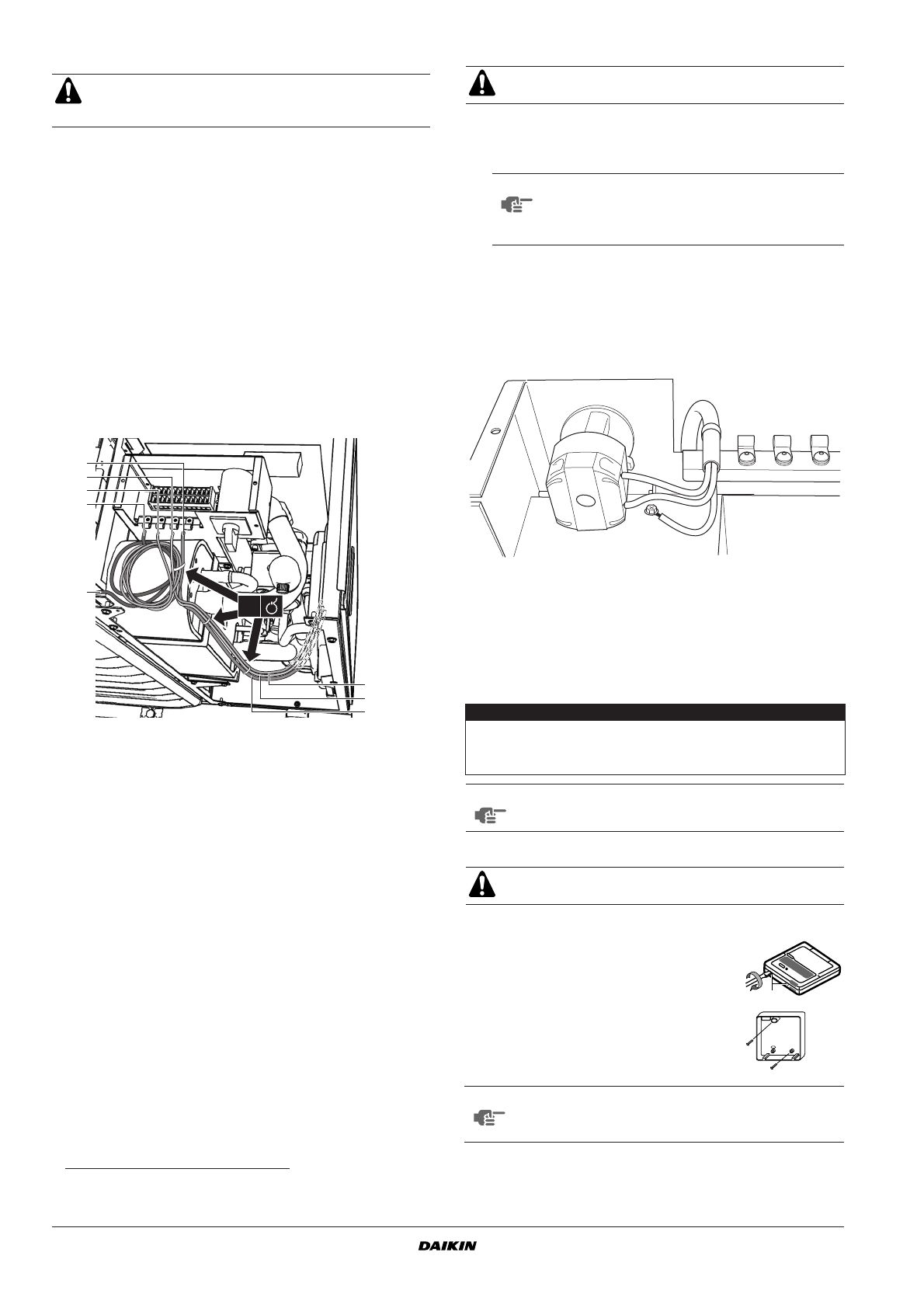

Инструкция по монтажу
10
EWAQ+EWYQ005~007ADVP
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW71884-1 – 10.2011
5.9.2.
Правила монтажа электропроводки
Оборудование соответствует EN/IEC 61000-3-12
(1)
■
Электропроводку, прокладываемую на месте, следует
подключать к клемной колодке на электрическом щитке.
Чтобы получить доступ к клемной колодке, снимите
верхнюю крышку агрегата и сервисную панель электри-
ческого щитка, см. раздел
■
Длина электрического кабеля должна быть на 600
мм
больше, чем необходимо.
Это упростит последующее обслуживание, так как можно
будет извлекать распределительную коробку, не отсоединяя
провода.
Свяжите дополнительную часть прокладываемых на месте
проводов и держите ее вместе со стяжками кабелей, как
показано на рисунке.
Помните, что главный выключатель должен быть легко
доступен, а кабели должны проходить в удалении от
трубопроводов горячей воды и острых краев.
■
Сбоку на электрическом щитке имеются крепления стяжек
кабелей. Крепите все кабели с использованием стяжек,
чтобы обеспечить устранение натяжения.
■
В задней крышке агрегата имеются 2 отверстия для ввода
в агрегат кабеля цифрового пульта управления (малое
отверстие) и кабеля электропитания (большое отверстие).
См. раздел
"4.2. Основные элементы" на странице 3
Обязательно используйте кабели с двойной изоляцией или
поместите часть кабеля, выходящую за пределы агрегата,
в защитную трубку во избежание повреждения кабелей
в результате трения об основание агрегата.
■
Кабель электропитания необходимо выбирать в соответст-
вии с местными и общегосударственными нормами.
5.9.3.
Подключение электропитания
1
Используя соответствующий кабель (см. выше), под-
ключите цепь силового электропитания к разъемам L и N
главного выключателя на электрическом щитке.
2
Подключите провод заземления (желто-зеленый) к кон-
такту заземления на монтажной пластине электрического
щитка.
3
Зафиксируйте кабель со стяжкой креплением стяжки для
устранения натяжения.
Примечание: показана только описываемая проводка.
5.10.
Установка цифрового пульта управления
Агрегат оснащён цифровым пультом управления, позволяющим
легко и удобно задавать параметры работы агрегата, осущест-
влять его эксплуатацию и обслуживание. Прежде чем начать
пользоваться пультом, установите его, как описано ниже.
5.10.1.
Характеристики электропроводки
5.10.2.
Монтаж
1
Снимите переднюю часть цифрового пульта управления.
Вставьте в щели
(1) в задней части
пульта плоскую отвертку и снимите
переднюю часть пульта.
2
Прикрепите цифровой пульт управления
к ровной поверхности.
Закрепляя кабели внутри агрегата, проследите за
тем, чтобы кабели не касались насоса и
трубопроводов хладагента.
(1) Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам, генерируемым
оборудованием, подключенным к низковольтным системам общего
пользования, со входным током >16 A и ≤75 A на фазу.
1
Кабель электропитания
2
Кабель электропитания ленточного нагревателя (220 В)
Работает только в агрегатах ADVP-H- (дополнительный
ленточный нагреватель OP10).
3
Кабель связи цифрового пульта управления
4
Соединительный кабель электропитания
(устанавливается на заводе-изготовителе)
1
2
3
4
4
1
2
3
3x
Перед проведением всех электромонтажных работ
отключайте электропитание.
ПРИМЕЧАНИЕ
Чтобы было удобнее подсоединять провода,
заднюю часть выключателя можно снять,
повернув рычаг на четверть оборота, а затем
стянув заднюю часть с выключателя.
Характеристики кабелей
Значение
Тип
2-жильный
Сечение
0,75–1,25 мм
2
Максимальная длина
500 м
ПРИМЕЧАНИЕ
Проводка для подключения в комплект поставки
не входит.
Цифровой пульт управления, поставляемый
в комплекте, монтируется внутри помещения.
ПРИМЕЧАНИЕ
Во избежание деформации нижней части
цифрового пульта управления не прилагайте
излишних усилий при затяжке крепежных винтов.
1
