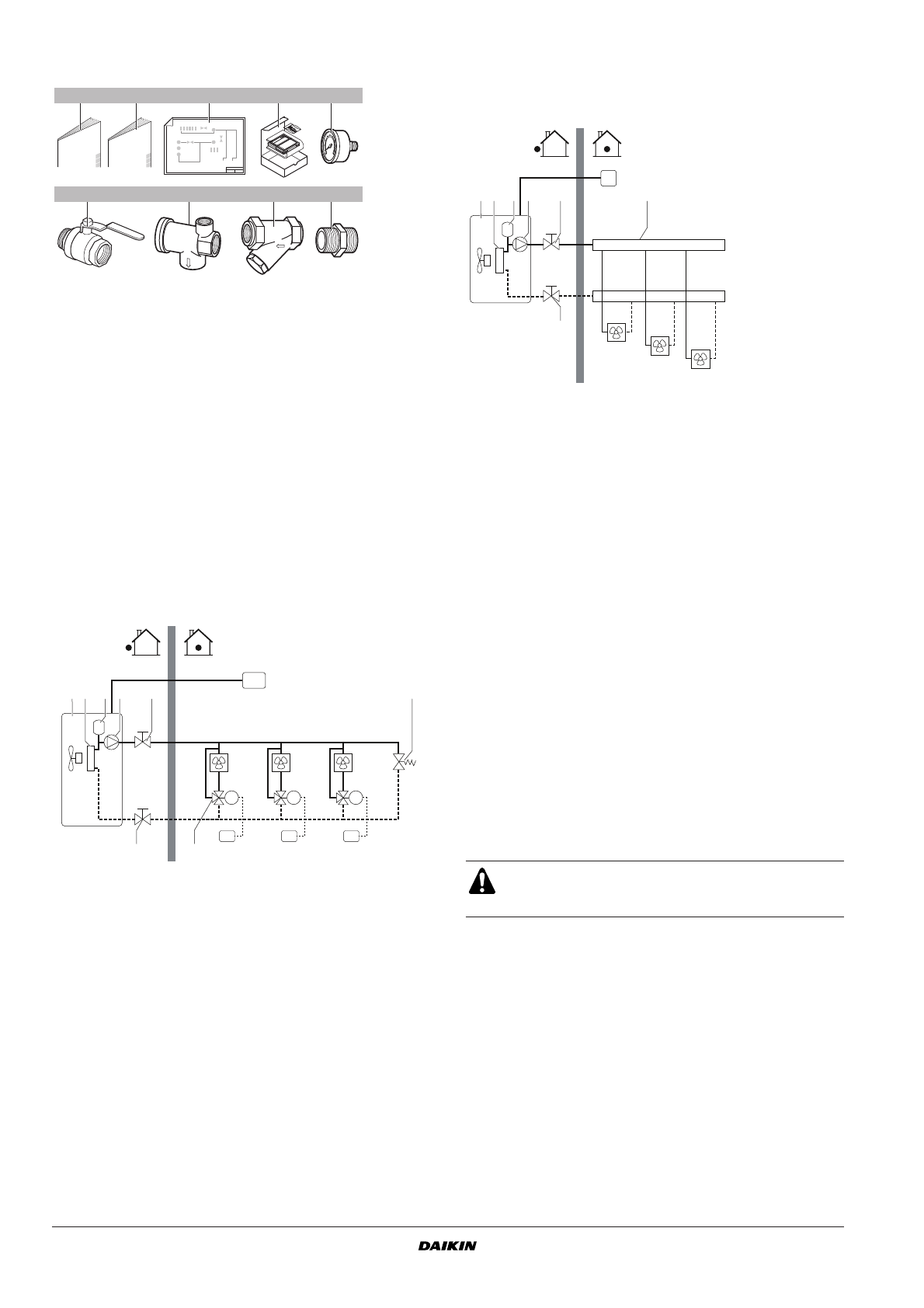

Инструкция по монтажу
2
EWAQ+EWYQ005~007ADVP
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW71884-1 – 10.2011
2.
Принадлежности
3.
Пример типового применения
Примеры применения приведены исключительно в иллюстра-
тивных целях.
Применение 1
Применение для нагрева и охлаждения помещений (без
термостата).
Цифровой пульт управления (DC) устанавливается внутри
помещения и даёт пользователю возможность включать и
выключать блок
(1), выбирать между режимом нагрева и
режимом охлаждения (только на моделях с тепловым насосом)
и задавать температуру воды. Когда блок включен, он подаёт
воду заданной температуры в фанкойлы (FCU1..3).
Применение 2
Применение для нагрева и охлаждения помещений
с подключением к блоку термостата помещения, пригодного
для переключения с охлаждения на обогрев и обратно.
■
Работа насоса и нагрев и охлаждение помещений (
приме-
нение для охлаждения и нагрева помещений с под-
ключением к блоку термостата помещения, пригодного для
переключения с охлаждения на обогрев и обратно
).
В зависимости от времени года заказчик выбирает на
термостате помещения (T) охлаждение или нагрев. Этот
выбор невозможно сделать через интерфейс
пользователя.
Когда термостат помещения
(T) посылает запрос на
охлаждение/нагрев, насос начинает работать, и блок
переключается в режим «охлаждение» или «нагрев»
соответственно. Наружный блок начинает работать на
обеспечение целевой температуры холодной/горячей воды
на выходе.
Переключение системы с нагрева на охлаждение и
наоборот осуществляется только термостатом помещения
и невозможно посредством интерфейса пользователя на
блоке.
1
Инструкция по монтажу
5
Манометр
2
Инструкция по эксплуатации
6
Запорный клапан
3
Наклейка с электрической
схемой (под верхней
крышкой агрегата)
7
Клапан сброса давления
8
Фильтр для воды
4
Комплект пульта
дистанционного управления
(цифровой пульт
управления, 4 крепёжных
винта и 2 дюбеля)
9
Трубный штуцер
наружный/наружный 1/2"
1
Реверсивный тепловой насос
7
Обходной клапан
2
Рамный теплообменник
FCU1..3
Фанкойл
(приобретается на
внутреннем рынке)
3
Расширительный бак
4
Насос
5
Запорный клапан
DC
Цифровой пульт
управления
6
Клапан с электроприводом
(приобретается на
внутреннем рынке)
RT1..3
Термостат помеще-
ния (приобретается
на внутреннем
рынке)
1
3
4
2
5
1x
1x
1x
1x
1x
6
7
8
9
2x
1x
1x
1x
FCU1
M
RT1
FCU2
M
RT2
FCU3
M
RT3
DC
2
3 4
5
1
5
6
7
1
Реверсивный тепловой
насос
7
Запорный клапан
2
Рамный теплообменник
FCU1..3
Фанкойл
(приобретается на
внутреннем рынке)
3
Расширительный бак
4
Насос
Т
Термостат помещения
с переключателем
между охлаждением и
нагревом (приобре-
тается на внутреннем
рынке) или без него
5
Запорный клапан
6
Коллектор (приобретается
на внутреннем рынке)
Обеспечьте правильность подключения проводки
термостата к клеммам (см.
кабеля термостата" на странице 11
T
6
2
3 4
5
1
7
FCU1
FCU2
FCU3
