EWAQ+EWYQ005~007ADVP
Моноблочные чиллеры с воздушным охлаждением и моноблочные
реверсивные воздушно-водяные тепловые насосы
4PW71884-1 – 10.2011
Инструкция по монтажу
3
4.
Обзор агрегата
4.1.

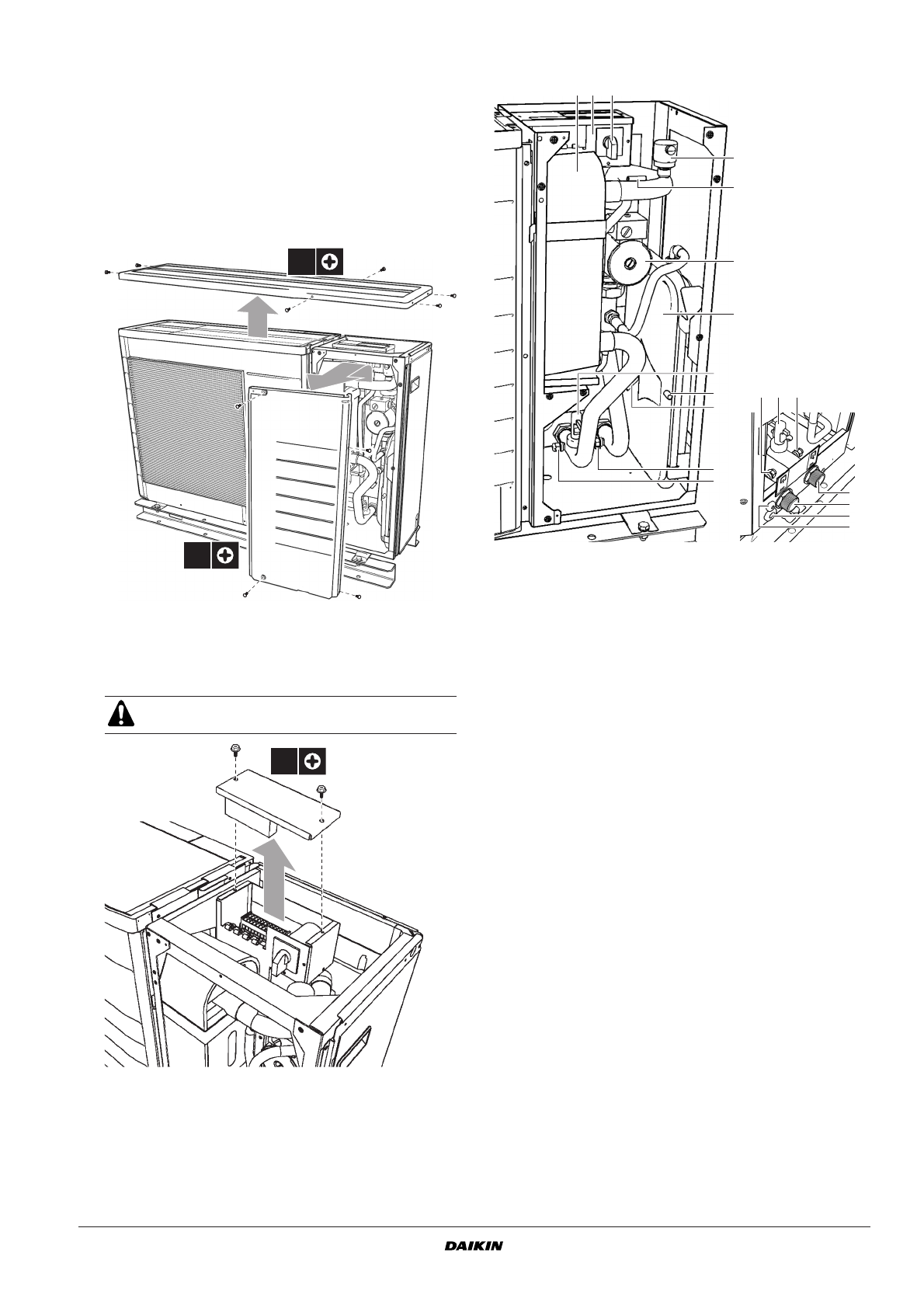

Открытие агрегата
Чтобы получить доступ к основным компонентам для монтажа и
обслуживания, необходимо снять верхнюю и переднюю крышки
агрегата.
■
Чтобы открыть верхнюю крышку (1), ослабьте 6 винтов и
поднимите её.
■
Чтобы открыть переднюю крышку (2), ослабьте четыре
винта и отцепите её.
■
Чтобы получить доступ к внутренностям электрического
щитка, например, для подключения электропроводки на
месте, можно снять его сервисную панель (3). Для этого
ослабьте два винта и поднимите сервисную панель
электрического щитка.
4.2.
Основные элементы
1
Электрический щиток
На электрическом щитке находятся клеммы для под-
ключения электропитания и цифрового пульта управления,
а также основные электронные и электрические детали
агрегата.
2
Главный выключатель
Главный выключатель позволяет отключать подачу
электропитания на агрегат.
3
Теплообменник
4
Патрубок входа воды (1" MBSP)
5
Патрубок выхода воды (1" MBSP)
6
Насос
Насос обеспечивает циркуляцию воды в контуре
циркуляции воды.
7
Расширительный бак (6 литров)
С повышением температуры вода в контуре расширяется.
Расширительный бак стабилизирует изменения давления,
вызываемые изменением температуры воды, предоставляя
свободное место для ее образующегося дополнительного
объёма.
8
Сервисный порт расширительного бака
Сервисный порт позволяет подсоединять цилиндр с осу-
шённым азотом, чтобы изменять предварительное давле-
ние в баке, если это необходимо.
9
Дренажный и наполнительный клапаны (2x)
10
Клапан выпуска воздуха
Через клапан выпуска воздуха автоматически удаляется
воздух, оставшийся в контуре циркуляции воды.
11
Датчики температуры воды
Два датчика температуры определяют температуру воды
на входе (11a) и температуру воды на выходе (11b).
12
Ввод кабеля цифрового пульта управления
13
Ввод электропитания
Перед снятием сервисной панели электрического
щитка отключите электропитание.
1
2
4x
6x
3
2x
1
3
2
10
18
8
6
9
9
7
11a
18
5
12
4
13
11b
9
9
