D-EIMWC00907-14RU - 26/48
3.
Проверьте правильность узлов на каждом OITS экране обслуживания.
4.
Подключите охладители вместе (с RS485 проводкой), как показано на рисунке 7. Первый охладитель в связи может быть
определен как Охладитель А. Плата изоляции крепится к рейке DIN, прилегающей к регулятору Охладителя А. Плата изоляции
имеет косичку, которая подключена к J10 на регуряторе. Большинство охладителей уже будкт иметь универсальный модуль связи
(UCM), который соединяет регулятор с сенсорным экраном, подключенном в J10. Если это так, то подключите косичку изоляции
модуля в пустой порт RJ11 pLAN на UCM. Это эквивалентно подключению в регулятор устройства.
Далее необходимы соединительные провода между Охладителем А и Охладителем Б.
Взаимосвязь
: Belden M9841 (RS 485 кабель) подключается от 485OPDR платы изоляции (клеммы A, Б и В) на Охладителе А к
порту J11 на регуляторе Охладителя B. На J11 экран подключается к GND, синий/белый провод к (+) соединению, и белый/синий
(-
) соединению.
Обратите внимание, что Охладитель Б не имеет платы изоляции.
5.
Проверьте правильность узлов на каждом OITS экране обслуживания.
Таблица 4 - Электрические данные
Охладитель
(1)
Комп 1
Регулятор
Комп 2
Регулятор
Устройство
Регулятор
Резервный
Интерфейс
оператора (2)
Резервный
A
1
2
5
6
7
8
100000
010000
101000
011000
111000
000100
B
9
10
13
14
15
16
100100
010100
101100
011100
111100
000010
Примечания:
6.
Между собой могут быть связаны до четырех единичных или двойных компрессоров.
7.
Установка сенсорного экрана интерфейса оператора (OITS) не является настройкой DIP-переключателя. Адрес OITS
выбирается выбрав на экране установку "обслуживание". Затем, с активным паролем на уровне техника выберите кнопку
"pLAN Comm". В центре экрана появятся кнопки А(7), B(15), C(23), D(31), выберите букву для OITS адреса для включенного
охладителя. Затем закройте экран. Обратите внимание, что А является заводной настройкой по умолчанию.
8.
Шесть двойных переключателей: Вверх - "Вкл.", обозначенный как "1"'. Вниз - "Выкл.", обозначенный как "0"
.

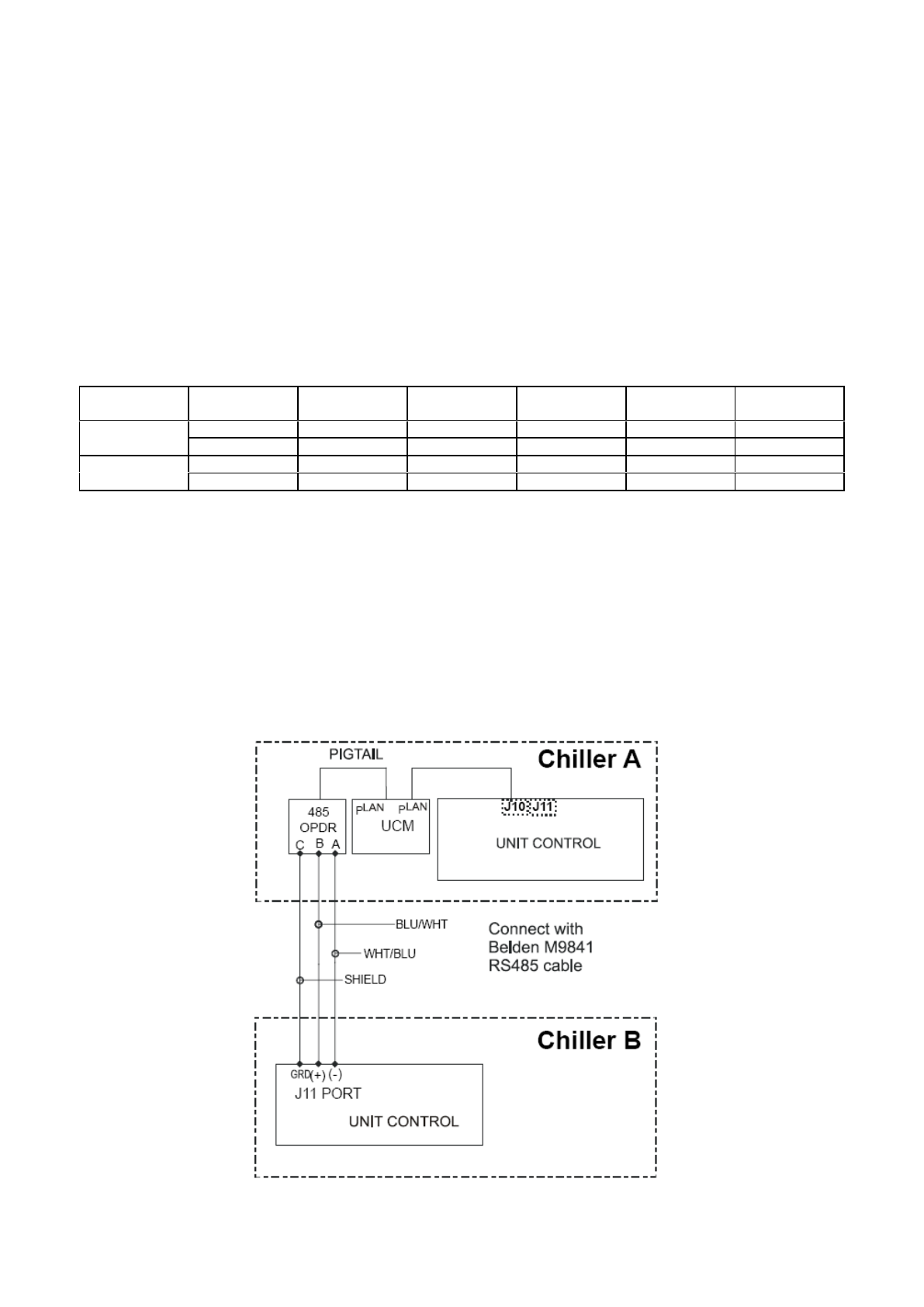

Рисунок 7 - Схема полевой проводки
