D-EIMWC00907-14RU - 22/48

Устройства  EWWD  FZ  используют  переменную  скорость  компрессоров,  которые  могут  работать  на  различных
номинальных  условиях,  перечисленных  в  электрических  данных,  которые  служат  только  для  ознакомления;
ссылфйтесь на выбор, чтобы получить конкретные электрические данные устройства.

Электрические компоненты

Все  электрические  соединения  питания  и  интерфейса  указанны  в  схеме,  которая  поставляется  вместе  с
машиной.
Инсталлятор должен предоставить следующие компоненты:

-

Кабели питания (специальный трубопровод)

-

Кабели взаимосвязь и интерфейса (специальный трубопровод)

-

Подходящая линия устройств  защиты (предохранители или автоматические выключатели, см.  электрические
характеристики)

Разводка питания

Стандартная  разводка  питания  охладителей  является  одноточковой.  Электрическая  панель  содержит  основной
выключатель,  который  изолирует  питание  от  прибора  при  выключении.  Защита  компрессора  от  перегрузки  и
короткого замыкания осуществляется с помощью предохранителей, установленных в электрической панели.
Правильная  последовательность  фаз  к  устройству  не  требуется.  Правильное  вращение  двигателя
устанавливается системой управления охладителя, независимо от последовательности подключенной фазы.
Все  проводки  со  стороны  линий  связи  должны  соответствовать  местные  правила  и  быть  сделаны  только  с
проводами из меди и медных наконечников.

Таблица  далее  служет  только  для  определения  размеров

устройств защиты и проводки. В связи с различными потребностями и местными нормами и правилами, заказчик
может выбрать различные компоненты.


ПРЕДОСТЕРЕЖЕНИЕ

В установках с линиями электропередачи более 50 метров, индуктивные связи фаза-фаза и фаза-зеземление
между фазами генерируют значительное явление:



разбалансировка фазных токов



чрезмерное падение напряжения

Для того чтобы ограничить это явление, выложите фазные провода симметрично, как описано на рисунке.

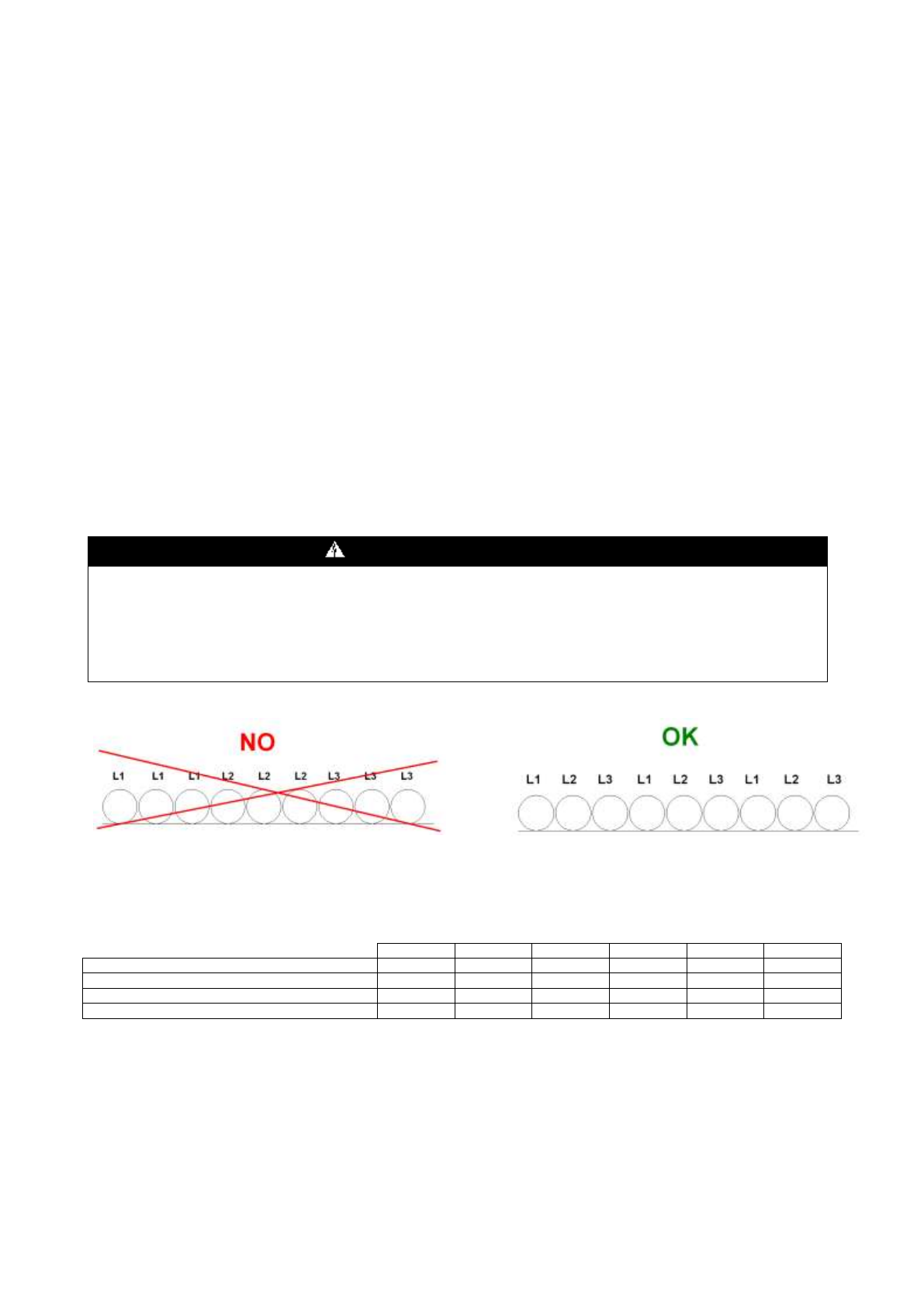

Рис. 1 - Установка длинных проводов питания

Таблица 3 - Рекомендуемые предохранители и кабели для разводки питания

Модель

320FZ

430FZ

520FZ

640FZ

860FZ

C10FZ

Размер выключателя

400 A

400 A

400 A

400 A

630 A

630 A

Параметры короткого замыкания (примечание 1)

10 кА

10 кА

10 кА

25 кА

25 кА

25 кА

Рекомендуемые предохранители

250 A гГ

250 A гГ

250 A гГ

355 A гГ

500 A гГ

500 A гГ

Максимальный размер провода (примечание 2)

2x150 мм2  2x150 мм2  2x150 мм2  2x150 мм2  2x240 мм2  2x240 мм2

Примечание 1:

Параметры  тока  короткого  замыкания  относятся  к  0,25  сек  продолжительности  короткого  замыкания.  В  случае  рекомендуется
предохранители,  установленные  на  сайте  для  защиты  охладителя,  также  могут  быть  достигнуты  большие  параметры  тока
короткого замыкания, поскольку они имеют предельный эффект.

Примечание 2:

Максимальный  размер  провода  доступен  из-за  выключателя  клемм.  В  случае  проводника  большого  размера  необходимо
обратиться на завод и попросить специальные наконечники.
