D-EIMWC00907-14RU - 23/48

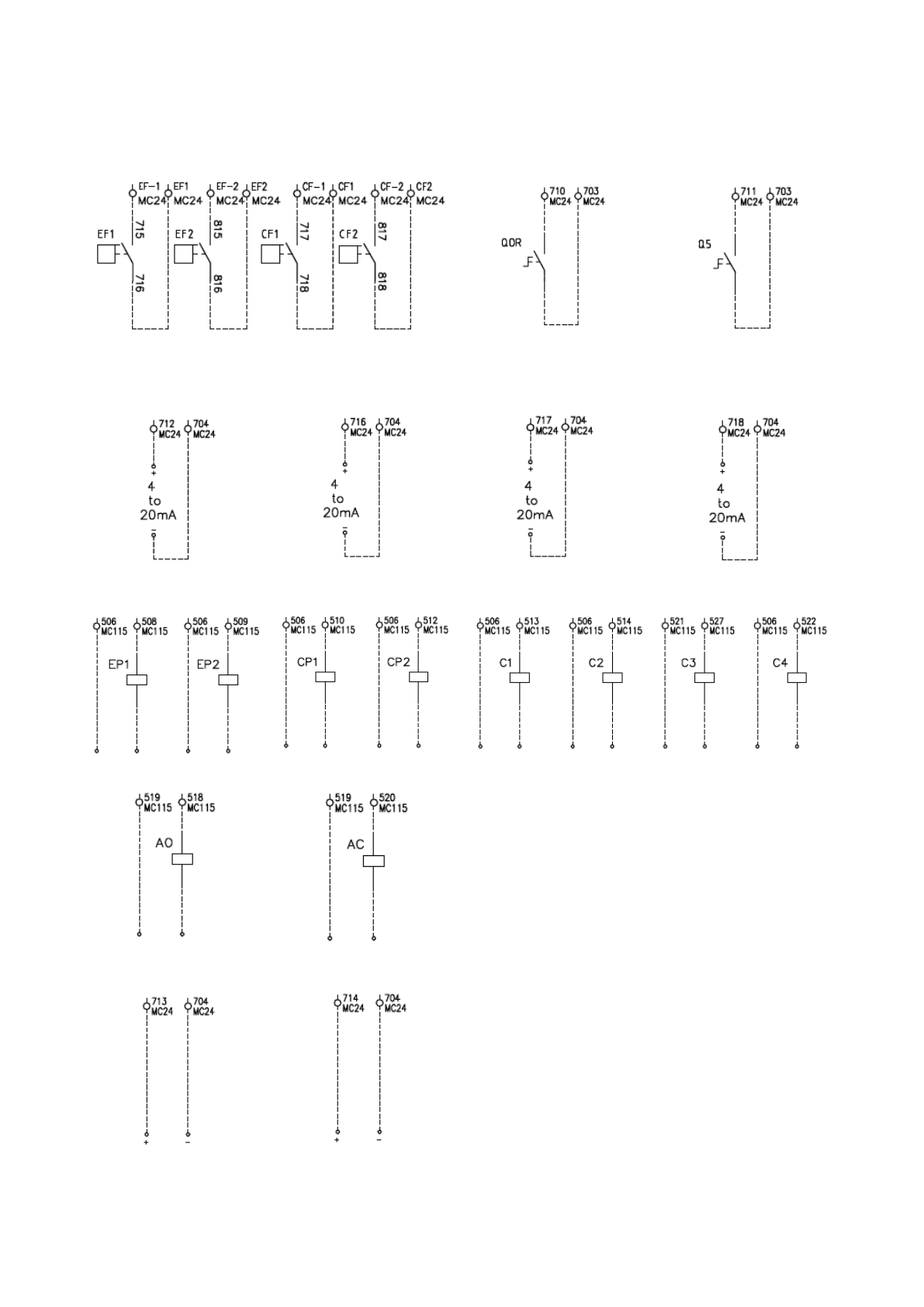

Рисунок 6 – Схема полевой проводки
Клеммы цифровых вводов
Переключатель потока
исп
Переключатель потока
конд
Дистанционный
запуск/остановка
Переключатель ражима
Клеммы аналоговых вводов
Сброс выходной воды
Требуемый предел
GPM исп
GPM конд
Клеммы цифровых выводов
Насос воды исп #1-2
Насос воды конд #1-2
Фаза башни #1-4
Сигнал НО
Сигнал НЗ
Клеммы аналоговых выводов
0-
10Нпт
Перепускной клапан
башенного охладителя
0-
10Нпт
Башенный охладитель VFD
Содержание
- 2 ВАЖНО; ПРЕДУПРЕЖДЕНИЕ; Примечание по электробезопасности
- 4 Индекс
- 6 Общая информация; ДОКУМЕНТЫ И ЧАСТЬ ЭТОГО РУКОВОДСТВА
- 7 Терминология
- 8 Технические характеристики; EWWD
- 9 Эксплуатационные ограничения; Хранение
- 10 Рисунок 1 - Рабочие пределы; Операционный конверт
- 11 Монтажная работа; Перевозка груза; Острые края могут привести к травмам. Избегайте прямого контакта.; Руководство по эксплуатации Панели управления; сохранить спокойствие; Перемещение и подъем
- 12 Рисунок 2 - LПодъем устройства; Позиционирование и сборка; должен быть установлен на входе трубопровода машины.; Минимальные требования пространства
- 13 Перед изоляцией водопровода убедитесь, что нет утечки.; ВНИМАНИЯ
- 15 Опорожнение и чистка теплообменника в зимний период; Потеря защиты потока; конденсатор
- 19 Трехходовый конденсатор
- 20 Цепь хладагента предохранительных клапанов
- 21 Электроустановка; Общие технические условия; ПРЕДОСТЕРЕЖЕНИЕ; Таблица 2 - Электрические данные
- 22 Электрические компоненты; Кабели питания (специальный трубопровод); Разводка питания; Таблица далее служет только для определения размеров; разбалансировка фазных токов
- 24 Установите привод далеко от источника трансформатора.
- 26 Обратите внимание, что Охладитель Б не имеет платы изоляции.
- 27 Последовательность действий; Руководство по эксплуатации (настоящая редакция)
- 28 Эксплоатация; Обязанности оператора
- 29 Использование с местными генераторами; Калибровка генератора; ВНИМАНИЕ; Контроль мощности охладителя; Описание устройства:
- 33 Компрессор; Daikin EWWD F; Рисунок 10 – Компрессор Turbocor; Корпус
- 35 Проверка перед запуском; Общее; Дисбаланс напряжения между тремя фазами не должен превышать
- 36 Электроснабжение; между фазами не должен превышать; Дисбаланс напряжения электропитания
- 37 Предварительная проверка перед запуском системы; Вода конденсатора; за две недели до запуска
- 38 Ступенчатое изменение компрессоров вкл и выкл; Выброс и срыв; Выключение; Панель интерфейса оператора,
- 39 Ежегодное выключение
- 40 Таблица 5 - Типичные условия работы с блока на 100%
- 41 Техническое обслуживание системы; Обслуживание компрессора
- 42 Зарядка хладагента
- 44 Процедура пополнения хладагента
- 45 Стандартные проверки
- 46 Тестовой лист; Измерения со стороны воды
- 47 Обслуживание и гарантия; Машина не может функционировать вне установленных пределов; Важная информация об используемом хладагенте; GW; Утилизация
