  D

–EIMAC00907–16EN - 12/20


Evaporator

and

recovery

exchangers

anti-freeze

protection

All  evaporators  are  supplied  with  a  thermostatically  controlled
anti-freeze  electrical  resistance,  which  provides  adequate  anti-
freeze protection at temperatures as low as

–25°C.

However,  unless  the  heat  exchangers  are  completely  empty
and  cleaned  with  anti-freeze  solution,  additional  methods
should also be used against freezing.
Two  or  more  of  below  protection  methods  should  be
considered when designing the system as a whole:



Continuous  water  flow  circulation  inside  piping  and
exchangers



Addition  of  an  appropriate  amount  of  glycol  inside  the
water circuit



Additional heat insulation and heating of exposed piping



Emptying  and  cleaning  of  the  heat  exchanger  during  the
winter season

It  is  the  responsibility  of  the  installer  and/or  of  local
maintenance  personnel  to  ensure  that  described  anti-freeze
methods  are  used.  Make  sure  that  appropriate  anti-freeze
protection  is  maintained  at  all  times.  Failing  to  follow  the
instructions  above  could  result  in  unit  damage.  Damage
caused by freezing is not covered by the warranty.


Installing the flow switch

To  ensure  sufficient  water  flow  through  the  evaporator,  it  is
essential  that  a  flow  switch  be  installed  on  the  water  circuit.

The  flow  switch  can  be  installed  either  on  the  inlet  or  outlet
water  piping.  The  purpose  of  the  flow  switch  is  to stop the  unit
in  the  event  of  interrupted  water  flow,  thus  protecting  the
evaporator from freezing.
The  manufacturer  offers,  as  optional,  a  flow  switch  that  has
been selected for this purpose.
This  paddle-type  flow  switch  is  suitable  for  heavy-duty  outdoor
applications (IP67) and pipe diameters in the range of 1” to 6”.
The flow switch is provided with a clean contact which must be
electrically  connected  to  terminals  shown  in  the  wiring
diagram.
Flow  switch  has  to  be  tune  to  intervene  when  the  evaporator
water flow is lower than 50% of nominal flow rate.


Heat recovery

Units may be optionally equipped with heat recovery system.
This  system  in  made  by  a  water  cooled  heat  exchanger
located  on  the  compressors  discharge  pipe  and  a  dedicated
management of condensing pressure.
To  guarantee  compressor  operation  within  its  envelope,  units
with  heat  recovery  cannot  operate  with  water  temperature  of
the heat recovery water lower than 28°C.
It  is  a  responsibility  of  plant  designer  and  chiller  installer  to
guarantee  the  respect  of  this  value  (e.g.  using  recirculating
bypass valve)

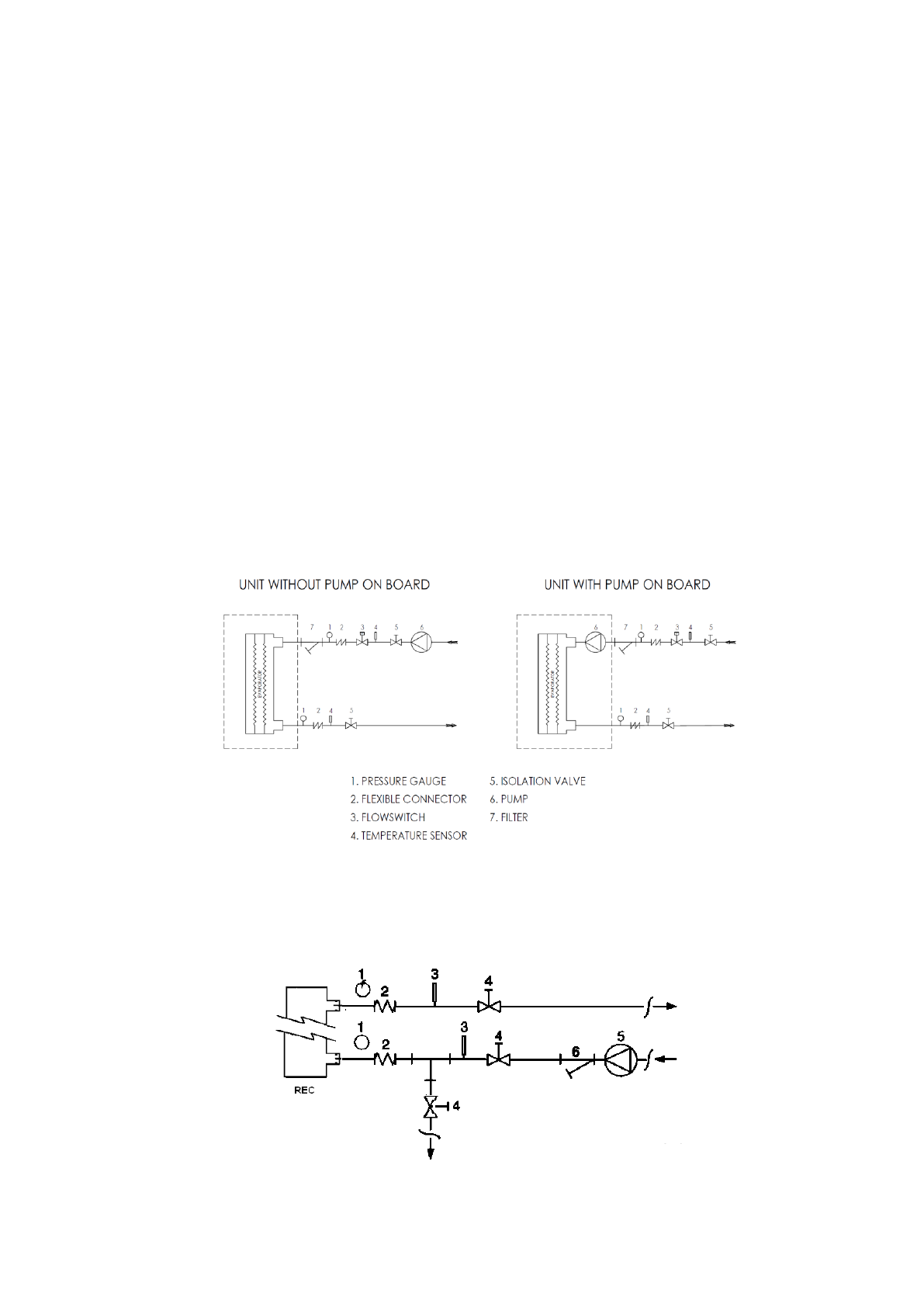

Figure 6 - Water piping connection for evaporator

1.

Pressure Gauge

2.

Flexible connector

3.

Flow switch

4.

Temperature probe

5.

Isolation Valve

6.

Pump

7.

Filter

Figure 7 - Water piping connection for heat recovery exchangers

1.

Pressure Gauge

2.

Flexible connector

3.

Temperature probe

4.

Isolation Valve

5.

Pump

6.

Filter
