The  minimum  distances,  reported  above,  ensure  functionality
of  the  chiller  in  most  applications.  However,  there  are  specific
situations  which  include  multiple  chiller  installations:  in  this
case the following recommendations are to be followed:

Multiple  chiller  installed  side  by  side  in  a  free  field  with
dominant wind.

Considering  an  installation  in  areas  with  a  dominant  wind  from
a specific direction (as shown in the Fig.5):



Chiller  N°1:  is  performing  normally  without  any
ambient over-temperature



Chiller  N°  2:  is  working  in  a  warmed  ambient.  The
first  circuit  (from  the  left)  is  working  with  air
recirculating  from  Chiller  1  and  the  second  circuit  to
the  recirculating  air  from  the  chiller  N°1  and
recirculation from itself.



Chiller  N°  3:  circuit  on  the  left  is  working  in  a  over-
temperature ambient due to the recirculating air from
the  other  two  chillers,  circuit  on  the  right  is  working
quite normally.

In  order  to  avoid  the  hot  air  recirculation  due  to  dominant
winds,  the  installation  where  all  chillers  are  aligned  to  the
dominant wind is preferred (see figure below):


Multiple chiller installed side by side in a compound.

In  case  of  compounds  with  walls  of  the  same  height  of  the
chillers or higher, the installation is not recommended. Chiller 2
and  chiller  3  work  with  sensible  higher  temperature  due  to  the
enhanced  recirculation.  In  this  case  special  precautions  must
be taken in to account according to the specific installation (eg:
louvered  walls,  install  the  unit  on  base  frame  in  order  to
increase the height, ducts on the discharge of the fans, high lift
fans, etc).

All  the  above cases  are  even more  sensitive  in case  of  design
conditions close to the limits of the unit operating envelope.

NOTE:  Daikin  cannot  be  considered  responsible  in  case  of
malfunctions  generated  by  hot  air  recirculation  or  insufficient
airflow  as  result  of  improper  installation  if  the  above
recommendations are ignored.

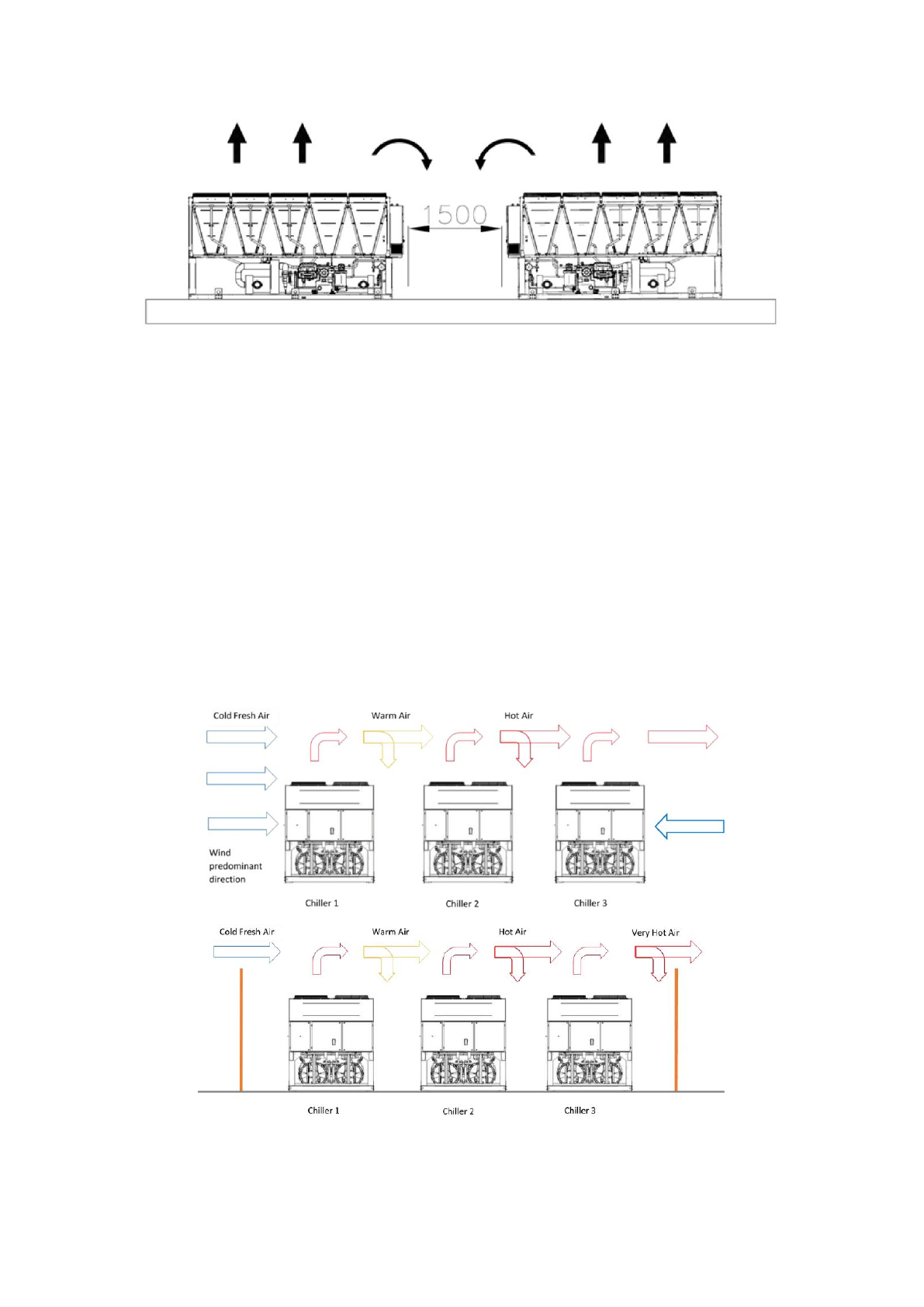

Figure 5

– Multiple Chiller Installation
