D - EIMAC00204-14EU - 21/152

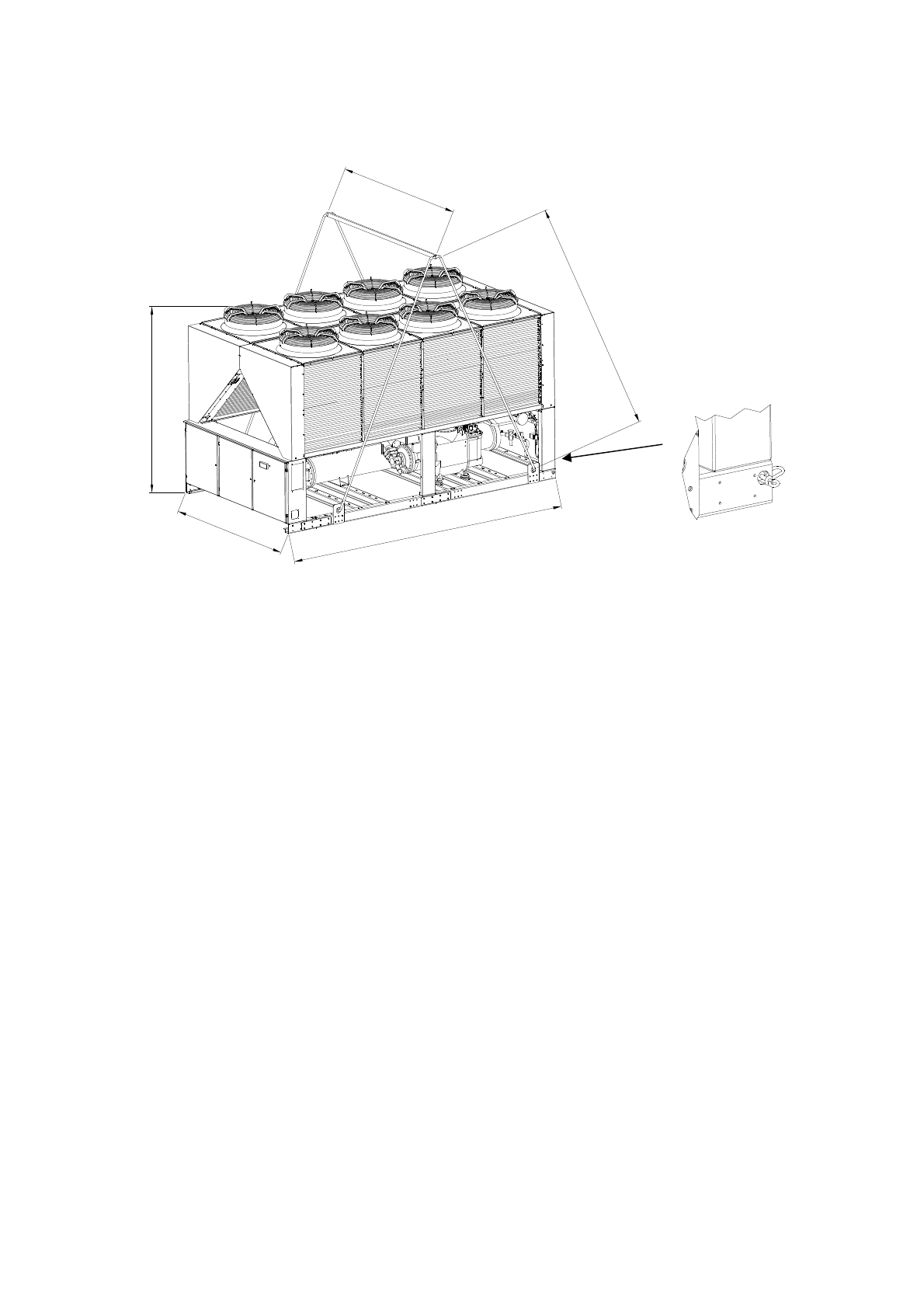

Abbildung 3 – Anheben der Einheit
Für die ebenerdige Installation muss ein ausreichend tragfähiges
Betonfundament mit mindestens 250 mm Dicke bereitgestellt werden, das
breiter als die Einheit ist.
Wenn die Einheit an einem für Personen und Tiere leicht zugänglichen Ort
installiert wird, sollten für die Sektionen des Verflüssigers und des Verdichters
Schutzgitter installiert werden.
Um die besten Leistungen am Installationsort zu erreichen, sollten folgende
Anweisungen und Vorsichtsmaßnahmen beachtet werden:
−
Rückfluss des Luftstroms vermeiden.
−
Sicherstellen, dass der Luftstrom nicht durch Hindernisse behindert wird.
−
Sicherstellen, dass die Fundamente belastbar und solide sind, um Lärm
und Vibrationen zu reduzieren.
−
Einheit möglichst nicht an besonders staubigen Orten installieren, um die
Verschmutzung der Verflüssigerregister zu reduzieren.
−
Das in der Anlage zirkulierende Wasser muss besonders sauber sein, alle
Spuren von Öl und Rost müssen entfernt werden. An der Zulaufleitung zur
Einheit ist ein mechanischer Wasserfilter zu installieren.
Mindestabstände
Um eine optimale Belüftung der Verflüssigerregister zu gewährleisten, ist die
Einhaltung der Mindestabstände an allen Einheiten von grundlegender
Bedeutung.
Bei der Wahl des Aufstellungsortes und zur Gewährleistung eines einwandfreien
Luftstroms sind folgende Faktoren zu beachten:
−
Rückstrom warmer Luft vermeiden.
−
Ungenügende Luftzufuhr zum luftgekühlten Verflüssiger vermeiden.
Beide Bedingungen können zu einer Zunahme des Kondensationsdrucks
führen, was die Energieeffizienz und das Kühlvermögen reduziert.
Die Einheit muss an allen Seiten für Wartungsarbeiten nach der Installation
zugänglich sein.
Der vertikale Luftauslass darf nicht behindert sein.
Wenn die Einheit von Wänden oder Hindernissen umgeben ist, die die gleiche
Höhe wie die Einheit haben, ist diese in einem Abstand von nicht weniger als
2500 mm zu installieren. Wenn diese Hindernisse höher sind, ist die Einheit in
einem Abstand von nicht weniger als 3000 mm zu installieren.
Wenn die Einheit installiert wird, ohne die für Wände bzw. vertikale Hindernisse
empfohlenen Mindestabstände zu beachten, kann es zu einer Kombination aus
Rückfluss warmer Luft und/oder ungenügender Luftzufuhr zum luftgekühlten
Verflüssiger kommen, was zu einer Reduzierung der Leistung und Effizienz
führen kann.
In jedem Fall wird der Mikroprozessor den Betrieb der Einheit an die neuen
Betriebsbedingungen anpassen, indem die unter bestimmten Umständen
verfügbare Maximalleistung abgegeben wird, auch wenn der seitliche Abstand
geringer als empfohlen ist, es sei denn die Betriebsbedingungen beeinträchtigen
die Sicherheit des Personals oder die Betriebssicherheit der Einheit.
Wenn zwei oder mehr Einheiten direkt nebeneinander aufgestellt werden, sollte
ein Mindestabstand von 3600 mm zwischen den Verflüssigerreihen eingehalten
werden.
Weitere Lösungen sind bei einem Vertreter des Herstellers zu erfragen.
Schallschutz
Wenn die Schallemissionspegel besondere Maßnahmen erfordern, ist
besonders auf die Isolierung der Einheit von ihrem Gestell zu achten. Dazu sind
geeignete Schwingungsdämpfer einzubauen, die als Sonderzubehör geliefert
werden. Elastische Kupplungen sind auch an den Wasseranschlüssen zu
einzubauen.
Wasserleitungen
Bei der Planung der Leitungsführung ist die Zahl von Bögen und vertikalen
Richtungsänderungen möglichst gering zu halten. Auf diese Weise werden die
Installationskosten deutlich gesenkt und die Leistungen der Anlage verbessert.
Das Wassersystem muss über folgendes verfügen:
1.
Schwingungsdämpfer zur Reduzierung der Vibrationsübertragung auf
den Unterbau.
2.
Absperrventile zum Trennen der Einheit von der Anlage während der
Wartung.
3.
Manuelle oder automatische Entlüftungsvorrichtung an der höchsten und
Entwässerungsvorrichtung an der tiefsten Stelle der Anlage.
4.
Verdampfer und Vorrichtung zur Wärmerückgewinnung, die nicht an der
höchsten Stelle der Anlage angeordnet sein dürfen.
5.
Eine geeignete Vorrichtung, um den Wasserdruck in der Anlage zu
halten (Ausdehnungsgefäß usw.).
6.
Anzeigen für Wasserdruck und -temperatur, die den Techniker bei der
Wartung unterstützen.
2
3
5
5
4
0
0
0
240
0
223
4
L
