Инструкция по монтажу
6
EKHWE150~300A3V3 + EKHWE200+300A3Z2
Резервуар для горячей воды для бытового потребления для
воздушно-водяной системы, работающей в режиме теплового насоса
4PW43396-1G – 2015.11

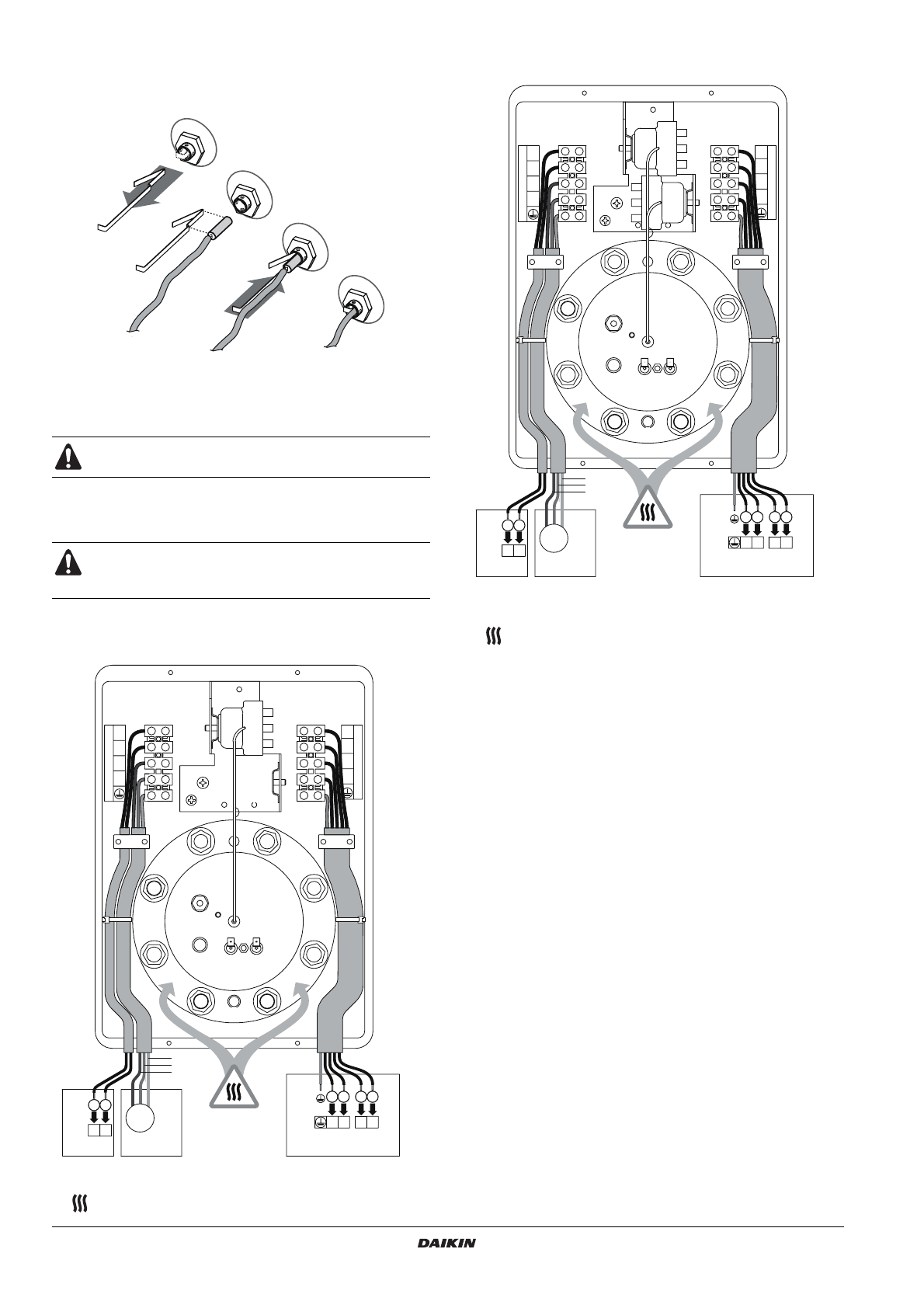

Термистор и кабель термистора
Вставьте термистор как можно глубже в гнездо термистора.
Закрепите его с помощью прилагаемой пружины.
Расстояние между кабелем термистора и кабелем электро-
питания всегда должно быть не менее 5 см во избежание
передачи электромагнитных помех по кабелю термистора.
Порядок действий
Соединения,
которые
необходимо
выполнить
в
электрической коробке резервуара для горячей воды для
бытового потребления
1
Для модели EKHWE*V3: подсоедините электропитание
вспомогательного нагревателя и кабель реле защиты от
перегрева, как показано на электрической схеме ниже.
При монтаже моделей семейства Z2 необходимо выполнить
следующие соединения:
2
Обеспечьте отсутствие натяжения кабеля.
Соединения,
которые
необходимо
выполнить
в распределительной коробке агрегата
3
Смонтируйте контактор с проводкой (K3M), автомат
защиты (F2B) и клеммные колодки (X3M, X4M). Контактор
необходимо закрепить двумя прилагаемыми винтами
контактора, а клеммные колодки — двумя само-
нарезающими винтами на каждую колодку.
4
Вставьте разъём, подключенный к контактору K3M,
в гнездо X13A на плате.
5
Вставьте разъём кабеля термистора в гнездо X9A на плате.
6
Подсоедините провода заземления клеммных колодок X3M
и X4M к винту заземления.
7
Подсоедините электропитание вспомогательного нагрева-
теля и кабель реле защиты от перегрева (приобретается на
внутреннем рынке) к клеммам заземления, 1 и 2 колодки
X4M и клеммам 13 и 14 колодки X2M.
8
Подсоедините кабель электропитания вспомогательного
нагревателя к клеммной колодке X3M.
9
Прикрепите кабели с помощью стяжек к креплениям
стяжек для устранения натяжения.
10
Установите
DIP-переключатель
SS2-2
на
плате
в положение ON.
11
При выводе кабелей проследите за тем, чтобы они не
препятствовали установке крышки агрегата.
Перед проведением всех электромонтажных работ
отключайте электропитание.
Обязательно изолируйте кабель электропитания от
поверхности смотрового отверстия либо используйте
кабель, способный выдерживать температуру до 90°C.
YLW
Жёлтый
BRN
Коричневый
GRN
Зелёный
BLU
Синий
Может нагреваться
Unit
Агрегат
1
3
4
2
Unit
19
20
P1
P2
14
13
1
2
YLW/GRN
BLU
BRN
YLW/GRN
P
19
20
19 20
19 20
2 1
13 14
2 1
13 14
X2M
X2M
X4M
Unit
EKSOLHW
X10M
X9M
YLW
Жёлтый
BRN
Коричневый
GRN
Зелёный
BLU
Синий
Может нагреваться
Unit
Агрегат
Unit
19
20
P1
P2
14
13
1
2
YLW/GRN
BLU
BRN
YLW/GRN
P
19
20
19 20
19 20
2 1
13 14
2 1
13 14
X2M
X2M
X4M
Unit
EKSOLHW
X10M
X9M
