EKHWE150~300A3V3 + EKHWE200+300A3Z2
Резервуар для горячей воды для бытового потребления для
воздушно-водяной системы, работающей в режиме теплового насоса
4PW43396-1G – 2015.11
Инструкция по монтажу
3
Основные компоненты
Защитные устройства
■
Реле
защиты
от
перегрева
—
вспомогательный
нагреватель в резервуаре для горячей воды для бытового
потребления оснащён реле защиты от перегрева. Реле
защиты от перегрева срабатывает, когда температура
становится
слишком
высокой.
Сработавшее
реле
необходимо вернуть в исходное состояние, нажав красную
кнопку на резервуаре для горячей воды для бытового
потребления (чтобы получить доступ к этой кнопке,
снимите крышку электрической коробки).
■
Клапан сброса давления — к соединению клапана сброса
давления необходимо подсоединить соответствующий
местным и общегосударственным нормативам приобре-
таемый на внутреннем рынке клапан сброса давления
с давлением открытия не более 10 бар.
Из выпускного отверстия клапана или другого устройства
сброса давления может капать вода.

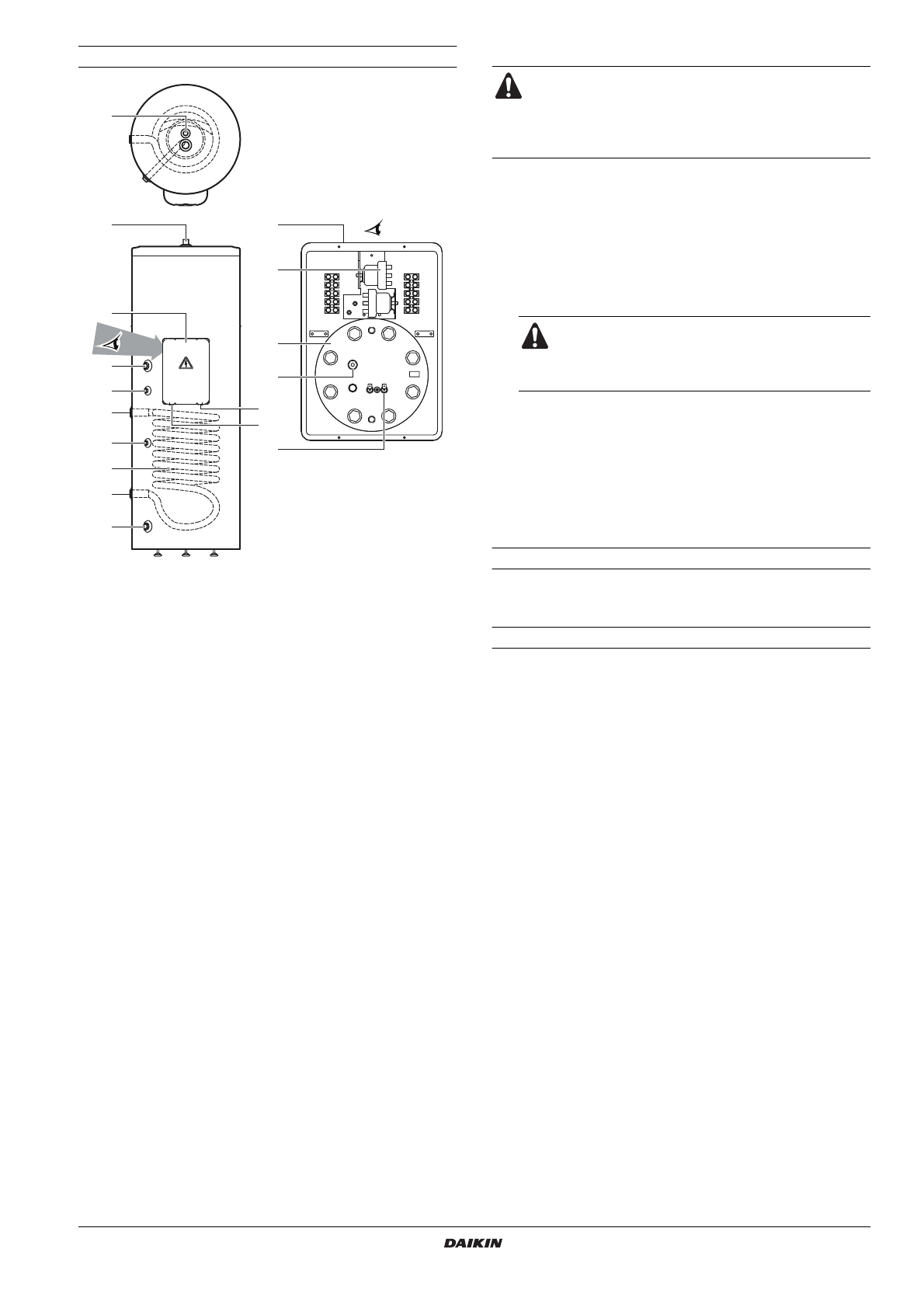

Общая схема
Общая схема, см.
рисунок 2
.
Правила монтажа
При монтаже резервуара для горячей воды для бытового
потребления соблюдайте следующие правила.
■
В месте установки не должен образовываться иней.
■
Позаботьтесь о том, чтобы в случае утечки вода не
причинила вреда месту установки и его окрестностям.
■
Необходимо использовать трубы размером не менее 1" (и
обеспечить уменьшение размера до 3/4" на входе
в резервуар), чтобы в трубах, соединяющих агрегат и
резервуар для горячей воды для бытового потребления,
присутствовал достаточный объём воды.
■
Установите резервуар для горячей воды для бытового
потребления в положение, позволяющее легко проводить
техническое обслуживание, помните — для доступа к элек-
трической коробке необходимо свободное пространство.
Смотрите зоны, закрашенные серым, на
рисунке 2
.
■
Обеспечьте подсоединение выпуска клапана сброса
давления и дренажа.
■
Во избежание обратного сифонирования рекомендуется
установить обратный клапан на входе воды в резервуар
для горячей воды для бытового потребления в соответст-
вии с местными и общегосударственными нормативами.
1
Анод
2
Соединение горячей воды
(3/4" MBSP)
(a)
(a) MBSP = Male British Standard Pipe (британская стандартная труба
с наружной резьбой)
3
Соединение клапана сброса давления
(1/2" MBSP)
(a)
4
Электрическая коробка
5
Рециркуляционное отверстие
(3/4" MBSP)
(a)
6
Гнездо термистора
7
Вход теплообменника
(3/4" FBSP)
(b)
(b) FBSP = Female British Standard Pipe (британская стандартная труба
с внутренней резьбой)
8
Змеевик теплообменника
9
Выход теплообменника
(3/4" FBSP)
(b)
10
Соединение холодной воды
(3/4" MBSP)
(a)
11
Отверстие для термистора для использования
с дополнительным комплектом для подключения
к солнечным батареям.
См. инструкцию по монтажу EKSOLHWAV1.
12
Электронагревательный элемент
13
Смотровой фланец
14
Термовыключатель
15
Ввод кабеля от агрегата
16
Ввод кабеля для использования с дополнительным
комплектом для подключения к солнечным батареям
A
3
2
5
6
4
7
11
8
9
10
4
1
15
16
12
13
14
A
■
Соединения клапанов сброса давления резер-
вуара для горячей воды для бытового потребле-
ния нельзя использовать ни для каких других
целей.
■
Не устанавливайте нагреватели без термореле.
Крышка
электрической
коробки
должна
открываться только аттестованным электриком.
Перед открытием крышки электрической коробки
отключайте электропитание.
