EKHWE150~300A3V3 + EKHWE200+300A3Z2
Резервуар для горячей воды для бытового потребления для
воздушно-водяной системы, работающей в режиме теплового насоса
4PW43396-1G – 2015.11
Инструкция по монтажу
5
7
8

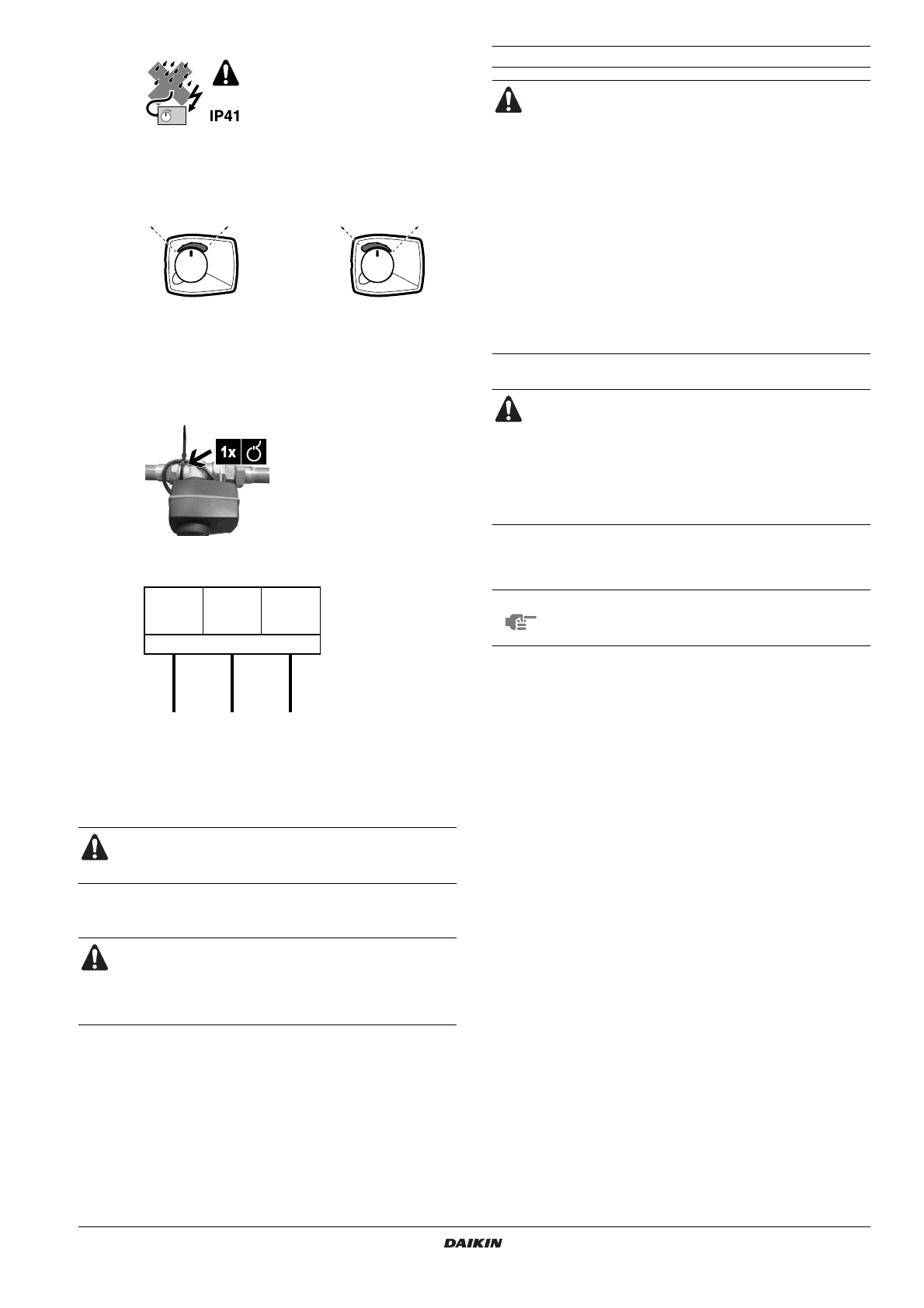

Наденьте шкалу на клапан, как показано ниже.
9
Обязательно прикрепите шнур питания к корпусу трёх-
ходового клапана с помощью приобретаемой по месту
монтажа стяжки с креплениями, образец которой
изображен на иллюстрации внизу.
10
Выполните электрические соединения агрегата, как
показано на приведённом далее рисунке:
Также см. чертёж на
странице 7
.
Подсоединение контуров циркуляции воды
1
Подсоедините вход воды и выход воды из теплообменника.
2
Подсоедините трубы подачи горячей и холодной воды.
3
Подсоедините клапан сброса давления (приобретается на
внутреннем рынке, давление открытия не более 10 бар).
Электропроводка
Требования к цепи электропитания и кабелям
Требования к кабелям и характеристики кабелей сморите
в разделе
«Электропроводка»
инструкции
по
монтажу,
прилагаемой к агрегату.
Резервуар для
горячей воды
бытового
потребления
Комнатное
отопление
Резервуар для
горячей воды
бытового
потребления
Установка, показанная на
рис. B и рис. C
Установка, показанная на
рис. A и рис. D
8
9
10
Трёхходовой клапан
BRN
BLU
BLK
L
N
Y
Обязательно
используйте
для
подсоединения
диэлектрические
муфты
во
избежание
электрохимической коррозии.
Если к устройству сброса давления подсоединяется
отводная труба, её необходимо подсоединить так,
чтобы она по всей своей длине была направлена вниз
и находилась в среде, в которой не образовывается
иней. Труба должна открыто выходить в атмосферу.
■
В стационарную проводку необходимо включить
главный выключатель или другие средства
разъединения по всем полюсам в соответствии
с действующими местными и общегосударст-
венными нормативами.
■
Монтаж электропроводки и других электрических
компонентов
системы
должен
выполняться
только аттестованным электриком в строгом
соответствии с общеевропейскими и националь-
ными стандартами и правилами.
■
Электрические подключения должны произ-
водиться в соответствии с электрическими
схемами, поставляемыми вместе с агрегатом, и
приведенными ниже инструкциями.
■
Резервуар для горячей воды для бытового
потребления должен быть заземлён через
агрегат.
■
Для питания системы необходима отдельная цепь
электропитания. Не допускается подключение
к цепи электропитания, которая уже питает
другие потребители.
■
Используйте одну отдельную цепь электро-
питания для питания агрегатов, резервного
нагревателя и резервуара для горячей воды для
бытового потребления.
ПРИМЕЧАНИЕ
Кабель электропитания необходимо выбирать
в соответствии с местными и общегосударст-
венными нормами.
