Инструкция по монтажу
4
EKHWE150~300A3V3 + EKHWE200+300A3Z2
Резервуар для горячей воды для бытового потребления для
воздушно-водяной системы, работающей в режиме теплового насоса
4PW43396-1G – 2015.11
Установка резервуара для горячей воды для
бытового потребления
1
Проверьте,
все
ли
принадлежности
прилагаются
к резервуару для горячей воды для бытового потребления
(см. раздел
«Принадлежности» на странице 1
).
2
При монтаже на полу установите резервуар для горячей
воды для бытового потребления на ровную поверхность.
При необходимости отрегулируйте положение ног внизу.
При
монтаже
на
стене
(только
для
модели
EKHWET150A3V3) убедитесь в прочности стены. В обоих
случаях проследите за тем, чтобы резервуар для горячей
воды для бытового потребления был смонтирован ровно.
3
Проследите за тем, чтобы было оставлено пространство
для проведения технического обслуживания, как указано
на
рисунке 2
.
Подсоединение контуров циркуляции воды
Подробную информацию о подсоединении контуров циркуляции
воды и трёхходового клапана с электроприводом смотрите
в главе «Примеры типового применения» инструкции по
монтажу, прилагаемой к агрегату.
Обязательно заизолируйте все водяные трубопроводы и
соединения.

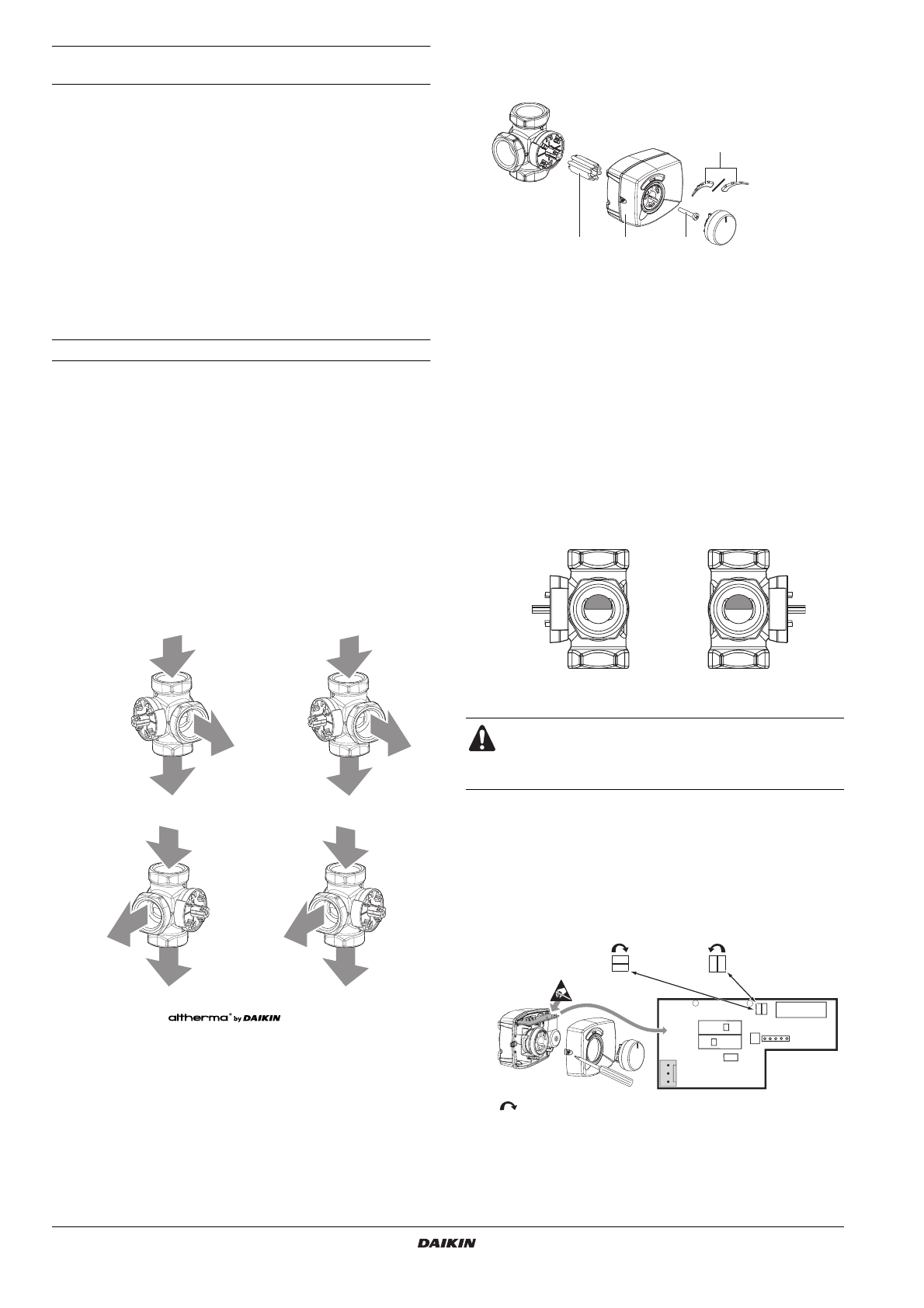

Подсоединение 3-ходового клапана
1
Перед
выполнением
подсоединения
ознакомьтесь
с
рисунком 3
.
2
Положение монтажа
Рекомендуется подсоединять трёхходовой клапан как
можно ближе к агрегату. Его можно смонтировать в одной
из приведённых ниже четырех конфигураций.
3
Распакуйте корпус и электромотор трёхходового клапана.
Проверьте наличие перечисленных ниже принадлежностей
в комплекте с электромотором.
4
Установите трёхходовой клапан в систему трубопроводов
• Проследите за расположением вала таким образом,
чтобы
можно
было
монтировать
и
заменять
электромотор.
• Надев втулку на клапан, поверните его в среднее
положение индикаторной панели.
Убедитесь в том, что положение клапана соответствует
показанному на приведённом ниже рисунке. Он должен на
50% блокировать выходное соединение, ведущее к резер-
вуару для горячей воды бытового потребления, и также на
50%
блокировать
выходное
соединение,
ведущее
к системе отопления помещения.
5
Если монтаж выполняется, как показано на
Рис. A
или
Рис. D
, откройте крышку электромотора клапана, отпустив
винт, и измените положение перемычки в соответствии
с необходимым направлением вращения клапана.
По умолчанию на заводе перемычка ставится в положение,
соответствующее установке согласно
Рис. B
и
Рис. C
.
6
Насадите электромотор на втулку.
При выполнении этой операции старайтесь не повернуть
втулку, чтобы сохранить положение клапана, заданное при
выполнении действий, предусмотренных шагом
4
.
Рис. A
Рис. B
Рис. C
Рис. D
1
От агрегата
2
К резервуару для горячей воды бытового потребления
3
К обогреву помещения
1
2
3
1
3
2
1
2
3
1
3
2
1
Втулка
2
Крышка электромотора клапана
3
Винт
4
Шкала
Установка, показанная на
Рис. A
и
Рис. B
Установка, показанная на
Рис. C
и
Рис. D
Если клапан не установить в данное положение до
монтажа электромотора, то во время эксплуатации
клапан будет пропускать как воду бытового потребле-
ния, так и поток в систему отопления помещения.
Установка, показанная на
Рис. A
и
Рис. D
Установка, показанная на
Рис. B
и
Рис. C
Направление вращения клапана
1
2
3
4
L
N
Y
DIR
2P
