EKEQMCBAV3

Комплект дополнительного оборудования для подключения конденсаторных агрегатов
Daikin к приобретаемым на внутреннем рынке кондиционерам воздуха

4P383213-1 – 2014.08

Инструкция по монтажу и эксплуатации

6

4

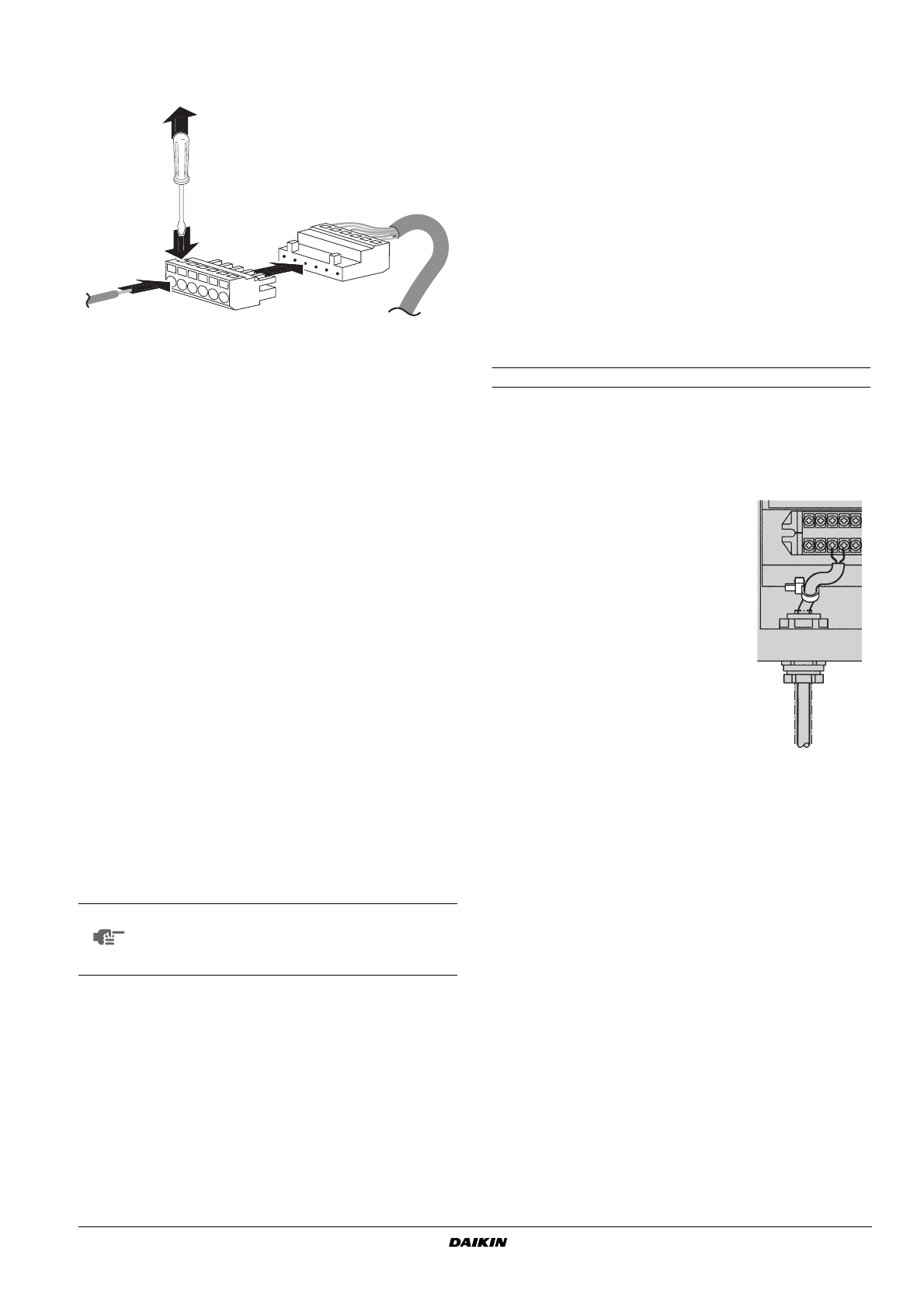

Подключите  провода  кабеля  к  клеммному  разъёму  в  соот-
ветствии  с  электрической  схемой,  используя  маленькую
отвертку и следуя показанным инструкциям.

5

Закрывая  крышку  блока  комплекта  клапана,  проследите
за  тем,  чтобы  не  оказались  зажаты  электропроводка  и
изоляция.

6

Закройте крышку комплекта клапана, завернув 4 винта M5.

Установка электрического блока
управления

(см.

рисунок 3

)

Механическая установка

1

С помощью подвесных скоб зафиксируйте блок управления
на установочной поверхности.

Используйте 4 винта (для отверстий

Ø

6 мм).

2

Откройте крышку блока управления.

3

Для  электропроводки:  см.  абзац

«Монтаж  электропроводки»

на странице 6

.

4

Установите винтовые гайки.

5

Закройте ненужные отверстия заглушками (закрывающими
колпачками).

6

По  окончании  установки  закройте  крышку  и  надежно
зафиксируйте  ее  во  избежание  попадания  воды  в  блок
управления.

Монтаж электропроводки

■

Монтаж  электрических  соединений  и  элементов  должен
выполняться  только  аттестованным  электриком  в  строгом
соответствии  с  действующими  целевыми  положениями
международных,  европейских,  общегосударственных  и
местных предписаний, законодательных актов, стандартов,
нормативов и правил.

■

Используйте только медные провода.

■

В  стационарную  проводку  необходимо  включить  главный
выключатель  или  другие  средства  разъединения  по  всем
полюсам  в  соответствии  с  действующими  местными  и
общегосударственными нормативами.

■

Сечение  силовых  кабелей,  подключаемых  к  наружному
агрегату,

номинал

размыкателя,

выключателя

цепи

питания,  проводки  и  схема  подключения  приведены
в инструкции по монтажу наружного агрегата.

■

В  линии  электропитания  следует  установить  устройство
защитного отключения и плавкий предохранитель.

Подключение проводки внутри блока управления

1

Для  подключения  к  наружному  агрегату  и  пульту
управления (приобретается на внутреннем рынке):

Вытяните  проводку  через  винтовую  гайку  и  крепко
затяните  гайку  —  это  надежно  защитит  проводку  от
вырывания и от воздействия воды.

2

На  кабели  необходимо  установить
дополнительные

ослабители

натяжения.

Стяните

кабель

установленной обхватной петлей.

Меры предосторожности

■

Кабель  термистора  и  провод  пульта  дистанционного
управления  должны  находиться  на  расстоянии  не  менее
50 мм  от  силовой  электропроводки  и  от  проводки,  идущей
на  пульт  управления.  В  противном  случае  электрические
наводки могут привести к сбоям в работе всей системы.

■

Применяйте только кабели указанных сечений и следите за
надежностью  контактов.  Содержите  проводку  в  порядке,
так,  чтобы  она  не  препятствовала  размещению  и
функционированию  другого  оборудования.  Помните,  что
ненадежные

контакты

могут

послужить

причиной

выделения  тепла,  поражения  электротоком  и  даже
возгорания.

1

Блок управления

2

Подвесные скобы

3

Основная печатная плата

4

Трансформатор

5

Клемма

6

Дополнительная плата (KRP4)

ПРИМЕЧАНИЕ

Убедитесь в том, что вокруг достаточно места для
проведения  технического  обслуживания.  Размеры
свободного

пространства,

необходимого

для

техобслуживания, см. на

рисунке 4

.

4

1

2

3
