EKEQMCBAV3

Комплект дополнительного оборудования для подключения конденсаторных агрегатов
Daikin к приобретаемым на внутреннем рынке кондиционерам воздуха

4P383213-1 – 2014.08

Инструкция по монтажу и эксплуатации

8

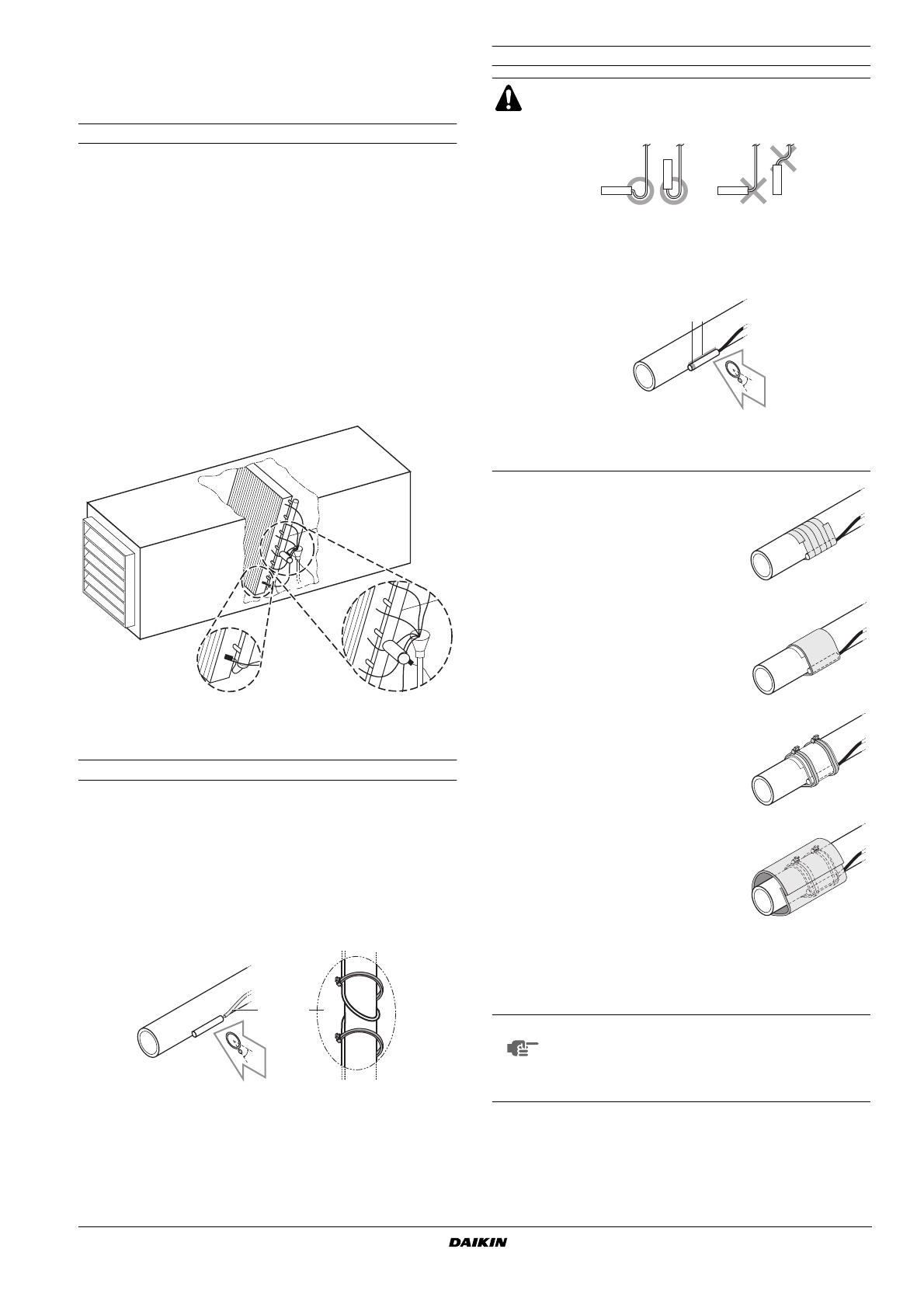

Установка термисторов

Термисторы хладагента

Место установки термистора

Правильная

установка

термисторов

является

залогом

эффективной работы всей системы:

1.

Жидкого хладагента (R2T)
Установите  термистор  за  распределителем  на  самом
холодном  ходе  теплообменника  (обратитесь  к  дилеру
компании-производителя теплообменника).

2.

Газообразного хладагента (R3T)
Установите  термистор  на  выходе  из  теплообменника  как
можно ближе к теплообменнику.

Необходимо

проверить,

защищен

ли

кондиционер

от

замерзания.  Такая

проверка

в

обязательном

порядке

выполняется во время пробного прогона.

Термистор  устанавливается  в  закрытом  месте,  например,
внутри  кондиционера  или  под  прикрытием,  где  до  него  нельзя
дотронуться случайно.

Установка кабеля термистора

1

Поместите  кабель  термистора  в  отдельную  защитную
трубку.

2

Во  избежание  ослабления  крепления  термистора  и  излиш-
него  натяжения  его  кабеля  всегда  устанавливайте  на
кабель

ослабитель

натяжения.

Натяжение

кабеля

термистора  и  ослабление  крепления  самого  термистора
может  привести  к  ухудшению  контакта  и  снижению
точности измерений.

Крепление термистора

1

Закрепите термистор с помощью
алюминиевой ленты
(приобретается на внутреннем
рынке) -- это обеспечит хорошую
теплопроводность.

2

Чтобы крепление термистора с
течением времени не ослабло,
оберните термистор (R2T/R3T)
резиновой пластиной, входящей в
комплект поставки.

3

Затяните термистор двумя
обхватными петлями.

4

Заизолируйте термистор
изоляционной пластиной,
входящей в комплект поставки.

Термистор воздуха

Термистор  воздуха  (R1T)  можно  установить  либо  в  помещении,
температурой  которого  необходимо  управлять,  либо  в  зоне
всасывания кондиционера.

1

Жидкого хладагента R2T

2

Газообразного хладагента R3T

1

2

1

2

45

°

■

Разместите  провод  термистора  немного  ниже
уровня  его  корпуса  —  это  позволит  избежать
скопления воды на термисторе.

■

Обеспечьте плотный контакт между термистором
и  кондиционером.  Наиболее  чувствительными
являются

верхние

части

термисторов

—

проследите  за  тем,  чтобы  они  находились
в контакте с кондиционером.

ПРИМЕЧАНИЕ

Для

управления

температурой

помещения

входящий  в  комплект  поставки  термистор  (R1T)
можно  заменить  комплектом  дополнительного
удаленного датчика KRCS01-1(A) (поставляется по
отдельному заказу).

2

1

45

°

1

Наиболее чувствительная часть термистора

2

Максимально увеличьте площадь контакта
