Инструкция по монтажу и эксплуатации

5

EKEQMCBAV3

Комплект дополнительного оборудования для подключения конденсаторных

агрегатов Daikin к приобретаемым на внутреннем рынке кондиционерам воздуха

4P383213-1 – 2014.08

■

При  пайке  с  азотной  продувкой  азот  должен  подаваться
в трубопровод  под  давлением  0,02  МПа  (этого  достаточно,
чтобы  он  начал  выступать  на  поверхность),  при  этом
необходимо установить редукционный клапан.

■

Подробную  информацию  смотрите  в  руководстве  по
наружному агрегату.

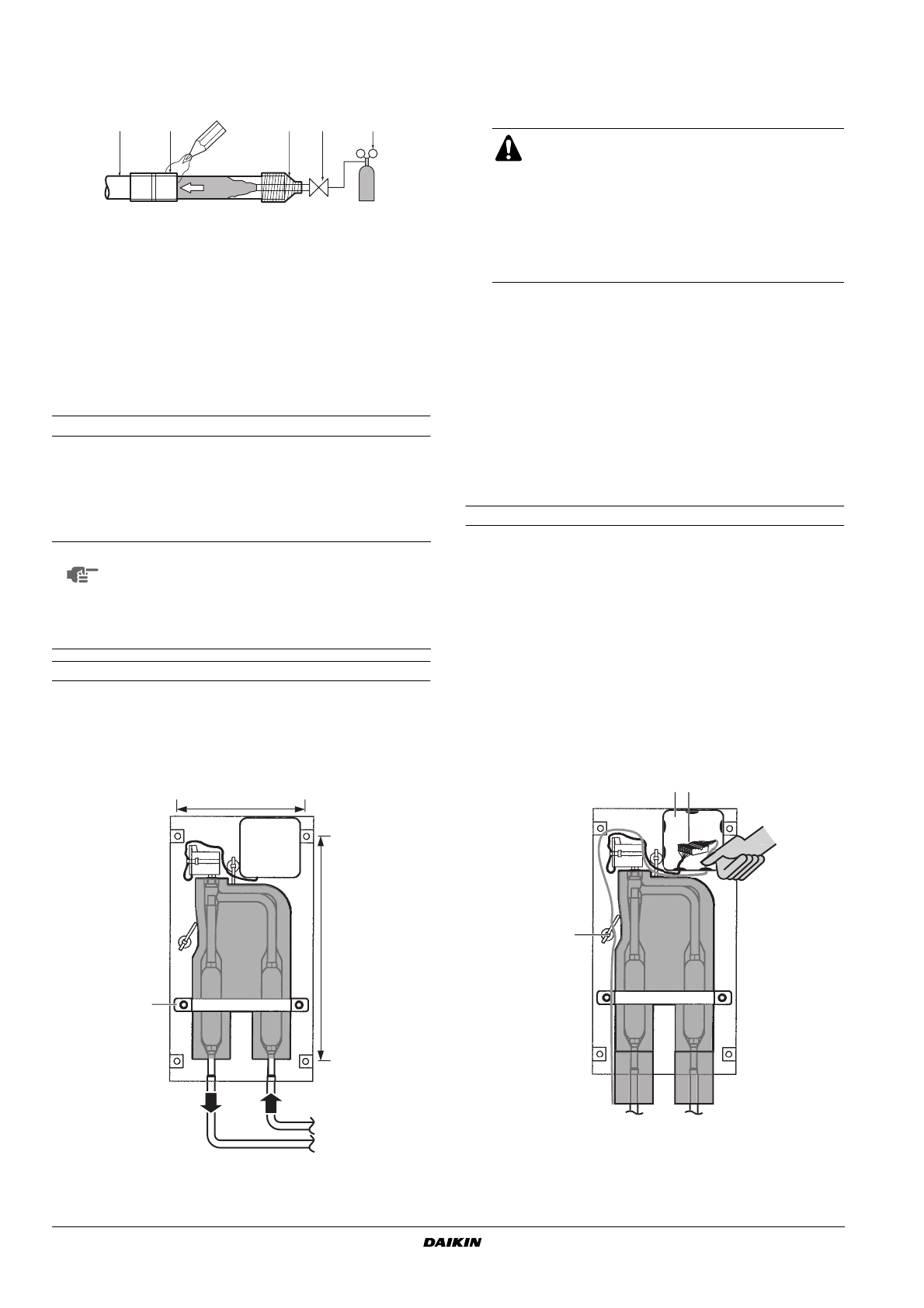

Установка комплекта расширительного клапана

Механическая установка

1

Снимите крышку комплекта клапана, отвернув 4 винта M5.

2

Просверлите  4  отверстия  в  нужных  местах  (размеры
указаны  на  рисунке  ниже)  и  надежно  закрепите  блок
комплекта  клапана  с  помощью  4  винтов,  ввернув  их
в отверстия диаметром 9 мм.

Пайка

Подробную информацию смотрите в руководстве по наружному
агрегату.

3

Подготовьте  подводные/отводные  трубопроводы  и  раз-
местите  их  прямо  перед  местом  соединения  (пока

не

спаивайте их).

4

Снимите зажим, фиксирующий трубы (С), отвернув 2 винта
M5.

5

Снимите верхнюю и нижнюю изоляцию труб.

6

Спаяйте трубопроводы.

7

После  пайки  верните  нижнюю  изоляцию  труб  на  место  и
закройте  ее  верхним  изоляционным  покрытием  (удалив
обшивку).

8

Установите  на  место  зажим,  фиксирующий  трубы  (С),
завернув 2 винта M5.

9

Убедитесь

в

том,

что

трубопроводы

полностью

заизолированы.

Изоляция  трубопроводов  должна  доходить  до  изоляции,
которую  вы  вернули  на  место  при  выполнении  действия  7.
Во  избежание  просачивания  конденсата  проследите  за
тем,  чтобы  не  было  зазоров  между  обеими  концами
(нанесите на соединение ленту с обеих сторон).

Монтаж электропроводки

1

Откройте крышку электрической коробки (А).

2

Выдавите

ТОЛЬКО

  второе  нижнее  отверстие  ввода

электропроводки  (B)  изнутри  наружу.  Не  повредите
мембрану.

3

Пропустите  кабель  клапана  (с  проводами Y1...Y6)  из  блока
управления

через

эту

мембрану

отверстия

ввода

электропроводки

и

подключите

провода

кабеля

к клеммному

разъёму

(С),

следуя

инструкциям

по

выполнению  действия  4.  Выведите  кабель  из  блока
комплекта  клапана,  как  показано  на  приведённом  ниже
рисунке,  и  закрепите  кабель  с  помощью  обхватной  петли
(D).  Более  подробную  информацию  смотрите  в  разделе

«Монтаж электропроводки» на странице 6

.

1

Трубопровод хладагента

2

Спаиваемые детали

3

Изолирующая обмотка

4

Ручной клапан

5

Редукционный клапан

6

Азот

ПРИМЕЧАНИЕ

■

Проследите  за  тем,  чтобы  расширительный
клапан был установлен вертикально.

■

Убедитесь в том, что вокруг достаточно места
для  проведения  технического  обслуживания.
Размеры  свободного  пространства,  необходи-
мого для техобслуживания, см. на

рисунке 5

.

A

Подвод из наружного агрегата

B

Выход на кондиционер

C

Зажим, фиксирующий трубы

1

2

3

4

5

6

6

192.5 mm

340

mm

C

B

A

■

Во  время  пайки  обязательно  остужайте
фильтры  и  корпус  клапана  с  помощью
влажной  ткани  и  следите  за  тем,  чтобы
температура корпуса на превышала 120°С.

■

Следите  за  тем,  чтобы  другие  части  —
электрическая  коробка,  обхватные  петли  и
провода  —  были  защищены  от  прямого
воздействия  высокой  температуры  во  время
пайки.

A C

D

B
