EKEQMCBAV3

Комплект дополнительного оборудования для подключения конденсаторных агрегатов
Daikin к приобретаемым на внутреннем рынке кондиционерам воздуха

4P383213-1 – 2014.08

Инструкция по монтажу и эксплуатации

2

Монтаж

■

Операции  монтажа  кондиционеров  описаны  в  прилагаемой
к ним инструкции по монтажу.

■

Не  включайте  кондиционер  без  термистора  выпускного
трубопровода  (R3T),  термистора  трубопровода  всасывания
(R2T)  и  датчиков  давления  (S1NPH,  S1NPL).  Работа  без
этих устройств приведет к перегоранию компрессора.

■

Не  допускается  эксплуатация  оборудования  во  взрыво-
опасной среде.

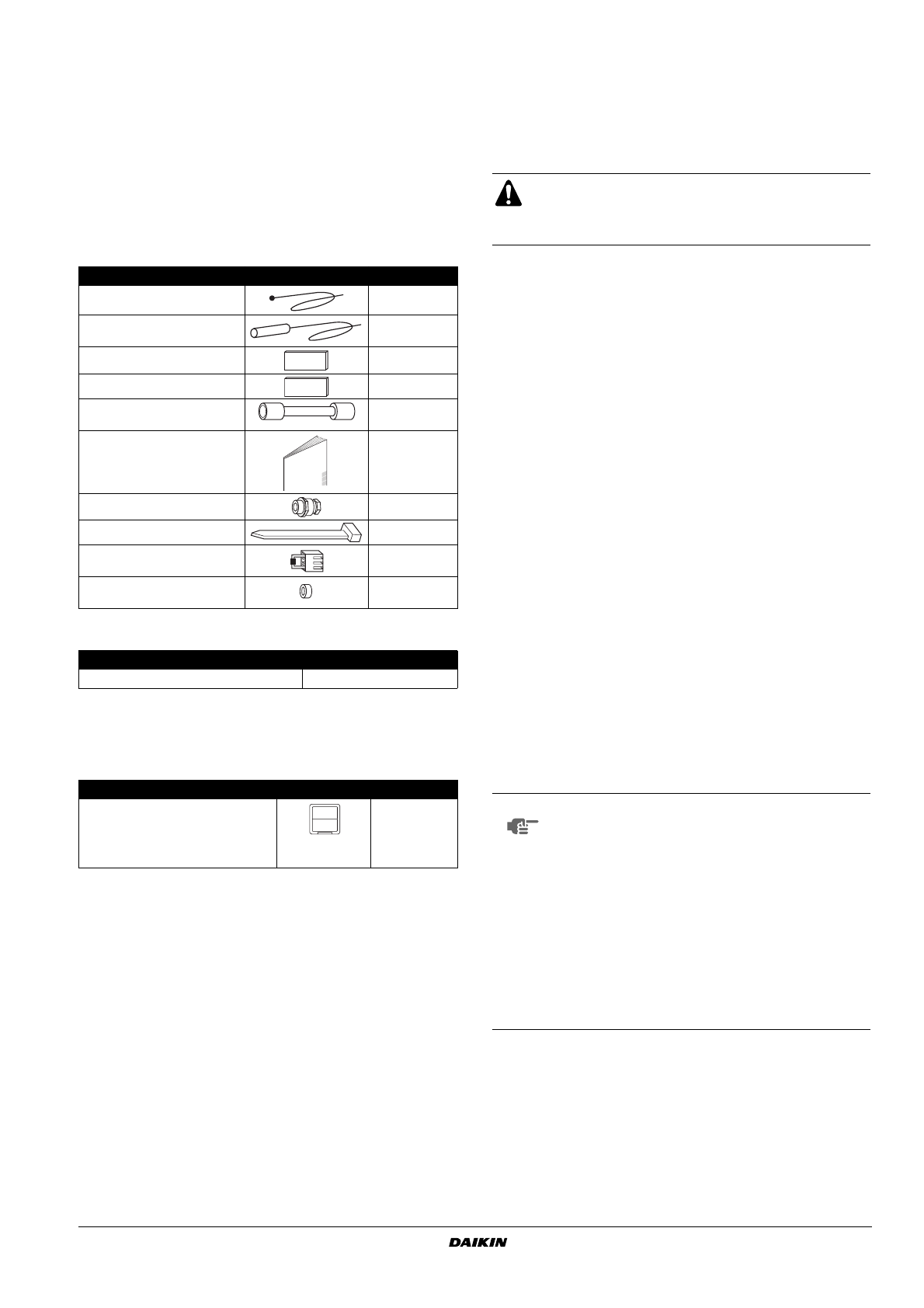

Принадлежности

Обязательные принадлежности

Инструкции  по  монтажу  смотрите  в  разделе

«Установка

комплекта расширительного клапана» на странице 5

.

Дополнительные принадлежности

Названия и назначение частей

(См.

рисунок 1

)

Предварительные операции перед
монтажом

■

Подробную  информацию  о  прокладке  труб  хладагента,
дополнительной  заправке  хладагента  и  подключении
проводки,  соединяющей  агрегаты,  см.  в  инструкции  по
монтажу наружного агрегата.

■

Меры  предосторожности  при  использовании  хладагента
R410A

■

При  использовании  этого  хладагента  необходимо
поддерживать

чистоту,

сухость

и

герметичность

системы.
- Чистота и сухость

Необходимо

исключить

возможность

попадания

в систему  посторонних  веществ  и  примесей  (в  том
числе минеральных масел и влаги).

- Герметичность

Внимательно  прочтите

«Монтаж  трубопроводов»  на

странице 4

  и  выполняйте  необходимые  действия

в соответствии с данной инструкцией.

■

Поскольку  R410A  является  смешанным  холодильным
агентом,  его  дозаправку  следует  осуществлять  только
в жидком  состоянии  (если  хладагент  находится  в  газо-
образном

состоянии,

его

состав

изменяется

и

нормальная работа системы нарушится).

■

Кондиционеры,  входящие  в  систему,  должны  иметь
теплообменники,  рассчитанные  на  применение  только
хладагента R410A.

Правила выбора кондиционера

Выбирайте  кондиционер  (приобретается  на  внутреннем  рынке)
в  соответствии  с  техническими  данными  и  ограничениями,
приведенными в

Таблице 1

.

Игнорирование

этих

ограничений

может

отрицательно

сказаться  на  сроке  службы,  рабочем  диапазоне  и  надежности
наружного агрегата.

Блок  управления  можно  использовать  только  с  тепловыми
насосами.

В  зависимости  от  теплообменника  необходимо  выбрать
подключаемый  EKEXV  (комплект  расширительного  клапана),
соответствующий этим ограничениям.

Количество

Термистор (R1T)

1

Термистор (R3T/R2T)
(кабель 2,5 м)

2

Изоляционная пластина

2

Резиновая пластина

2

Междупроводный
соединитель

6

Инструкция по монтажу и
эксплуатации

1

Винтовая гайка

9

Обхватная петля

6

Адаптер, задающий
производительность

10

Заглушка (закрывающий
колпачок)

1

EKEQMCBA

Комплект расширительного клапана

EKEXV

EKEQMCBA

Пульт дистанционного управления
- BRC1D528
- BRC1E52
- BRC2E52
- BRC3E52

1

Части и компоненты

1

Наружный агрегат

2

Блок управления

3

Кондиционер (приобретается на внутреннем рынке)

4

Трубопроводы (приобретаются на внутреннем рынке)

5

Комплект расширительного клапана

Электропроводка

6

Электропитание наружного агрегата

7

Проводка блока управления
(электропитание и связь между блоком управления и
наружным агрегатом)

8

Термисторы кондиционера

9

Электропитание и провода управления для кондиционера и
пульта управления (электропитание отдельно от наружного
агрегата)

10

Управление по термистору воздуха для кондиционера

11

Пульт дистанционного управления

Поскольку  расчетное  давление  составляет  4 МПа  или
40 бар,  могут  потребоваться  трубы  с  большой
толщиной  стенок.  См.  абзац

«Выбор  материала

трубопровода» на странице 4

.

ПРИМЕЧАНИЕ

■

Максимальное

количество

внутренних

агрегатов

указано

в

характеристиках

наружного агрегата.

■

Если

общая

мощность

подключенных

внутренних

агрегатов

будет

превышать

мощность  наружного  агрегата,  возможно
падение  холодо-  и  теплопроизводительности
при работе внутренних агрегатов.
Более  подробные  характеристики  произ-
водительности  смотрите  в  Engineering  Data
Book.

■

Класс  мощности  кондиционера  определяется
выбором комплекта расширительного клапана
в соответствии с

Таблицой 1

.
