5 Запуск системы
Руководство по монтажу
7
EKCB07CAV3
Блок управления низкотемпературного моноблока Daikin Altherma
4P404075-1B – 2016.02
#

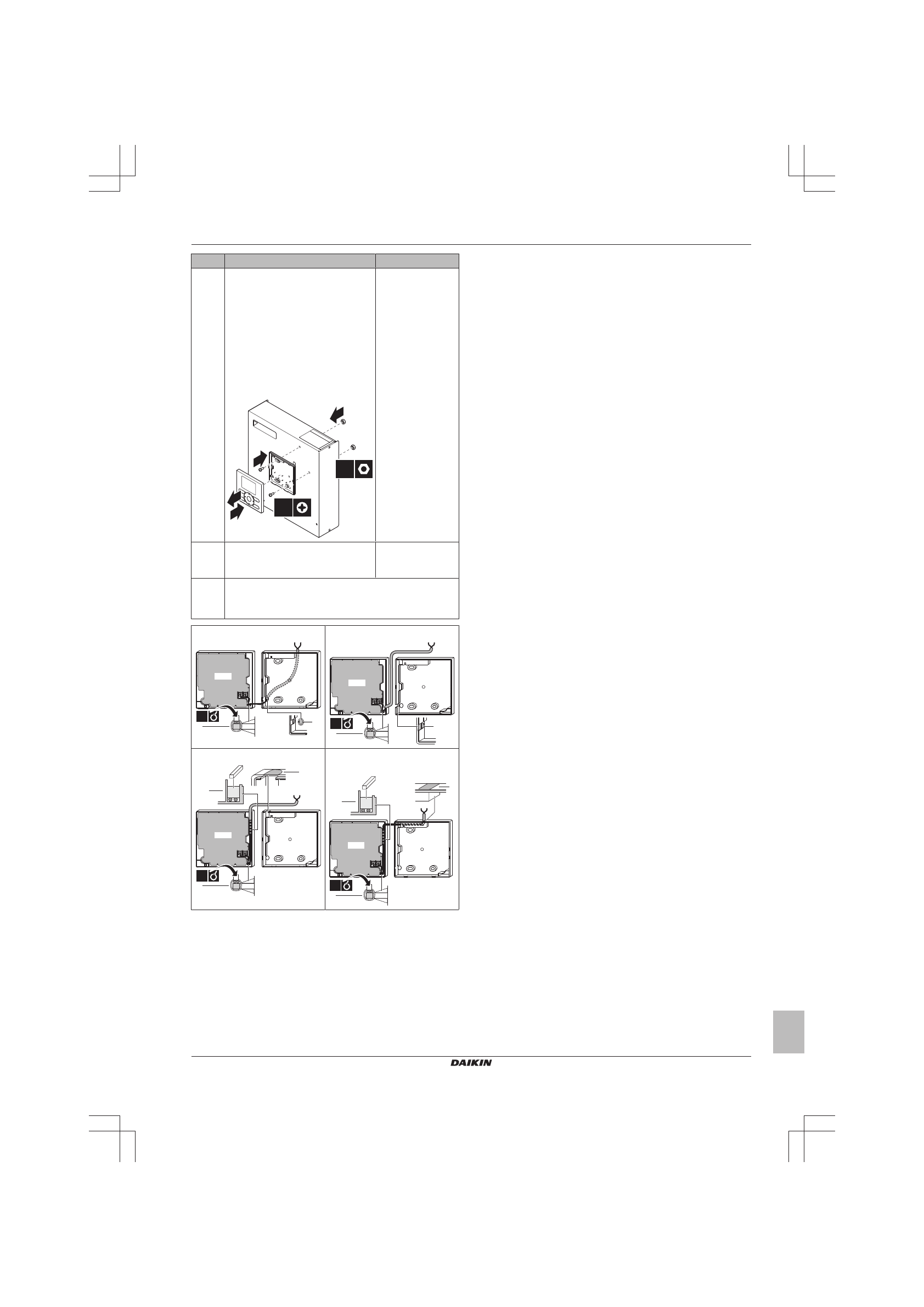

Рядом с блоком управления
В помещении
4
Прикрепите настенную панель
интерфейса пользователя к
передней панели блока
управления с использованием
болтов и гаек М4 из пакета с
принадлежностями.
Будьте внимательны, чтобы НЕ
деформировать форму задней
стороны интерфейса пользователя
из-за перезатяжки крепежных
винтов.
2×
2
4
3
1
2×
Прикрепите
настенную панель
интерфейса
пользователя к
стене.
Если интерфейс
пользователя НЕ
подсоединяется к
блоку управления,
НЕ извлекайте
заглушки из
отверстий на
передней панели.
5
Подсоедините, как показано на
рис. 4A.
Подсоедините, как
показано на рис.
4A, 4B, 4C или 4D.
6
Подсоедините лицевую плату к настенной панели.
При подсоединении передней панели к блоку
управления следите, чтобы НЕ зажать проводку.
4A Подсоединение сзади
b
a
PCB
1×
4B Подсоединение слева
a
PCB
b
1×
4C Подсоединение сверху
a
b
PCB
b
1×
4D Подсоединение сверху по
центру
a
PCB
b
b
1×
a
С помощью кусачек или аналогичного инструмента
сделайте в этой части отверстие для проводки.
b
С помощью фиксатора проводки и зажима закрепите
проводку на передней части корпуса.
5
Запуск системы
Инструкции по конфигурированию, пуско-наладке и передаче
системы пользователю приведены в руководстве по монтажу
наружного агрегата.
