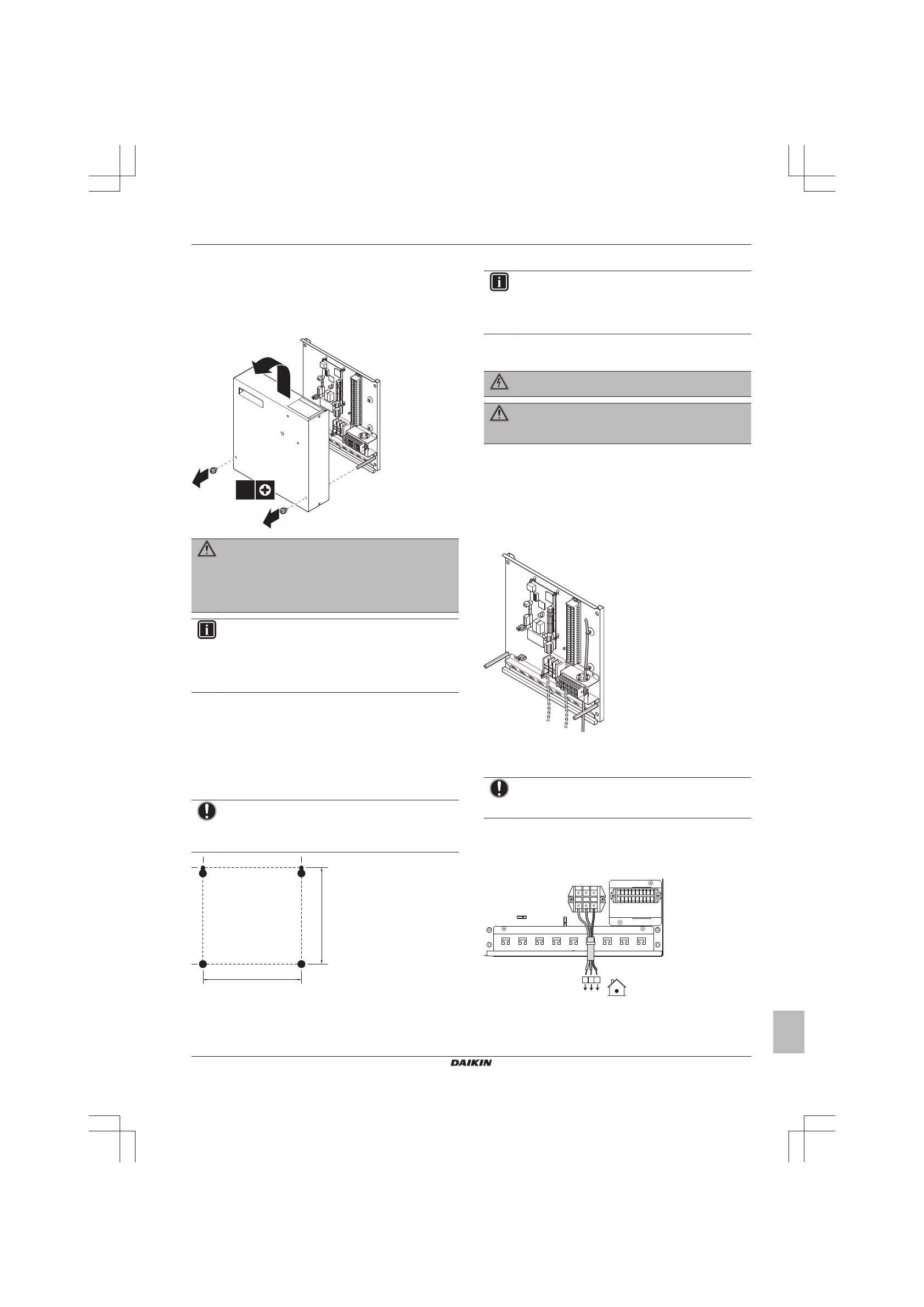

4 Монтаж
Руководство по монтажу
5
EKCB07CAV3
Блок управления низкотемпературного моноблока Daikin Altherma
4P404075-1B – 2016.02
4
Монтаж
4.1
Открытие агрегата
4.1.1
Открытие блока управления
1
1
2
2×
ПРЕДУПРЕЖДЕНИЕ
Винты
поставляются
с
зубчатыми
пружинными
шайбами. ВСЕГДА используйте зубчатые пружинные
шайбы, в том числе, когда требуется замена винтов. В
противном случае возможно поражение электрическим
током.
ИНФОРМАЦИЯ
Отверстия в передней панели предназначены для
подключения интерфейса пользователя к блоку
управления.
Если
интерфейс
пользователя
НЕ
подсоединяется к блоку управления, НЕ извлекайте
заглушки из отверстий.
4.2
Монтаж блока управления
4.2.1
Порядок монтажа блока управления
1
Снимите переднюю панель.
2
Прижмите заднюю панель у стене и отметьте точки
крепления (2 сверху и 2 снизу).
ПРИМЕЧАНИЕ
Убедитесь в том, что отметки (2 + 2) выровнены по
горизонтали,
и
что
расстояния
между
ними
соответствуют представленному ниже рисунку.
318 mm
310 mm
3
Просверлите 4 отверстия и вставьте 4 дюбеля (под резьбу
M5).
4
Вверните в верхние дюбеля винты и повесьте на них блок.
5
Вверните винты в нижние дюбеля.
6
Надежно закрепите 4 винта.
ИНФОРМАЦИЯ
Можно подключить интерфейс пользователя к блоку
управления. Дополнительная информация приведена в
"4.3.4 Подключение интерфейса пользователя" на
стр. 6
.
4.3
Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для
электропитания
ОБЯЗАТЕЛЬНО
используйте
многожильные кабели.
4.3.1
Подключение электропроводки к блоку
управления
1
Проложите
проводку
через
нижнюю
стенку
блока
управления.
2
Убедитесь
в
том,
что
низковольтная
проводка
располагается справа. Проложите ее через входное
отверстие и закрепите кабельными стяжками.
a
b
c
a
Проводка низкого напряжения
b
Проводка высокого напряжения
c
Электропитание
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 25 мм.
4.3.2
Подключение электропитания блока
управления
1
Подсоедините кабель питания к блоку управления.
1 2 3
1 2 3
X8M
X1M
1
GND
2
L
3
N
