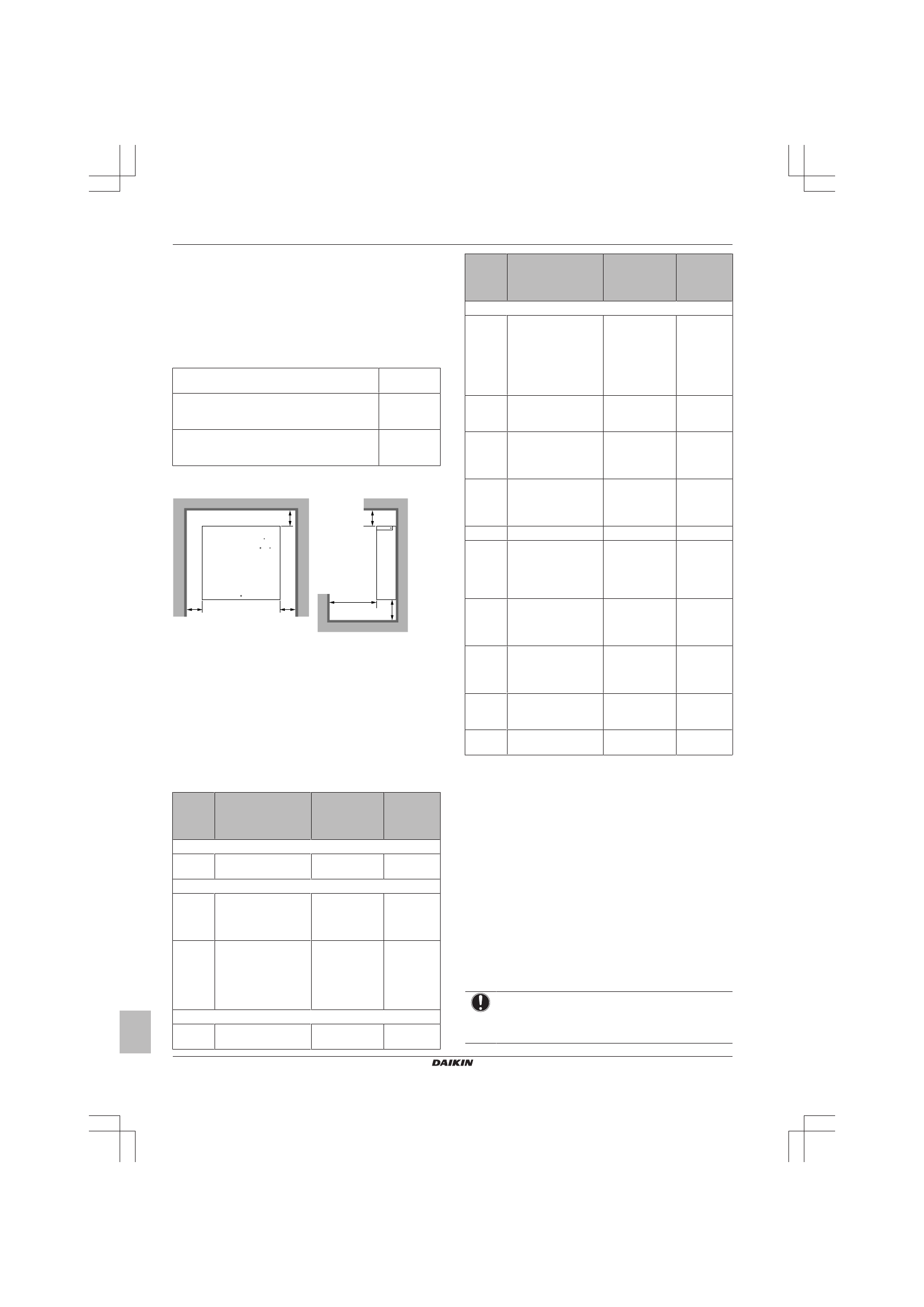

3 Подготовка
Руководство по монтажу
4
EKCB07CAV3
Блок управления низкотемпературного моноблока Daikin Altherma
4P404075-1B – 2016.02
3
Подготовка
3.1
Подготовка места установки
3.1.1
Требования к месту монтажа блока
управления
▪ Помните правила измерений:
Максимальное расстояние между блоком
управления и наружным агрегатом
20 м
Максимальное расстояние между блоком
управления и комплектом резервного
нагревателя
10 м
Максимальное расстояние между блоком
управления и резервуаром горячей воды
бытового потребления
10 м
▪ Помните следующие правила организации пространства при
установке:
100
50
50
600
50
50
(mm)
▪ Блок управления предназначен только для настенного
монтажа в помещении. Монтаж допускается только на
плоском вертикальном участке пожаробезопасной стены.
▪ Блок управления предназначен для работы при окружающей
температуре 5~35°C.
3.2
Подготовка электрической
проводки
3.2.1
Обзор электрических соединений
внешних и внутренних приводов
Позиция
Описание
Провода
Максималь
ный
рабочий
ток
Электропитание
1
Электропитание
блока управления
2+GND
(a)
Соединительный кабель
2
Соединительный
кабель между
наружным агрегатом и
блоком управления
2
(b)
3
Соединительный
кабель для комплекта
клапанов EKMBHBP1
(между наружным
агрегатом и блоком
управления)
3
(g)
Интерфейс пользователя
4
Интерфейс
пользователя
2
100 мА
(c)
Позиция
Описание
Провода
Максималь
ный
рабочий
ток
Дополнительное оборудование
5
Источник
электропитания в
режиме
предпочтительного
энергосбережения
(беспотенциальный
контакт)
2
(d)
6
Термистор комплекта
резервного
нагревателя
2
(e)
7
Реле защиты от
перегрева комплекта
резервного
нагревателя
2
(e)
8
Соединение
комплекта резервного
нагревателя (из блока
управления)
2 (3V3)
3 (6V3, 6W1,
9W1)
(e)
9
3-ходовой клапан
3
(f)
10
Электропитание для
вспомогательного
нагревателя и защита
от перегрева (от
блока управления)
4+GND
(a)
11
Электропитание для
вспомогательного
нагревателя (на блок
управления)
2+GND
13 А
12
Термистор
резервуара горячей
воды бытового
потребления
2
(f)
13
Комнатный термостат/
конвектор теплового
насоса
3 или 4
100 мА
(i)
14
Комплект клапанов
EKMBHBP1
3
(h)
(a)
Сечение кабеля 2,5 мм².
(b)
Минимальное сечение кабеля: 0,75 мм²; максимальная
длина: 20 м.
(c)
Кабель сечением 0,75 мм²–1,25 мм²; максимальная
длина: 500 м. Подходит для соединений как
одиночного, так и двойного интерфейса пользователя.
(d)
Кабель сечением 0,75 мм²–1,25 мм², максимальная
длина: 50 м. Слаботочный контакт должен
выдерживать напряжение не менее 15 В пост. тока при
10 мА.
(e)
Минимальное сечение кабеля: 0,75 мм²; максимальная
длина: 10 м.
(f)
Кабель термистора и соединительный кабель (12 м)
входят в комплект поставки резервуара горячей воды
бытового потребления.
(g)
Сечение кабеля 0,75 мм².
(h)
Клапан и соединительный кабель (12 м) поставляются
с комплектом клапанов.
(i)
Если комплект клапанов EKMBHBP1 входит в систему,
то требуемое сечение кабеля составляет 0,75 мм².
Если комплект клапанов EKMBHBP1 НЕ входит в
систему, минимальное требуемое сечение кабеля
составляет 0,75 мм², а длина кабеля не должна
превышать 10 м.
ПРИМЕЧАНИЕ
Дополнительные
технические
характеристики
различных
соединений
указаны
внутри
блока
управления.
