4 Монтаж
Руководство по монтажу
6
EKCB07CAV3
Блок управления низкотемпературного моноблока Daikin Altherma
4P404075-1B – 2016.02
2
Прикрепите кабель стяжками к креплениям стяжек кабелей,
чтобы устранить натяжение, и обеспечьте ОТСУТСТВИЕ
контакта кабеля с острыми кромками.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.

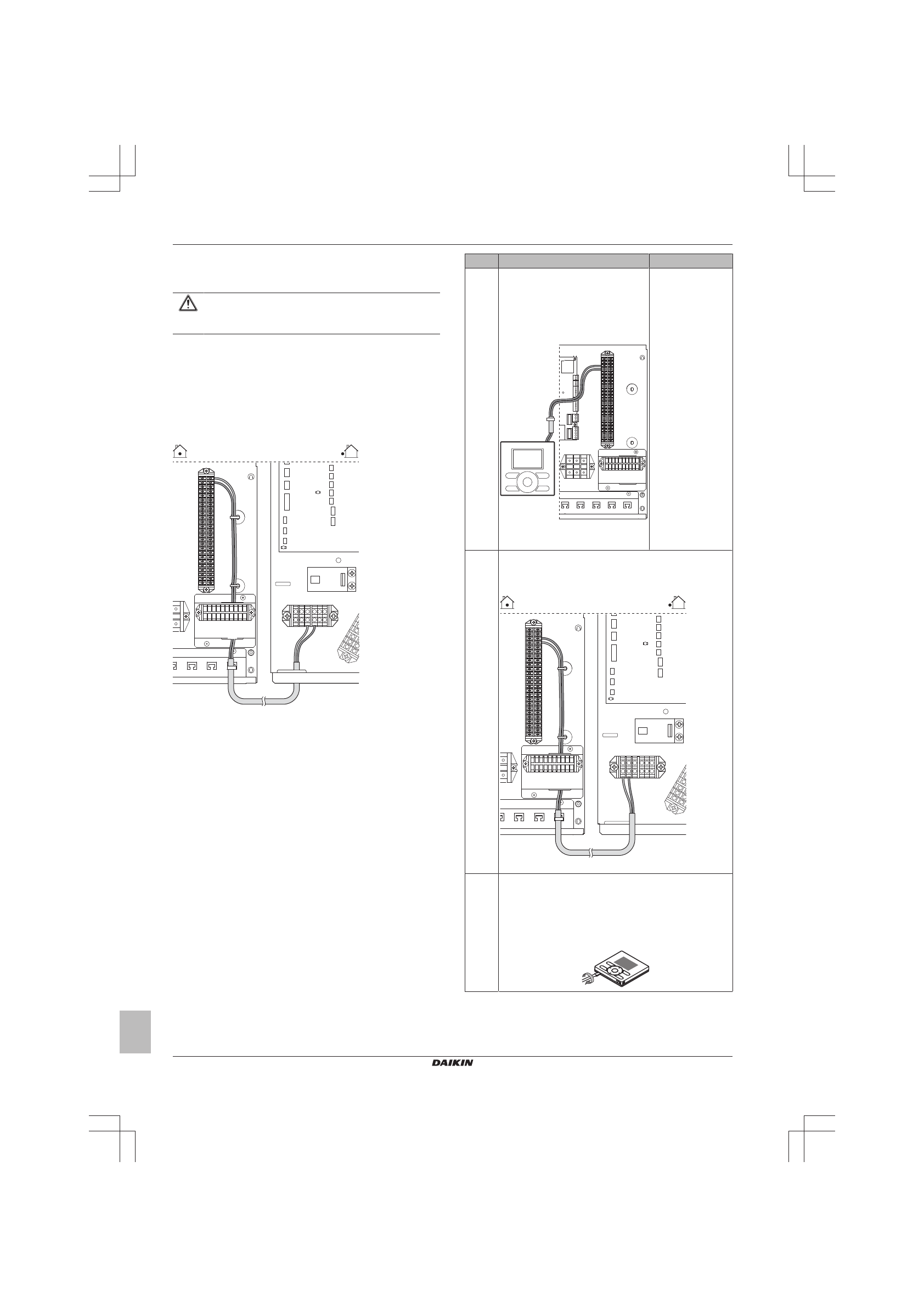

4.3.3
Подключение соединительного кабеля
между блоком управления и наружным
агрегатом
1
Соедините клеммы X2M/22 (блок управления) и X5M/4
(наружный агрегат).
2
Соедините клеммы X2M/23 (блок управления) и X5M/3
(наружный агрегат).
X5M
22
23
3 4
X2M
3
Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
4.3.4
Подключение интерфейса
пользователя
▪ Если используется 1 интерфейс пользователя, он может
подсоединяться к блоку управления EKCB07CAV3 (для
управления рядом с блоком управления) или в помещении
(где используется как комнатный термостат).
▪ Если используются 2 интерфейса пользователя, 1 интерфейс
может подсоединяться к блоку управления EKCB07CAV3 (для
управления рядом с блоком управления), а еще 1 — в
помещении (где используется как комнатный термостат).
#
Рядом с блоком управления
В помещении
1
Подсоедините кабель интерфейса
пользователя к клеммам блока
управления X2M/20+21.
Прикрепите кабель с помощью
стяжек к креплениям стяжек
кабелей.
X2M
X8M
X1M
A1P
20
21
A5P
a
a
Основной интерфейс
пользователя
(a)
Подсоедините
кабель
интерфейса
пользователя к
клеммам блока
управления
X2M/20+21.
Проложите кабель
справа от клемм,
прикрепите к
креплениям для
кабельных стяжек
и проложите через
отверстие для
проводки низкого
напряжения.
2
Подсоедините блок управления к наружному агрегату.
Прикрепите кабель с помощью стяжек к креплениям
стяжек кабелей.
X5M
20
21
1 2
X2M
3
Вставьте отвертку в пазы на нижней стороне
интерфейса пользователя и осторожно отделите
лицевую плату от настенной панели.
Печатная плата монтируется на лицевой плате
интерфейса пользователя. Следите, чтобы НЕ
повредить ее.
