5-12

Modèle

ATXN25/35MV1B ATXN50/60MV1B

ARXN25/35MV1B ARXN50/60MV1B

Tension d’alimentation**

220-240V/~/50Hz +

!

Section du câble d’alim* mm

2

Nombre de conducteurs

1,5

3

2,5

3

Section du câble de liaison* mm

2

Nombre de conducteurs

1,5

4

2,5

4

Fusible/circuit recommandé note du disjoncteur  A

15

20

*  Si la longueur du câble est supérieure à 2m, utiliser un câble de plus

grande taille.

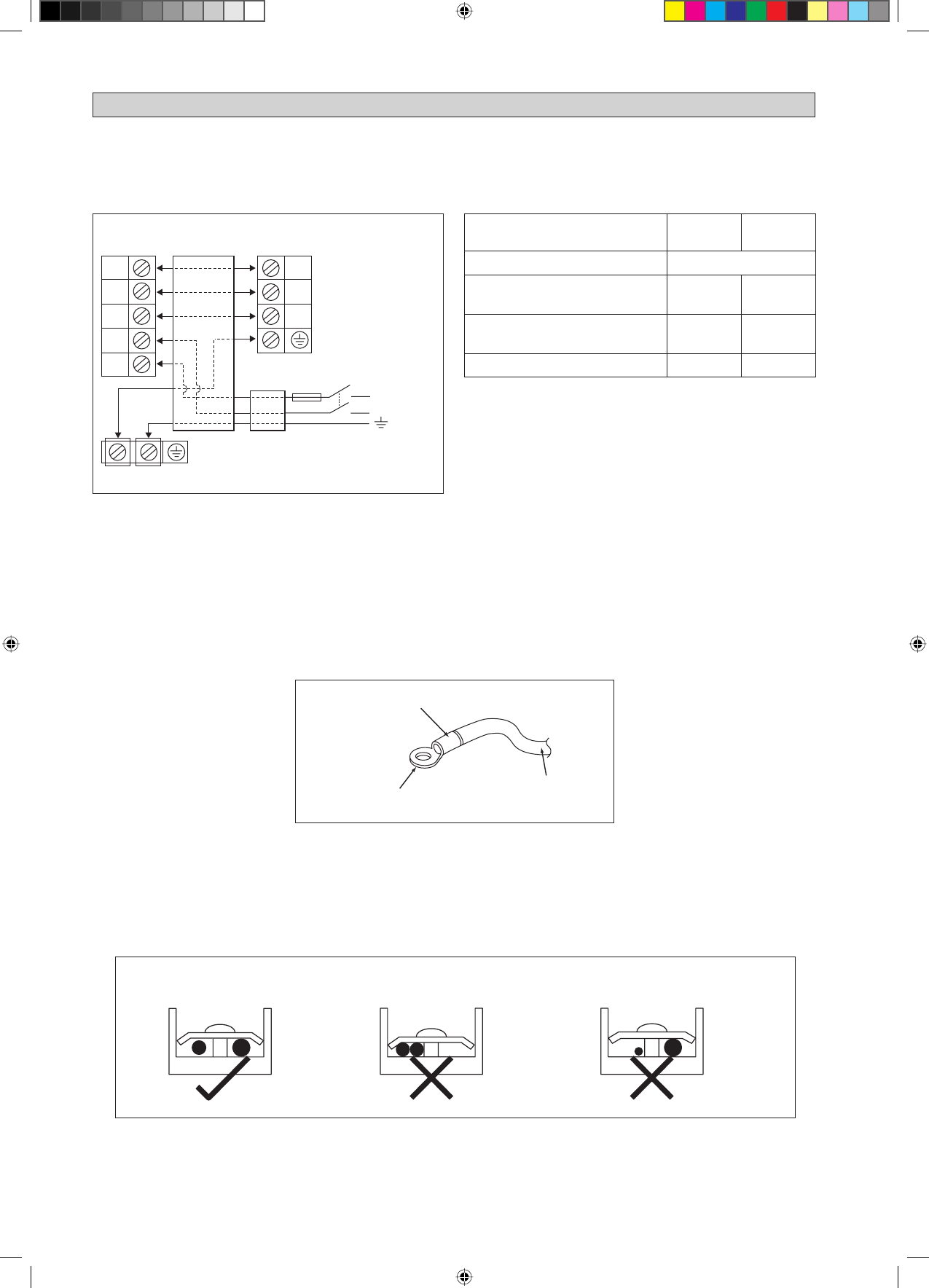

RACCORDEMENT ÉLECTRIQUE

IMPORTANT :

*  Les valeurs ci-dessus ne sont données qu’à titre indicatif. Elles doivent, par conséquent, être vérifiées

et choisies de façon à répondre aux lois et aux réglementations en vigueur dans le pays concerné. Elles
sont en plus fonction du type d’installation et des conducteurs utilisés.

**  Le voltage adéquat doit être vérifié avec les données de l’étiquette sur l’appareil.

Fixez le manchon d’isolation

Borne à sertir ronde

Fil électrique

Tous les fils doivent être fermement connectés.
Aucun fil électrique ne doit toucher ni la tuyauterie du réfrigérant, ni le compresseur, ni les pièces mobiles du moteur de
ventilation.
Le câble de raccordement entre l’unité intérieure et l’unité extérieure doit être fixé à l’aide du collier fourni.
Le cordon électrique doit être êquivalent à H07RN-F au minimum.
Les connecteurs et les câbles du répartiteur ne doivent subir aucune pression externe.
Tous les couvercles doivent être correctement fixés pour éviter tout vide.
Utilisez des bornes à sertir rondes pour la connexion des fils au bloc d’alimentation. Connectez les fils en les faisant
correspondre aux indications du bornier. (Référez-vous au schéma de câblage apposé sur l’unité).

•
•

•
•
•
•
•

Connectez des fils de même
section des deux côtés.

Ne connectez pas de fils de
même section sur un côté.

Ne connectez pas de fils de
sections différentes.

Utilisez le bon tournevis pour serrer les vis du répartiteur. Utiliser un tournevis non adapté peut endommager la tête de
la vis.
Ne pas trop serrer sous peine d’endommager la vis de bornes.
Ne connectez pas de fils de sections différentes au même répartiteur.
Réalisez le câblage de façon ordonnée. Le câblage ne doit pas obstruer les autres pièces ni le couvercle du boîtier du
répartiteur.

•

•
•
•

2

SIG

1

N

L

Bornier De

L’unité Extérieure

Bornier De

L’unité Intérieure

Il doit y avoir une déconnexion de tour les
pôles de l’alimentation secteur avec une
séparation des contacts d’au moins 3mm.

!

N / L2

L / L1

Alimentation

électrique

Interrupteur

principal

Fusible /

disjoncteur

Câble
d’alimentation

2

SIG

1

Câble

d’interconnexion
