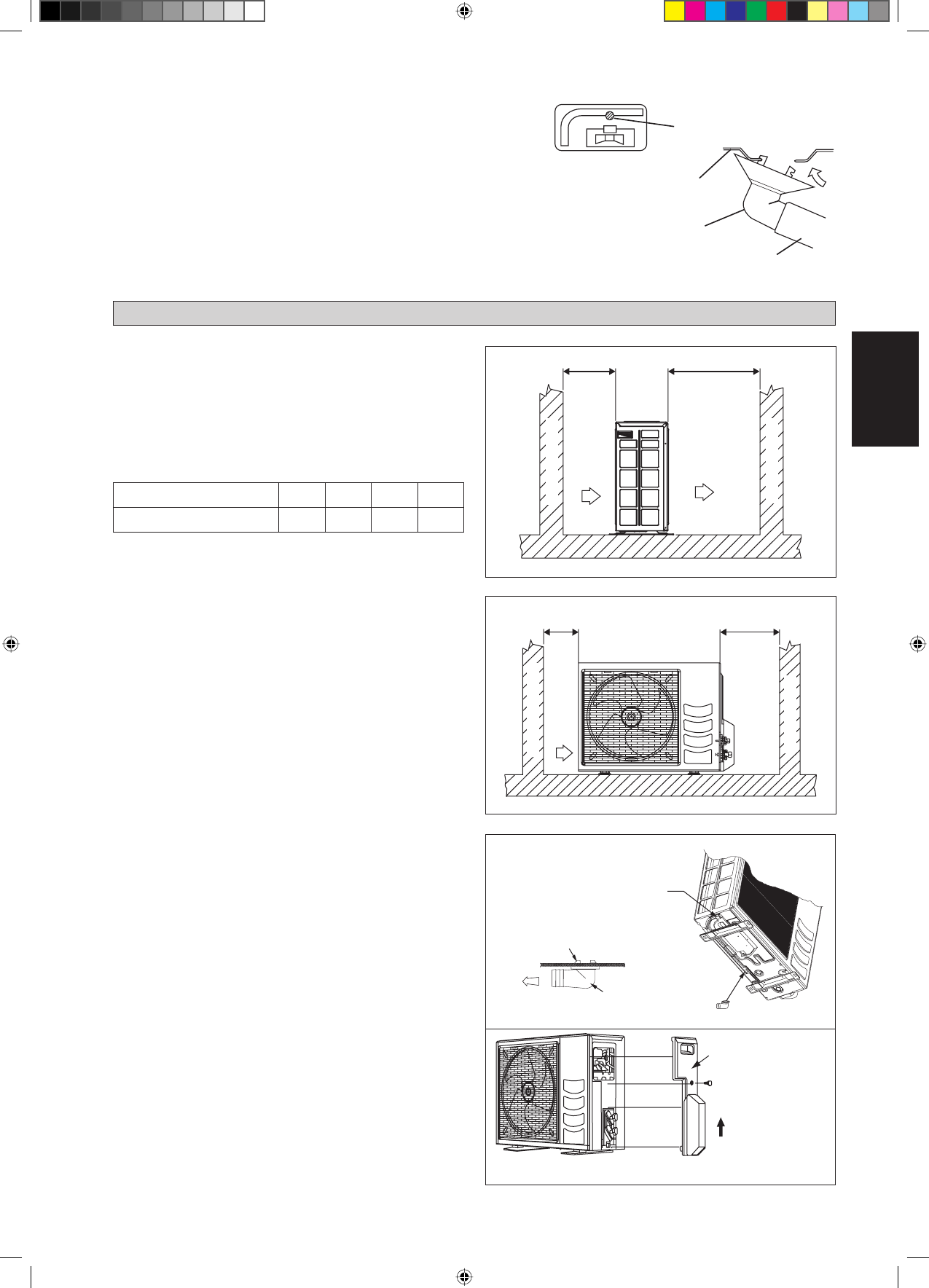

Ablaufleitungen

 (nur Wärmepumpe-Maßeinheit)

1)  Ablaufknie zum Ablassen von Wasser verwenden.
2)   Wenn der Ablaufanschluss von einer Montagebasis oder dem Fußboden

abgedeckt wird, zusätzliche, mindestens 30mm hohe Fußaufsätze unter
die Füße des Außengeräts setzen.

3)   In kalten Gebieten keinen Ablaufschlauch an das Außengerät

anschließen. (Ansonsten kann ablaufendes Wasser einfrieren, was die
Heizleistung beeinträchtigt.)

Öffnung für ablaufendes Wasser

Unterer Rahmen

Ablaufknie

Schlauch (im Handel erhältlich,
Innendurchmesser: 16 mm)

INSTALLATION DES AUßENGERÄTES (ARXN50/60MV1B)

Das Außengerät ist so zu installieren, dass keine Interferenz
zwischen der Abblasluft und der Umwälzluft bzw. kein
Hindernis gegeben ist. Bei der Installation bitte die in der
Zeichnung angegebenen Abstände beachten. Wählen Sie
den kühlsten Ort zur Installation, wo die Temperatur der
angesaugten Luft nicht höher als die Außentemperatur (siehe
Betriebsbereich) ist.

Montageabstand

Anmerkung:

 Bei einem Hindernis von über 2m oder soweit

sich irgendein Hindernis im oberen Bereich der Einheit
befindet, muß der in obenstehender Tabelle aufgeführte
Abstand entsprechend vergrößert werden.

Abmessung

A

B

C

D

Mindestabstand, mm

300

1000

300

500

Verkürzte Wasser-Beseitigung der imFreienmaßeinheit
(nur Wärmepumpe-Maßeinheit)

Es gibt 2 Bohrungen auf der Unterseite der im Freienmaßeinheit,
damit verkürztes Wasser heraus fließt. Setzen Sie das
Abflußwinkelstück bis eine der Bohrungen ein.
Das Abflußwinkelstück, erster Einsatz ein Teil des Hakens
zur Unterseite (Teil A) anbringen, das Abflußwinkelstück
in der Richtung dann ziehen gezeigt durch den Pfeil beim
Einsetzen des anderen Teils zur Unterseite. Nach Installation
Überprüfung, zum sicherzustellen, daß das Abflußwinkelstück
Unterseite fest anhaften.
Wenn die Maßeinheit in ein schneebedecktes und chily in
einen Bereich angebracht wird, kann verkürztes Wasser
in der Unterseite einfrieren. In solchem Fall entfernen Sie
bitte Stecker an der Unterseite der Maßeinheit, um die
Entwässerung glatt zu machen.

•

•

•

Entfernen Sie bitte seitliche
Platte, wenn Sie die
Rohrleitung anschließen
und Schnur anschließen.

DRÜCKEN & NACH
OBEN ZIEHEN

UNTERSEITE

A

LASSEN SIE WINKELSTÜCK

LASSEN SIE WINKELSTÜCK

STECKER

3-7

Deutsch

Rückluft

Auslass Luft

A

B

W

andelement

Rückluft

W

artungs-Of

fnung

C

D

W

andelement

W

andelement

W

andelement
