Приложение А

.

Руководство пользователя контроллера AirMaster S1

1 Технические характеристики

Многофункциональный  промышленный  электронный  блок  управления  (контроллер  AirMaster  S1)  соответствует

стандартам  МЭК  и  предназначен  для  управления  воздушными  винтовыми  компрессорами.  Контроллер  выполнен  в
корпусе  со  степенью  защиты  IP65  для  фронтальной  панели  и  IP20  для  остальных  панелей.  Питание  контроллера
осуществляется от сети (19,2…28,8)VAC частотой (50…60)Hz, максимальный потребляемый ток – 1А. Температура
эксплуатации  от  0  до  +55ºС  при  относительной  влажности  до  90%  (без  конденсации),  температура  хранения  от  -25
до +75ºС.
   Отображение информации осуществляется с помощью жидкокристаллического дисплея с подсветкой.
   На  передней  панели  расположены  красный  и  зеленый  светодиодные  индикаторы,  кнопки  управления  контролле-
ром.  Коммутация  входных  и  выходных  сигналов  осуществляется  через  зажимные  соединения.  На  задней  панели
контроллера  расположены  разъемы  для  подключения:

X01

-  источника  питания  24VAC;

Х02

-  двух  программируе-

мых  релейных  выходов;

Х03

  -  четырех  релейных  выходов,  коммутирующих  переменный  ток  до  8А  активной

нагрузки напряжением 250VAC: R1 - линейный контактор, R2 – контактор «звезда», R3 – контактор «треугольник»,
R4  –  контактор  «загрузка  –  холостой  ход»;

Х04

  -  восьми  цифровых  входов  для  контроля  функций:  С1  –  аварийная

остановка;  С2  –  перегрузка  вентилятора;  С3  -  реле  давления  воздушного  фильтра;  С4  –  контроль  чередования  фаз;
С5,С6,С7  –  дистанционное  управление;  С8  –  перегрузка  двигателя  или  ошибка  частотного  преобразователя;

Х05

  -

трех  аналоговых  входов:  для  подключения  датчика  контроля  температуры  масляно-воздушной  смеси  на  выходе
винтового  блока  в  диапазоне  от  –10  до  +130°C  с  разрешающей  способностью  1°C  и  точностью  ±  1°C;  датчика  кон-
троля давления  сжатого воздуха в пневмосети потребителя в диапазоне от 0 до 16Бар с  разрешением 0,1Бар и точ-
ностью  ±  0,1Бар;третий  вход  не  используется;

  Х06

-  аналогового  выхода  –  токовый  сигнал  4…20  мА,  предназна-

ченного для управления частотным преобразователем;

Х07

,

 Х08

- двух портов подключения RS485.

2 Интерфейс пользователя

   2.1 Клавиатура

   Малая клавиатура контроллера состоит из семи кнопок:

Символ

Название кнопок

Функции

I

ПУСК

Пуск компрессорной установки

0

СТОП

Выключение установки

//

СБРОС

Сброс ошибки

ВВОД

Подтверждение выбора или изменения показателей

▼

МИНУС / ВНИЗ

Прокрутка меню вниз, уменьшение показателей

▲

ПЛЮС / ВВЕРХ

Прокрутка меню вверх, увеличение показателей

C

ВЫХОД

Переход на один уровень назад

2.2 Дисплей

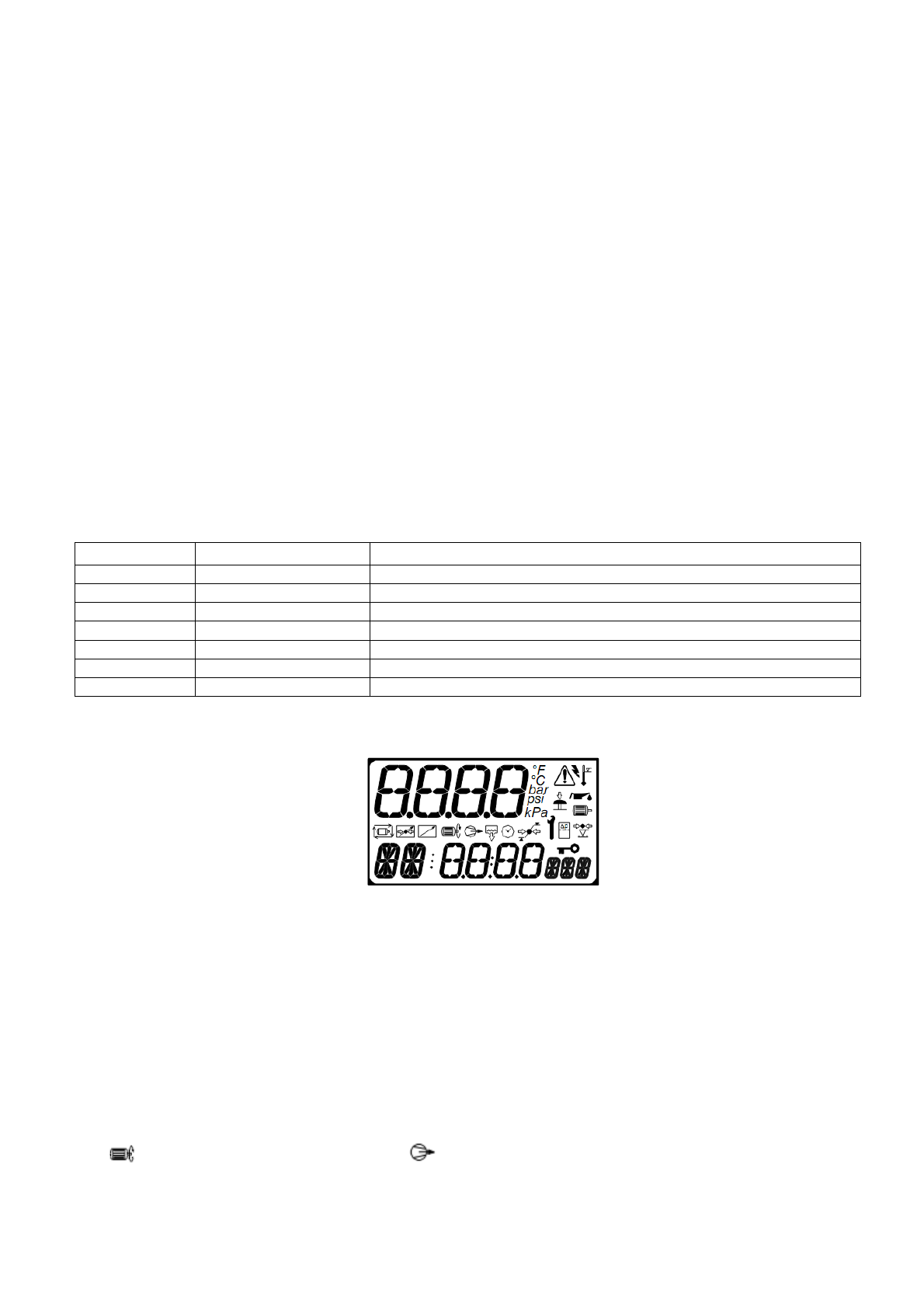

   Дисплей делится на 4 зоны (рис.1).

Рис. 1. Дисплей контроллера

   Вверху  слева:

  «

Поле  индикации»

  -  четырехзначный  цифровой  7-ми  сегментный  код,  используется  для  постоян-

ного отображения давления воздуха в сети в нормальном рабочем режиме или номер страницы меню в режиме  про-
граммирования.
   Вверху справа:

 «Поле символа ошибки»

 - при  помощи символов отображаются общие  характерные ошибки (не-

исправности).
   Середина:

«Информационное поле»

- при помощи символов отображает состояние компрессора.

   Внизу:

«Поле параметров»

:

- двухзначный буквенно-цифровой 14-ти сегментный код - наименование параметра;
- четырехзначный цифровой 7-ми сегментный код - значение параметра;
- трехзначный буквенно-цифровой 14-ти сегментный код - единицы измерения параметра.

Рабочие символы дисплея:

 - двигатель компрессора включен;

     - компрессор находится  в режиме  загрузки;
