11

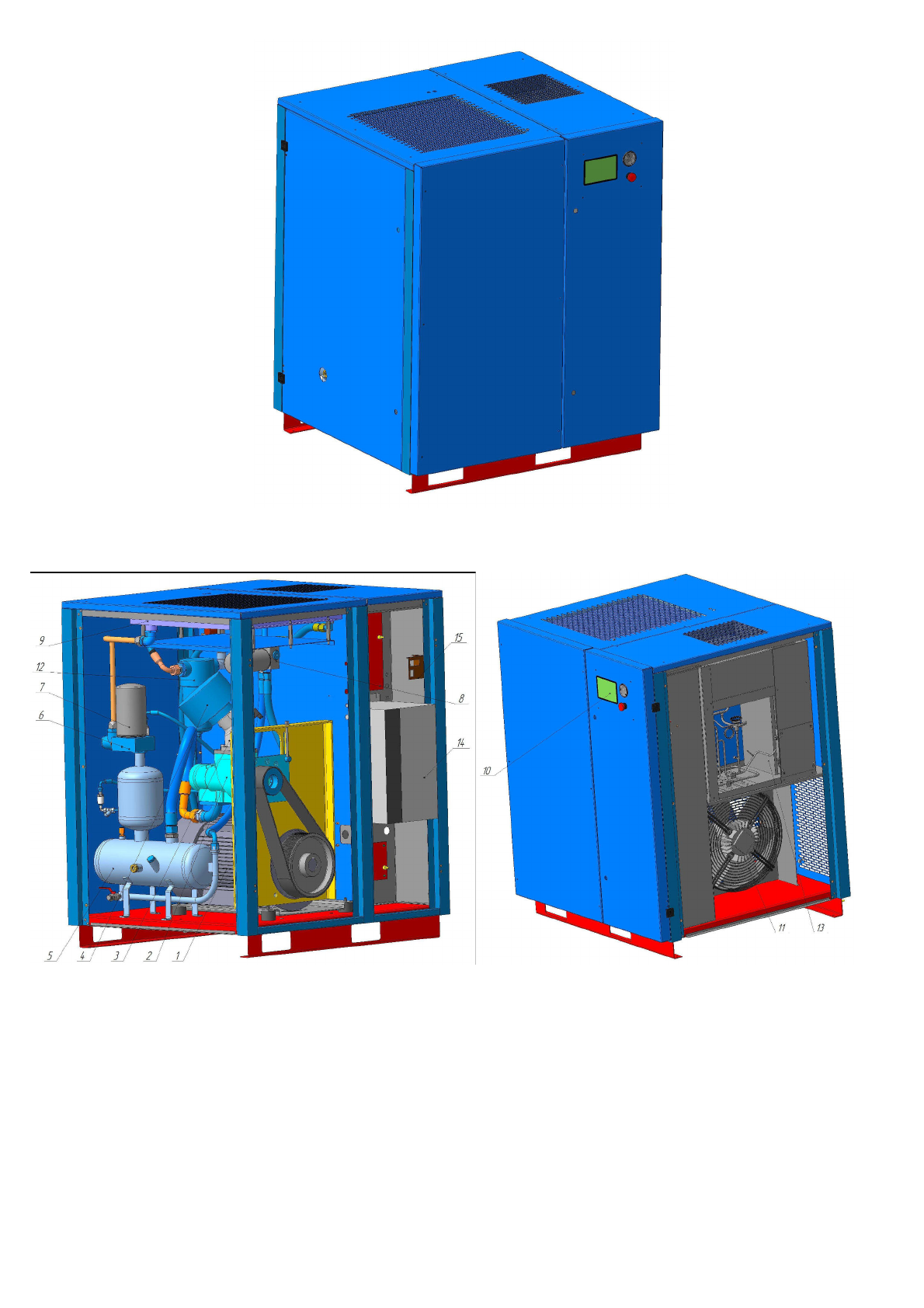

Рисунок 1 – Внешний вид компрессорной установки

1-

электродвигатель

2-

винтовой блок

3-

всасывающий клапан

4-

фильтр воздушный

5-

маслоотделитель

6-

блок сепаратора

7-

фильтр-маслоотделитель

8-

блок термостата

9-

воздушно-масляный радиатор

10-

панель управления

11-

электровентилятор

12-

фильтр-влагоотделитель (для исполнений Д и ДВС)

13-

осушитель воздуха (для исполнений Д и ДВС)

14-

частотный преобразователь (для исполнений ВС и ДВС)

15-

 выключатель осушителя и индикатор температуры

 точки росы (для исполнений Д и ДВС)

Рисунок 2 – Основные узлы компрессорной установки
