www.kraton.ru
Компрессор автомобильный AC-140-10/30DD, AC-140-10/35DD, AC-160-10/35DD, AC-
240-10/45DD, AC-250-10/70DDV, AC-250-10/80DDV, AC-300-10/70DDV. Артикул 3 21 01
005, 3 21 01 011, 3 21 01 006, 3 21 01 007, 3 21 01 009, 3 21 01 010, 3 21 01 008.
20
17
•
Общий вид компрессора AC-140-10/35DD и его составных ча-
стей показан на рисунке 2.1, его подробное устройство приведе-
но на схеме сборки (см. приложение В).
•
Компрессор (см. рисунок 2.1 и схему сборки) состоит из сле-
дующих основных узлов и деталей: опор передней 13 и задней
10, блока компрессорного 5, панели управления 2, радиатора
охлаждения 3, и других узлов и деталей. В корпусе 11 смонтиро-
ван коллекторный электродвигатель постоянного тока, рассчи-
танный на работу от бортовой сети автомобиля напряжением 12
В. Компрессор снабжен автоматической системой защиты от пе-
регрева. На панели управления 2 расположены: дисплей, кнопки
включения компрессора и фонаря, кнопки настройки на необ-
ходимое давление, и кнопка переключателя единиц измерения
давления (psi, bar). Дисплей предназначен для отображения по-
казаний давления (цифровой манометр) и текущих показаний.
Компрессор имеет функцию автоматического выключения: при
достижении значения требуемого давления, установленного на
панели управления 2, произойдет его отключение.
Компрессор AC-250-10/70DDV,
детальная информация
3
2
11
1
4
5
6
7
8
9
10

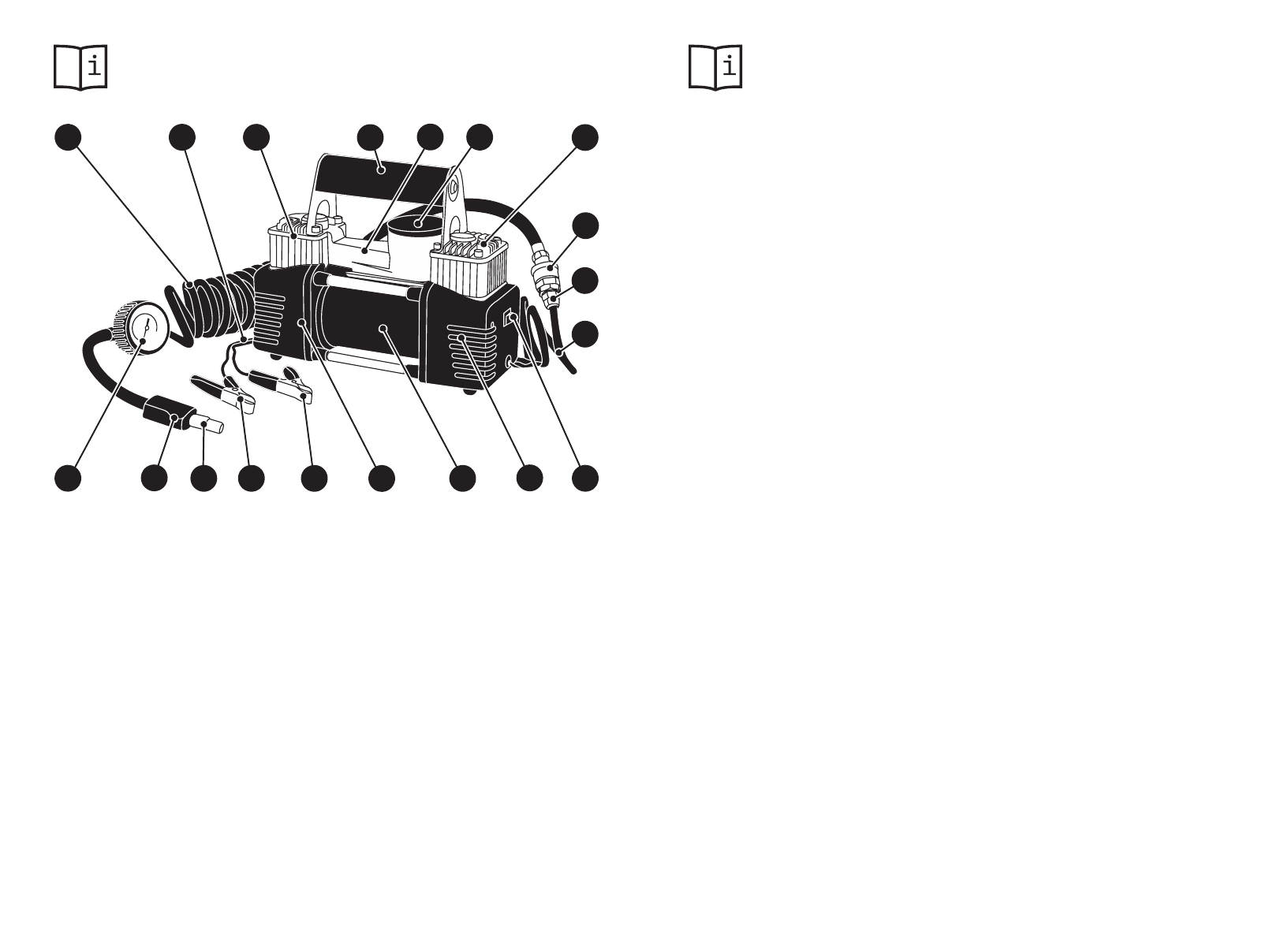

1. Манометр
2. Шланг спиральный
3. Кабель электропитания
4. Блок компрессорный левый
5. Ручка
6. Радиатор охлаждения
6-1. Контейнер (с крышкой)
7. Блок компрессорный правый
8. Переходник быстроразъемный
9. Штуцер
10. Шланг
11. Переключатель двухпозиционный
12. Опора правая
13. Корпус
14. Опора левая
15. Зажим, полярность (+)
16. Зажим, полярность (–)
17. Штуцер
18. Клапан универсальный
12
13
14
15
16
17
18
6-1
Рисунок 5.1
— Общий вид компрессора AC-250-10/70DDV
•
Общий вид компрессора AC-250-10/70DDV и его составных
частей показан на рисунке 5.1, его подробное устройство при-
ведено на схеме сборки (см. приложение Е).
