Компрессор с ременной передачей AC-300-50-BDV, AC-300-100-BDV, AC-440-100-BDV,
модификация ID 0915, артикул 3 01 01 038, 3 01 01 039, 3 01 01 040
24
17
26
10
21
6
24
25
22
23
27
28
13

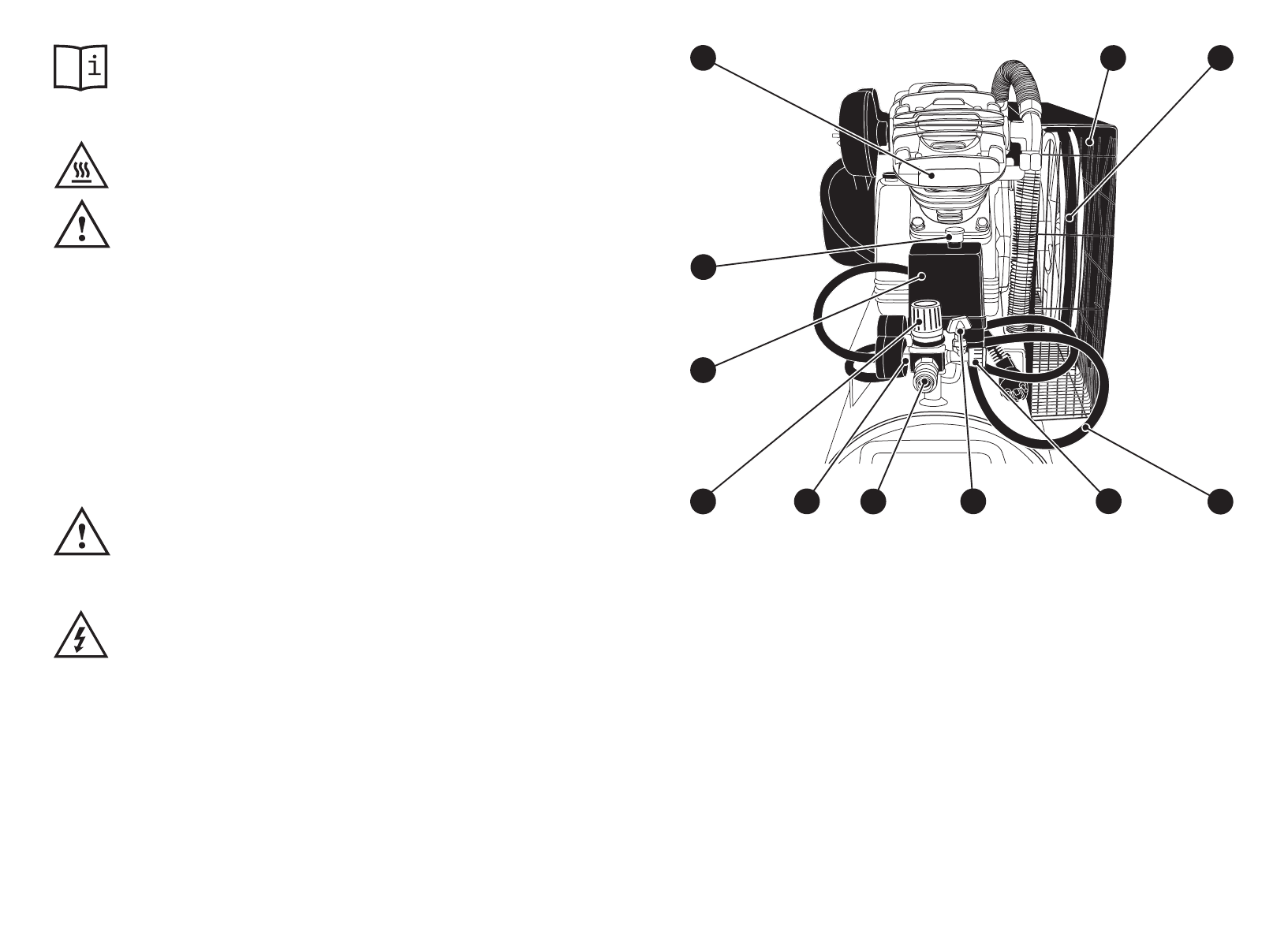

Рисунок 2
— Блок управления компрессором
сорного блока 10 (см. рис. 1). В результате теплового расшире-
ния металла цилиндров компрессора затяжка винтов может
быть ослаблена. Для предотвращения срыва витков резьбы в
цилиндрах компрессора, при затягивании винтов не прилагайте
чрезмерного усилия.
• ВНИМАНИЕ!
Остерегайтесь ожогов от нагретых узлов ком-
прессора (цилиндры, головки цилиндров, нагнетательный тру-
бопровод).
• ВНИМАНИЕ!
Реле давления 22 (см. рис. 2) отрегулировано из-
готовителем, и не должно подвергаться регулировкам со сторо-
ны пользователя.
•
Очень часто применяемый пневмоинструмент не предназна-
чен для использования при максимальном давлении, которое
может создать компрессор. В таких случаях для снижения на-
грузки на компрессор и увеличения ресурса его работы необхо-
димо произвести настройку регулятора давления 21. Настройка
регулятора давления 21 производится следующим образом:
— дождитесь повышения давления сжатого воздуха в ресивере
1 до максимального значения и срабатывания реле давления
22;
— при открытом воздушном кране 27 и путем вращения ручки
регулятора давления 21 установите необходимую величину дав-
ления сжатого воздуха, ориентируясь при этом на показания
манометра 12 на выходе из компрессора.
• ВНИМАНИЕ!
Каждый раз после включения компрессора и
перед началом работы следует проводить проверку:
— работы компрессора на холостом ходу;
— отсутствия утечек сжатого воздуха;
— срабатывания реле давления 22 при максимальном давлении
сжатого воздуха в ресивере 1.
•
Для выключения компрессора приведите кнопку пуска 23 в
отключенное положение и только после этого извлеките вилку
кабеля электропитания 25 из розетки электросети.
• ВНИМАНИЕ!
По окончании работы полностью выпускайте
сжатый воздух из ресивера 1.
•
Для обеспечения приработки трущихся узлов компрессорно-
го блока необходимо обкатать компрессор в течение 50 часов.
Во время обкатки компрессор должен работать в облегченном
режиме нагрузки — 50 % от его максимальной производитель-
ности.
1. Ресивер
2. Платформа
3. Ручка (2 шт.)
4. Электродвигатель
5. Электрокоробка
6. Защитное ограждение
7. Кнопка устройства защиты от пере-
грузки электродвигателя
8. Фильтр воздушный (2 шт.)
9. Масляная пробка
10. Блок компрессорный
11. Клапан предохранительный
12. Манометр давления сжатого воздуха
на выходе
13. Манометр давления сжатого воздуха
в ресивере
14. Блок управления компрессором
15. Пробка маслосливного отверстия
16. Колесо (4 шт.)
17. Стойка
18. Окно контроля уровня масла
19. Трубопровод нагнетательный
20. Клапан обратный
21. Регулятор давления
22. Реле давления
23. Кнопка пуска
24. Передача клиноременная
25. Кабель электропитания с вилкой
26. Разъем байонетный
27. Кран воздушный
28. Переходник быстроразъемный
