16

www.kraton.ru

17

Подготовка компрессора  к работе

•  ПОМНИТЕ!  Работа  при  отсутствии

масла в картере компрессорного блока

или при его уровне ниже минимальной

отметки неминуемо приведет к выходу

из строя компрессора.

•

Откройте  коробку,  в  которую  упакован

компрессор.  Проверьте  комплектность

компрессора и отсутствие видимых меха-

нических повреждений.

•

Установите компрессор на ровное, твер-

дое и горизонтальное основание в сухом,

вентилируемом помещении, защищенном

от  воздействия  атмосферных  осадков.

Для обеспечения вентиляции и охлажде-

ния  нагретых  узлов,  компрессор  должен

находиться  на  расстоянии  не  менее  1  м

от стен помещения.

•

На  период  транспортирования  и  хране-

ния  с  компрессора  могут  быть  сняты  не-

которые  узлы  и  детали    (колеса,  вибро-

опора,  воздушный  фильтр).  Используя

рисунки  настоящей  инструкции  и  схему

сборки, установите на компрессор снятые

узлы и детали.

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ КОМПРЕССОРА

ВНИМАНИЕ!    Изготовитель  компрессора  в  целях  соблюде-

ния  технических  условий  транспортирования  не  произво-

дит  заливку  масла  в  картер  компрессорного  блока.  Перед

началом эксплуатации компрессора залейте рекомендован-

ную  марку  масла    в  картер  компрессорного  блока.  При  экс-

плуатации  компрессора  надевайте  удобную  одежду,    спе-

циальные защитные очки, прочную  обувь на нескользящей

подошве и защитные противошумные наушники.

12

18

13

12. Воздушный кран

13. Регулятор давления

18.  Манометр  давления  сжатого  воздуха

на выходе

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ КОМПРЕССОРА

Заливка и проверка уровня масла

• ВНИМАНИЕ!

Одной из основных причин

выхода  из  строя  компрессора  является

использование некачественных или несо-

ответствующих марок масла.

•

Для смазки трущихся узлов изготовитель

рекомендует  использовать,  не  смешивая

компрессорные  масла  для  поршневых

компрессоров, эксплуатируемых при уме-

ренных режимах, сжимающих воздух при

температуре  нагнетания  меньше  150  °С

(вязкостью 100 мм

2

/с при +40

0

С).

•

Мы  рекомендуем  использовать  масло

SHELL CORENA P 100

или масло для ди-

зельных двигателей

SAE 15 W 40

.

•

Отверните масляную пробку-отдушину 6

заливочного  отверстия  картера  компрес-

сорного блока 4 (см. рис. А).

•

Залейте  масло  в  заливочное  отверстие

картера  компрессорного  блока  4.  Н

е

до-

пускайте  при  этом  протечек  и  попадания

масла на пол помещения и наружные по-

верхности  компрессора.  Уровень  масла

должен  находиться  в  пределах  красной

метки,  которая  визуально  просматрива-

ется  через  окно  контроля  7  (см.  рис.  А).

Перед пуском компрессора всегда прове-

ряйте  уровень  масла  в  картере  компрес-

сорного блока 4.

Подключение  компрессора  к  источни-

ку  электропитания  и  подключение  по-

требителей сжатого воздуха

•

Убедитесь, что на компрессоре установ-

лено  защитное  ограждение  3,  и  кнопка

пуска 14 находится в выключенном поло-

жении (см. рис. А, В и схему сборки).

•

Подключите  вилку  кабеля  электропита-

ния  8  к  заземленной  розетке  электриче-

ской  питающей  сети  (220  В,  50  Гц).  Для

защиты  электрооборудования  компрес-

сора  и  электропроводки  от  перегрузок  и

короткого  замыкания,  на  электрическом

щите подключения данной линии необхо-

димо применять плавкие предохранители

или  автоматические  выключатели  на  20

А.

•

Перед  первым  запуском,  а  также  после

длительного  периода  бездействия,  реко-

мендуется во входное отверстие воздуш-

ного  фильтра  (поз.  37,  см.  схему  сборки)

капнуть  несколько  капель  компрессорно-

го масла.

• ВНИМАНИЕ!

Пуск и остановка компрес-

сора должны производиться только кноп-

кой  пуска  14.  Для  обеспечения  равно-

мерного распределения смазки в картере

компрессорного блока 4 при первом запу-

ске  полностью  откройте  воздушный  кран

12 (см. рис. С) и оставьте компрессор ра-

ботающим в течение 5 минут. Остановите

компрессор  и  проверьте  его  техническое

состояние.

•

Через воздушный кран 12,  и используя

соответствующую  пневмоаппаратуру  и

трубопроводы,  соедините  компрессор  с

потребителями  сжатого  воздуха.  Осуще-

ствите  повторный  запуск  компрессора  и

проверьте его на максимальное давление

и нагрузку.

Эксплуатация компрессора

•

После первых 5 часов работы компрес-

сора проверьте и при необходимости под-

тяните винты головки цилиндра компрес-

сорного блока 4 (см. рис. А). В результате

теплового расширения металла цилиндра

компрессора затяжка винтов  может быть

ослаблена.  Для  предотвращения  срыва

витков резьбы в  цилиндре компрессора,

при  затягивании  винтов  не  прилагайте

чрезмерного усилия.

•  ВНИМАНИЕ!

Остерегайтесь  ожогов  от

нагретых  узлов  компрессора  (цилиндр,

головка  цилиндра,  нагнетательный  тру-

бопровод).

• ВНИМАНИЕ!

Реле давления 15 (см. рис.

В)  отрегулировано  изготовителем,  и  не

должно  подвергаться  регулировкам  со

стороны пользователя.

•

Очень  часто  применяемый  пневмоин-

струмент  не  предназначен  для  исполь-

зования  при  максимальном  давлении,

которое  может  создать  компрессор.  В

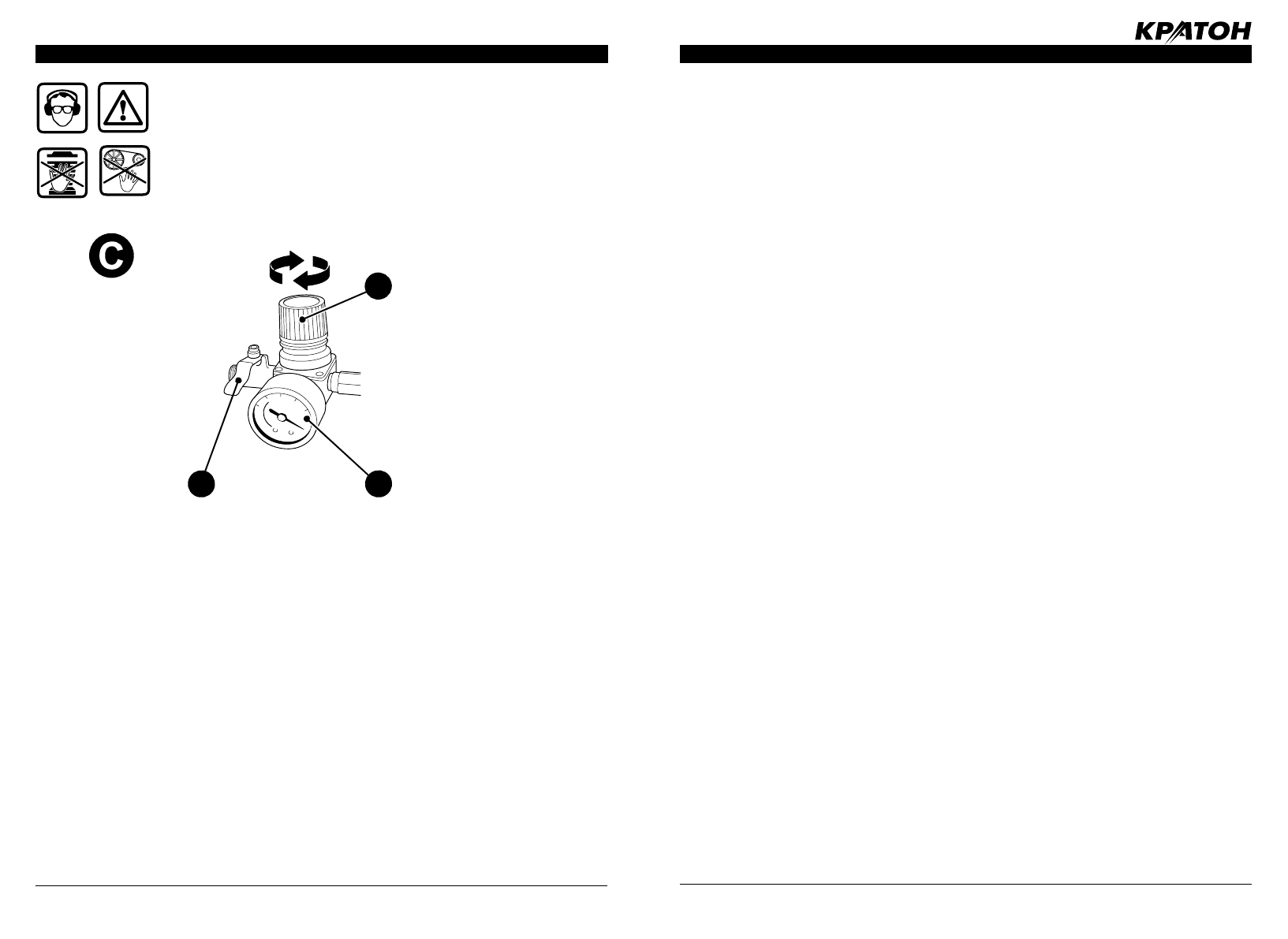

Рисунок C — регулятор давления сжатого воздуха.
