14
2.9

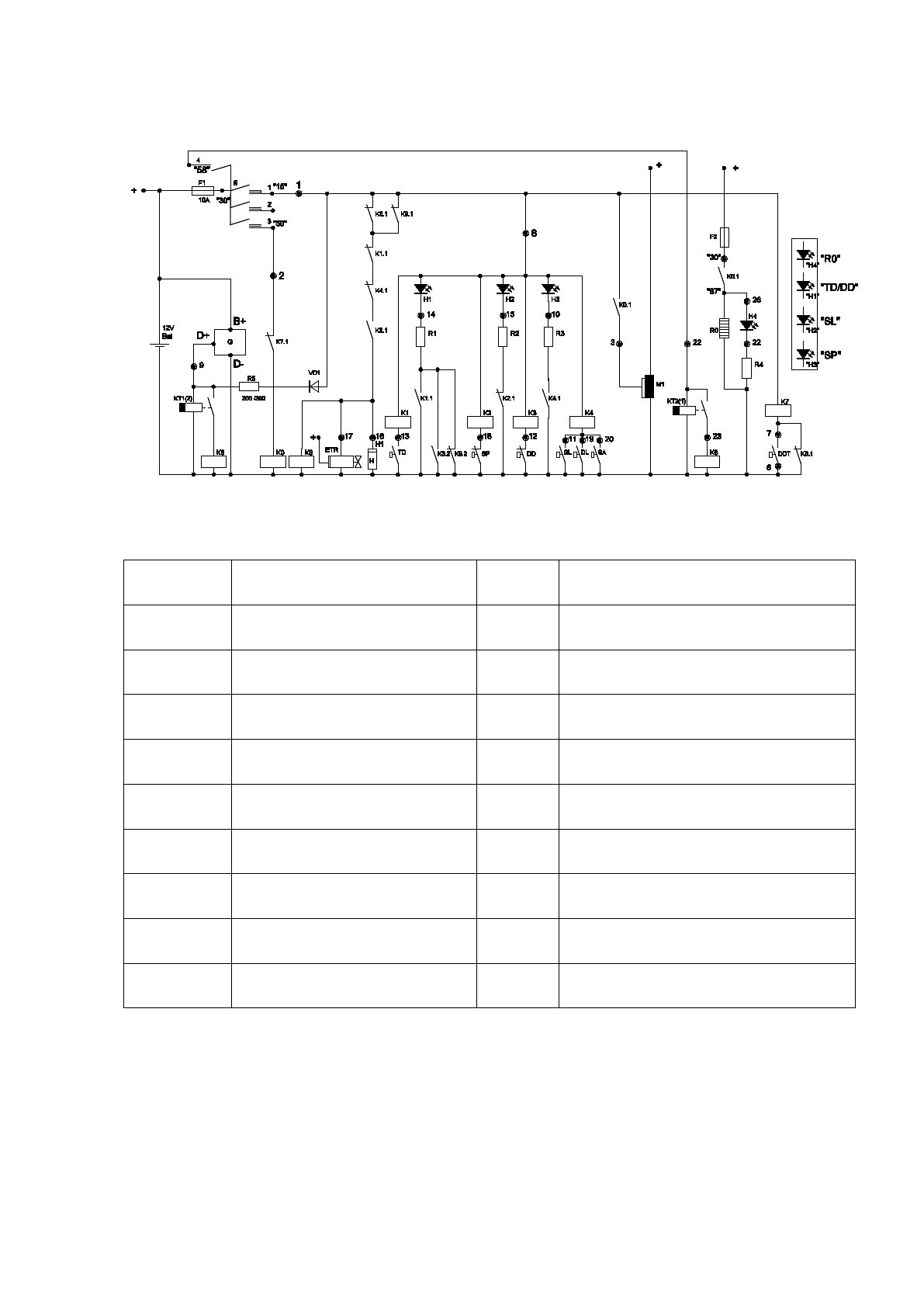

Схема электрическая принципиальная
(DACS (M-Ch)(bk6_5))
Рис. 2.9
Обознач.
Описание
Обознач.
Описание
TD
Реле температуры
антифриза
двигателя
Bat
Аккумулятор
SP
Реле температуры масла
винтовой пары
H1
-
H4
Лампы
индикации
DD
Реле давления смазки
K1
-
K9
Реле
SL
Реле уровня топлива
KT2(1)
Реле времени
DL
Фильтр воздуха
KT1(2)
Реле времени
DDT
Реле давления
бака-сепаратора
R
0
Свечи накаливания
ETR
Отсечной клапан топлива
K0
Реле стартера
S
Замок зажигания
H1
Счётчик моточасов
G
Генератор
F1
-
F2
Предохранитель
