ВинтоВой компрессор MD
рукоВодстВо по эксплуатации
―
Воздушный компрессор работает от источника электропитания, и представляет
собой одноступенчатую винтовую воздушно-компрессорную установку. Вся система
включает другие пост обрабатывающие устройства, такие как рессивер, рефриже-
раторный осушитель и фильтр.
Номер Наименование
1
Воздушный фильтр
2
Впускной клапан управления всасыванием
3
Винтовая пара
4
Воздушно-маслянный ресивер
5
Сепаратор для тонкой очистки воздуха
6
Клапан минимального давления
7
Охладитель сжатого воздуха
(с воздушным или водяным охлаждением)
8
Челночный клапан (опционально)
9
Охладитель масла
(с воздушным или водяным охлаждением)
10
Масляный фильтр
11
Клапан терморегулирования
12
Маслосливной кран
13
Предохранительный клапан
14
Клапан слива воды (опционально)
конденсатоотводчик
15
Обратный клапан для возврата масла
16
Соединительная муфта
17
Двигатель
18
Обратный клапан
19
Дроссельный клапан
20
Электромагнитный клапан разгрузки
(нормально открытый)
21
Дозировочный клапан (опционально)
T1
Датчик температуры нагнетания
P2
Датчик давления системы

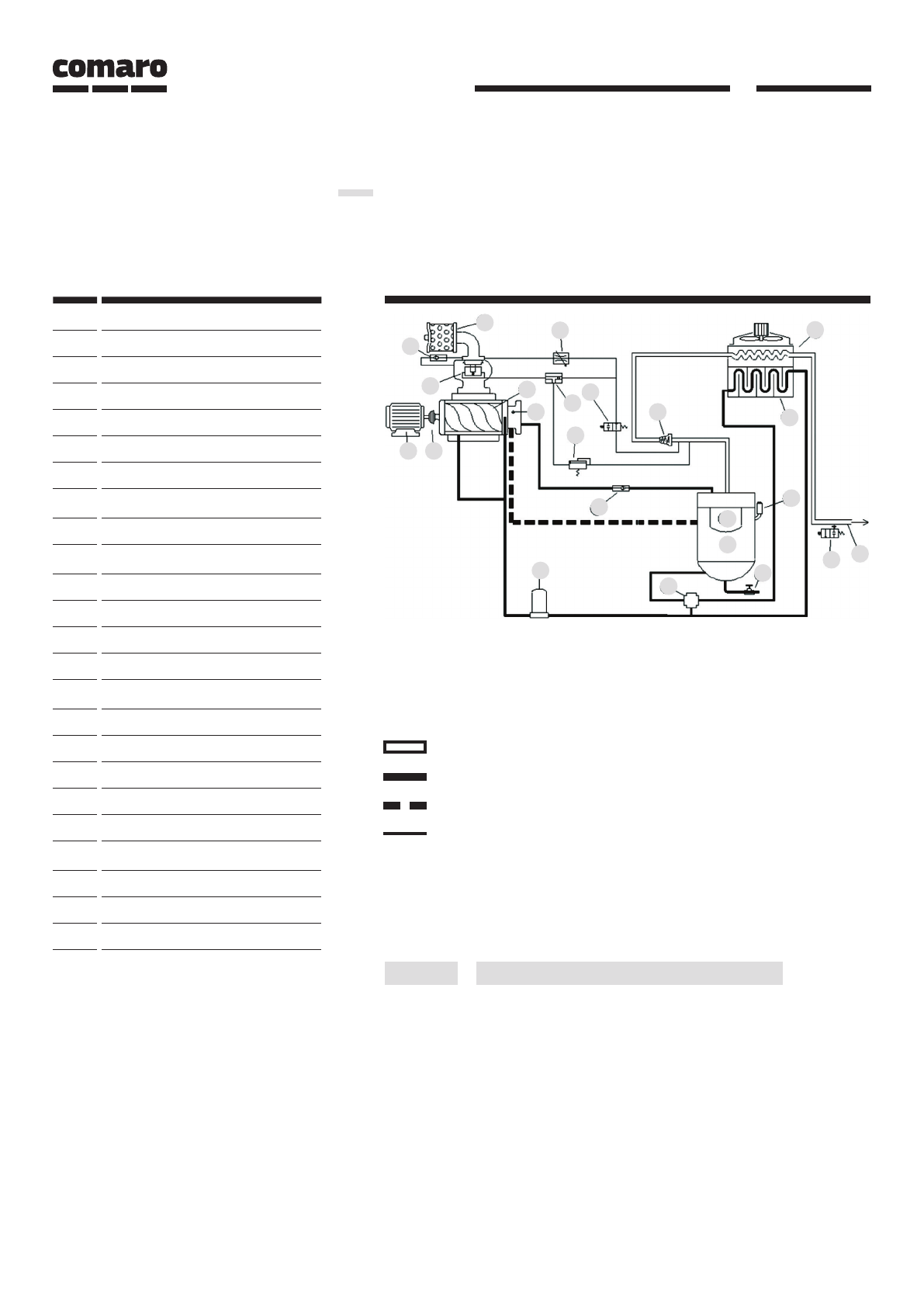

Рис. 3.2 Функциональная схема компрессора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
T1
P2
Выпуск
воздуха
Воздушный контур
Масляный контур
Масловоздушный контур
Контур управления
